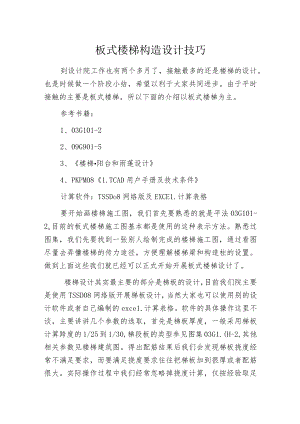

板式楼梯构造设计技巧.docx

板式楼梯构造设计技巧到设计院工作也有两个多月了，接触最多的还是楼梯的设计。也是时候做一个阶段小结，希望以利于大家共同进步。由于平时接触的主要是板式楼梯，所以下面的介绍以板式楼梯为主。参考书籍：1、03G101-22、09G901-53、楼梯阳台和雨蓬设计4、PKPM081.TCAD用户手册及技术条件计算软件：TSSDo8网络版及EXCE1.计算表格要开始画楼梯施工图，我们首先要熟悉的就是平法03G101-2o目前的板式楼梯施工图基本都是使用的这种表示方法。熟悉过图集，我们先要找到一张别人绘制完成的楼梯施工图，通过看图尽量去弄懂楼梯的传力途径，方便理解楼梯梁和构造柱的设置。做到上面这些我们就已经可以正式开始开展板式楼梯设计了。楼梯设计其实最主要的部分是梯板的设计，目前我们院主要是使用TSSD08网络版开展梯板设计，当然大家也可以使用别的设计软件或者自己编制的exce1.计算表格。软件的具体操作这里不谈，主要讲讲几个参数的选取，首先是梯板厚度，一般采用梯板计算跨度的1/25到1/30,梯段板的类型参见图集03G1.(H-2,其他相关参数见楼梯建筑图。得出配筋结果后我们会发现梯板挠度经常不满足要求，而要满足挠度要求往往把梯板加到很厚或者配筋很大。实际操作过程中我们经常忽略掉挠度计算，仅按经验取足板厚直接得到配筋结果。梯梁，平台板，构造柱的设计方法同一般梁板柱一样，可以利用相关程序开展计算。计算要注意荷载取值的准确。楼梯间防火分区的问题，由于防火要求设计高层剪刀梯时要求在两边梯板中间设置防火墙，防火墙的重力由哪一部分担负就成了问题。建筑设计防火规范GB5001620*7.1.1防火墙应直接设置在建筑物的根底或钢筋混凝土框架、梁等承重构造上，轻质防火墙体可不受此限。根据上面的条款，应该先咨询建筑方面防火墙选用的材质再开展具体设计。一般情况下100厚蒸压粉煤灰加气混凝土砌块（5.5kNm3）墙（耐火极限3.75h、不燃烧体）就可以作为防火墙使用。作为轻质防火墙体可以直接砌筑在梯板上，梯板加配两根纵向受力钢筋。图面上的一些具体问题：楼梯平面图现在虽然都是用平法表示但是大家具体的画法还很不一样。下面仅介绍一下我个人的画法供大家参考,楼梯平面图的剖断、标写方式我采用建筑施工图图的方法（一来表达清晰二来方便对照），标高标注在两端平台板上，而不在图名处表示。梯段板、梯梁、平台板严格按照03G1.(H-2的表示方法。梯板及平台板分布钢筋统一在说明中表示。附注PKPMO81.TCAD用户手册及技术条件配筋措施供大家参考。受力钢筋最小直径：楼梯板受力筋N8mm,平台板受力筋，6mm,楼梯梁受力筋214mm非受力分布钢筋：受力钢筋直径10mm,非受力分布钢筋取d6300受力钢筋直径为12mm或14mm,非受力分布钢筋取d6250受力钢筋直径214mn,非受力分布钢筋取d8250同时楼梯板分布钢筋每踏步至少1根.
