七、室外墙面之一(鲁班奖细部做法集锦).ppt

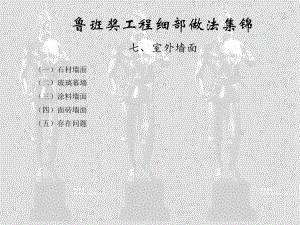

鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面（二）玻璃幕墙（三）涂料墙面（四）面砖墙面（五）存在问题鲁班奖工程细部做法集锦七、室外墙面建筑装饰装修工程质量验收规范（GB50210-2001）9.1.8 隐框、半隐框幕墙所采用的结构粘结材料必须是中性硅酮结构密封胶，其性能必须符合建筑用硅铜结构密封胶（GB16776）的规定；硅铜结构密封胶必须在有效期内使用；9.1.13 主体结构与幕墙连接的各种预埋件，其数量、规格、位置和防腐处理必须符合设计要求；9.1.14 幕墙的金属框架与主体结构预埋件的连接、立柱与横梁的连接及幕墙面板的安装必须符合设计要求，安装必须牢固；强制性标准托儿所、幼儿园建筑设计规范JGJ39-873.7.5幼儿经常接触的1.3m以下的室外墙面不应粗糙。鲁班奖工程细部做法集锦七、室外墙面金属与石材幕墙工程技术规范（JGJ133-2001）3.2.2 花岗石板材的弯曲强度应经法定检测机构确定，其弯曲强度不应小于8.0Mpa；3.5.2同一幕墙工程应采用同一品牌的单组分活双组分的硅铜结构密封胶，并应有保质年限的质量证书。用于石材幕墙的硅铜结构密封胶还应有证明无污染的试验报告；3.5.2同一幕墙工程应采用同一品牌的硅铜结构密封胶和硅铜耐候密封胶配套使用；5.6.6横梁应通过角码、螺钉或螺栓与立柱连接，角码应能承受横梁的剪力。螺钉螺钉直径不得小于4mm，每处连接螺钉数量不应少于3个，螺栓不应少于2个。横梁与立柱之间应有一定相对位移能力。6.5.2构件出厂时，应附有构件合格证书；强制性标准鲁班奖工程细部做法集锦七、室外墙面金属与石材幕墙工程技术规范（JGJ133-2001）7.2.4 金属、石材幕墙与主体结构连接的预埋件，应在主体结构施工时按设计要求埋设。预埋件应牢固，位置准确，预埋件的位置误差应按设计要求进行复查。当设计无明确要求时，预埋件的标高偏差不应大于10mm，预埋件位置差不应大于20mm。7.3.4 金属板与石板安装应符合下列规定：1.应对横竖连接件进行检查、测量、调整；2.金属板、石板安装时，左右、上下的偏差不应大于1.5mm；3.金属板、石板空隙安装时,必须有防水措施,并应有符合设计要求的排水口；4.填充硅铜耐候密封胶时，金属板、石板缝的宽度、厚度应根据硅铜耐候密封胶的技术参数，经计算确定；强制性标准鲁班奖工程细部做法集锦七、室外墙面金属与石材幕墙工程技术规范（JGJ133-2001）7.3.10幕墙安装施工应对下列项目进行验收：1 主体结构与立柱、立柱与横梁连接节点安装及防腐处理；2 幕墙的防火、保温安装；3 幕墙的伸缩、沉降缝、防震缝及阴阳角的安装；4 幕墙的防雷节点的安装；5 幕墙的封口安装。强制性标准鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面阳角采用定制 L 型石材鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面圆弧挑檐对称铺贴鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面室外走廊石材对称铺贴鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面石材墙面条块结合，组合有序鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面大角方正、挺拔垂直鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面大角方正、挺拔垂直鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面挑檐花岗岩 45 度对称铺贴，滴水槽预切割鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面花岗岩拼缝密实、平直，宽度和深度均匀鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面弧形装饰线套割吻合，对称铺贴，边缘整齐鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面石材贴面外墙细部处理手法灵活多样，美观大方鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面石材饰面牢固，排列整齐，分格缝上下一致鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面石材外墙装饰美观，装饰石材出墙面宽度一致鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面石材幕墙表面光滑平整，缝隙均匀鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面蘑菇石干挂牢固，分格缝密封胶嵌填密实外装修石材幕墙鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面外装修石材幕墙鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面外装修石材幕墙鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面外装修石材幕墙鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面定做外装修石材美观、庄严鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面外装修石材幕墙鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面外装修石材幕墙转角顺直鲁班奖工程细部做法集锦七、室外墙面（一）石材墙面鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙幕墙分格均匀、清晰，连接牢固鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙观光电梯弧形玻璃幕墙光滑流畅，上下一致鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙幕墙表面平整，分格清晰流畅，美观大方鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙玻璃幕墙四性检测试验达到了设计要求，经淋水试验及自然风雨的考验，不渗不漏鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙幕墙安装采用电脑分格排版，连接牢固、位置准确鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙点式玻璃幕墙采用定型加工弧形玻璃，控制几何尺寸、平整度，保证了密封胶光滑、平整、均匀饱满，保证了装饰效果鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙弧形饰面板材分格均匀，弧度自然鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙幕墙表面平整，上下通顺鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙幕墙分格均匀、清晰，连接牢固鲁班奖工程细部做法集锦七、室外墙面（二）玻璃幕墙涂料墙面洁净、线条清晰鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面仿石涂料外墙鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面涂料表面平整光滑，滴水线、线槽通顺鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面鲁班奖工程细部做法集锦七、室外墙面平面与曲面相交处凹槽均匀一致（三）涂料墙面鲁班奖工程细部做法集锦七、室外墙面不同色彩涂层交接处界面清晰（三）涂料墙面鲁班奖工程细部做法集锦七、室外墙面不同色彩涂层交接处界面清晰（三）涂料墙面鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面涂料墙面洁净、线条清晰鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面转角弧形通顺、自然、线条精美鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面涂料外墙面分格均匀，大面平整，阴阳角方正鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面外墙涂料及涂料基层采用塑料线槽分格，有效预防了温度应力引起的涂料开裂鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面涂料表面平整光滑，滴水线、线槽通顺鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面涂料外墙滴水线槽通顺，弧形自然鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面涂料外墙滴水线槽通顺，自然鲁班奖工程细部做法集锦七、室外墙面（三）涂料墙面最普通的水泥砂浆墙面刷涂料，做到色泽一致、墙面洁净、线条顺直、清晰，大角方正
