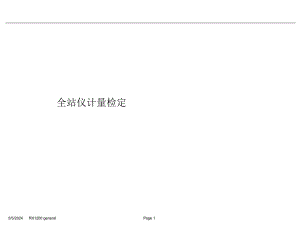

全站仪计量检定[最新].ppt

5/5/2024RX1200 generalPage 1全站仪计量检定5/5/2024RX1200 generalPage 2一、计量（metrology）计量是计量学的简称，是研究测量、保证测量统一和准确的科学。计量学研究量与单位、测量原理与方法、测量标准的建立和溯源、测量器具及其特性、与测量有关的法制、技术和行政管理等。计量基本概念和术语5/5/2024RX1200 generalPage 3二、校准、检定和测试 1、校准（calibration）（1）仪器校准 仪器检验中测定仪器的机械误差、存储修正值并对结果进行改正称为仪器校准。（2）计量校准 计量校准的定义是：在规定条件下，为确定测量仪器、测量系统所指示的量值（或实物量具、标准物质所代表的量值）与对应的测量标准所复现的量值之间关系的一组操作。计量基本概念和术语5/5/2024RX1200 generalPage 4 2、检定（verification）检定的定义是：由法定计量技术机构确定与证实测量器具是否完全满足要求而做的全部工作。对测量设备管理而言，检定是检查测量器具的示值与相应的被测量的已知值之间的偏移是否小于标准、规程或技术规范规定的最大允许误差。根据检定的结果，可对测量设备作出继续使用、调整、修理、降级使用或声明报废的决定。计量基本概念和术语5/5/2024RX1200 generalPage 5 3、测试（testing）测试的定义是：对给定的产品、材料、设备、生物体、物理现象、过程或服务，按照规定的程序确定一种或多种特性、性能的技术操作。计量基本概念和术语5/5/2024RX1200 generalPage 6 项目项目校准校准检定检定测试测试对象对象测量设备测量设备测量设备测量设备产品、材料、测量设产品、材料、测量设备等备等目的目的确定校准值或曲线确定校准值或曲线判断是否符合法定要判断是否符合法定要求，是否合格求，是否合格确定被测件定量的特确定被测件定量的特性或承受影响的特性性或承受影响的特性手段手段与高一级标准比较与高一级标准比较与高一级标准比较与高一级标准比较用测量或试验设备测用测量或试验设备测试试依据依据校准规范或检定规程校准规范或检定规程检定规程检定规程测试方法、标准测试方法、标准结论结论校准值或校准曲线校准值或校准曲线合格合格/不合格不合格测试结果合格测试结果合格/不合格不合格出具出具文件文件校准证书或校准报告校准证书或校准报告（不推荐校准周期）（不推荐校准周期）检定证书（检定周期检定证书（检定周期或有效期）、检定结或有效期）、检定结果通知书（不合格）果通知书（不合格）测试报告（不推荐测测试报告（不推荐测试周期）试周期）计量基本概念和术语5/5/2024RX1200 generalPage 7 全站仪的校准与检定一、检定前的校准 在电子经纬仪检定之前，应先对具有以下功能的仪器进行基础性的调整或校准工作。a)圆气泡的调整；b)管状气泡的调整；c)补偿器零位（纵、横向指标差）的校准；d)垂直度盘指标差I的校准；e)视准轴误差c的校准；f)水平轴倾斜误差i的校准；g)ATR准直差的校准；h)自准直系统的校准。5/5/2024RX1200 generalPage 8全站仪的校准与检定二、计量检定的主要内容 1、电子经纬仪部分（1）外观及各部件一般性检验；（2）水准器轴与坚轴的垂直度（气泡的校准）；（3）照准误差C，横轴误差i，垂直度盘指标差I；（4）照准部旋转的正确性；（5）望远镜调焦时视准轴的变动误差；（6）垂直轴补偿器补偿范围及精度；（7）纵转望远镜时水平方向改正的正确性；（8）对点器视轴与垂直轴的重合度（对点器的校准）；（9）一测回水平方向、垂直角标准偏差。5/5/2024RX1200 generalPage 9 全站仪的校准与检定 二、计量检定的主要内容 2、电子测距仪部分 （1）发射、接收、照准三轴关系的正确性；（2）内部符合精度；（3）发光管相位均匀性；（4）测距频率及其开机特性；（5）周期误差；（6）测距测程；（7）加、乘常数测定及精度评定。5/5/2024RX1200 generalPage 10 全站仪的校准与检定二、计量检定的主要内容 3、数据记录与通信部分（1）串行端口通讯功能；（2）内存或存储卡的数据存储功能。5/5/2024RX1200 generalPage 11 全站仪的校准与检定全圆方向法或多齿分度台法水平方向检定装置 一测回方向标准偏差的检定装置(Hz,V)5/5/2024RX1200 generalPage 12 全站仪的校准与检定室内双频激光干涉基线实现测距周期误差的自动化检定5/5/2024RX1200 generalPage 13 全站仪的校准与检定野外基线测定测距加乘常数和测距标准偏差 C+RD a+bD
