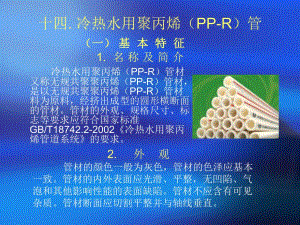

十四.冷热水用聚丙烯（PP-R）管 （一）（一）基基 本本 特特 征征 1.名 称 及 简 介 冷热水用聚丙烯（PP-R）管材又称无规共聚聚丙烯（PP-R）管材，是以无规共聚聚丙烯（PP-R）管材料为原料，经挤出成型的圆形横断面的管材。管材的外观、规格尺寸、标志等要求应符合国家标准GB/T18742.2-2002冷热水用聚丙烯管道系统的要求。2.外 观 管材的颜色一般为灰色，管材的色泽应基本一致。管材的内外表面应光滑、平整，无凹陷、气泡和其他影响性能的表面缺陷。管材不应含有可见杂质。管材断面应切割平整并与轴线垂直。3.分 类 及 规 格 尺 寸（1）分类。管材按尺寸分为S5、S4、S3.2、S2.5、S2五个管系列，见下表（2）规格尺寸。管材规格用管系列S、公称外径dn公称壁厚en表示，见下表 例：管系列S5、公称外径为32mm、公称壁厚为2.9mm，表示为S5 dn32mmen2.9mm。公称外径一般为16160mm，长度一般为4m或6m,管材长度不允许有负偏差。4.标 志 管材应有间隔1m的永久性标记。标记至少包括下列内容：生产厂名、产品名称、商标、规格及尺寸、管系列S、公称外径dn和公称壁厚en、执行标准号、生产日期。公称外径dn平均外径管系列S5S4S3.2S2.5S2dem,mindem,max公称壁厚en及允许偏差1616.016.3-+0.42.0+0.32.2+0.42.70.43.3+0.5000002020.020.32.0+0.32.3+0.42.8+0.43.4+0.54.1+0.6000002525.025.32.3+0.42.8+0.43.5+0.54.2+0.65.1+0.7000003232.032.32.9+0.43.6+0.54.4+0.65.4+0.76.5+0.8000004040.040.43.7+0.54.5+0.65.5+0.76.7+0.88.1+1.0000005050.050.54.6+0.65.6+0.76.9+0.88.3+1.010.1+1.2000006363.063.65.8+0.77.1+0.98.6+1.010.5+1.212.7+1.4000007575.075.76.8+0.88.41.010.3+1.212.5+1.415.1+1.7000009090.090.98.2+1.010.1+1.212.3+1.415.0+1.618.1+2.000000110110.0111.010.0+1.112.3+1.415.1+1.718.3+2.022.1+2.400000125125.0126.211.4+1.314.0+1.517.1+1.920.8+2.225.1+2.700000140140.0141.312.7+1.415.7+1.719.2+2.123.3+2.528.1+3.000000160160.0161.514.6+1.617.9+1.921.9+2.326.6+2.832.1+3.400000 管材管系列和规格尺寸 单位：mm（二）主要性能 1 主 要 性 能 特 点 PP-R管除具有一般塑料管重量轻、强度高、耐腐蚀、不结垢、使用寿命长等优点外，还具有以下主要特点：（1）无毒、卫生属绿色建材。PPR原料属聚烯烃类高分子化合物，其分子仅由碳、氢元素组成，无有害元素、卫生性能可靠。PPR在原料生产、制品加工、使用及废弃全过程均不会对人体及环境造成不利影响，被称为绿色建材。该产品不但可用于冷热水系统，且可用于纯净饮用水系统。（2）耐热、保温属节能产品。PPR管维卡耐热温度131.3，最高使用温度为95，长期（50年）使用温度为70，可满足建筑给排水设计规范中规定的热水系统使用。由于该产品的导热系数为0.21W/M,仅为钢管导热系数的1/200，故具有较好的保温性能，与金属管相比，其用于热水及采暖系统可节约大量的保温材料及能源。（3）PPR管道系统的安装、连接方式简单、可靠，称为一体化管道。由于PPR管材、管件采用同一牌号的原料加工而成，具有良好的热熔接性能，可采用热熔连接管材、管件。经热熔连接的管材、管件其连接处分子与分子完全熔合在一起，无明显的界面，故整个管道系统连一体。热熔连接部位的强度大于管材本身的强度，所以这种连接方式较溶剂粘接、弹性密封承插及其他机械连接方式更为可靠，且操作简单、速度快、成本低，特别适用于直埋暗敷的安装场合。所以，PPR管的热熔连接方式较其他塑料给水管具有独特的优点，也是解决长期以来困惑人们给水系统漏水安全的有效方法。（4）原料可回收性。PPR管材、管件在秤及施工过程中产生的废品可回收利用，废料经清洁、破碎后可直接用于生产。在回收料渗入量不超过原料总量10%的情况下，不会影响质量。原料的可回收性，除了可降低生产成本外，很重要的作用是可免除废料对环境保护的影响。2标准中的技术要求标准中的技术要求 现行的国家标准GB/T 187422002冷热水用聚丙烯管道系统中不仅对原料提出要求，对管材也给出了如下要求：（1）管材物理力学性能和化学性能，见下表（2）管材的卫生性能应符合GB/T17219的规定。（3）系统适用性。管材与符合国标要求的管件连接后应通过内压和热循环二项组合试验，分别见下表。项 目材料试验参数试样数量指标试验温度试验时间h静液压应力MPa纵 向回缩率PP-H1502en8mm 18mmen16mm:2en16mm：4-32%PP-B1502-PP-R1352-简支梁冲 击试 验PP-H232-10破损率试样的10%PP-B02PP-R02静液压试 验PP-H20121.03无破裂无渗漏95225.0951654.29510003.5PP-B20116.0395223.4951653.09510002.6PP-R20116.0395224.2951653.89510003.5熔体质量流动速率，MFR（230/2.16kg）g/10min3变化率原料的30%静液压状态下热稳定性试验PP-H11087601.91无破裂无渗透PP-B1.4PP-R1.9 管材的物理力学性能和化学性能管系列项目材料试验温度试验压力MPa试验时间h试样数量指标S5PP-H950.7010003无破裂无渗透PP-B0.50PP-R0.68S4PP-H950.8810003无破裂无渗透PP-B0.62PP-R0.80S3.2PP-H951.1010003无破裂无渗漏PP-B0.76PP-R1.11S2.5PP-H951.4110003无破裂无破裂PP-B0.93PP-R1.31S2PP-H951.7610003无破裂无渗漏PP-B1.31PP-R1.64 热循环试验材料最高试验温度最低试验温度试验压力Mpa循环次数试样数量指 标PP-H95201.050001无破裂无渗漏PP-BPP-R注：一个循环的时间为300+2min，包括150+1min最高试验温度和150+1min最低试验温度。内 压 试 验（三）管件与连接 1、管 件（1）名称及简介。冷热水用聚丙烯（PP-R）管件又称无规共聚丙烯（PP-R）管件。生产管件所用原材料应符合GB/T18742.1的要求。管件金属部分的材料在管道使用过程中对塑料管道材料不应造成降解或老化，推荐采用：铭含量不小于10.5%，碳含量不大于1.2%的不锈钢；经表面处理的铜或铜合金。（2）外观。管件表面应光滑、平整，不允许有裂纹、气泡、脱皮和明显的杂质、严重的缩形以及色泽不均、分解变色等缺陷。（3）分类及规格尺寸。分类：管件按熔接方式的不同分为热熔承插连接管件和电熔连接管件；管件按管系列S分类与管材相同；按GB/T18742.2的规定，管件的壁厚应不小于相同管系列S管材的壁厚。规格尺寸：热熔承插连接管件的承口应符合下图、表规定；电熔连接管件应符合下图、表规定；带金属螺纹接头的管件其螺纹部分应符合GB/T7306 规定。1 热熔承插连接管件承口 热熔承插连接管件承口尺寸 单位：mm公称外径dn最小承口深度L1最小承插深度L2承口的平均内径最大 不圆度最小通径Ddsm1dsm2最小最大最小最大1613.39.814.815.315.015.50.692014.511.018.819.319.019.50.6132516.012.523.524.123.824.40.7183218.114.630.431.030.731.30.7254020.517.038.338.938.739.30.7315023.520.048.348.948.749.30.8396327.423.961.161.761.162.20.8497531.027.571.972.773.274.01.058.29035.532.086.487.487.888.81.269.811041.538.0105.8106.8107.3108.51.485.4电熔连接管件承口电熔承插连接管件承口尺寸 单位mm公称外径dn熔合段最小内径dsm,min熔合段最小长度L2,min插入长度minmax1616.11020352020.11020372525.11020403232.11020444040.11020495050.11020556363.21123637575.21225709090.2132879110110.3153285125125.3163590140140.3183895160160.42042101（4）标 志。产品应有下列永久性标记：产品名称：应注明原料名称，例：PP-R。产品规格：应注明公称外径、管系列S。例：等径管件标记为dn20 S3.2，异径管件标记为：dn4020 S3.2，带螺纹管件的标记为dn201/2S3.2。商标。（5）物理力学性能。管件的物理力学性能和热稳定 性见下表，管件的卫生性能应符合GB/T 17219的规定，系统适用性见前述（该管管材对系统适用性要求）。项目管系列试验压力Mpa试验温度试验时间h试样数量指标材料PP-HPP-BPP-R静液压试验S54.223.283.112013无破裂无渗漏S45.193.833.88S3.26.484.925.05S2.58.445.756.01S210.558.217.51S50.700.500.689510003无破裂无渗漏S40.880.620.80S321.100.761.11S2.51.410.931.31S21.761.311.64熔体质量流动速率，MFR（230/2.16kg）g/10min3变化率原30%静液压状态下热稳定性能项目材料试验参数试样数量指标试验温度试验时间h表液压应力Mpa静液状态下热稳定性试验PP-H11087601.91无破裂无渗漏PP-B1.41PP-R1.91注：（1）用管状试样或管件与管材相连进行试验。管状试样按实际壁厚计算试验压力；管件与管材相连作为试样时，按相同管系列S的管材的公称壁厚计算试验压力，如试验中管材破裂则试验应重做。（2）相同原料同一生产厂家生产的管材已做过本试验则管件可不做。管件的物理力学性能 2 连连 接接 PP-R管道采用热熔或电熔连接时，管材与管件必须是同种材质，安装应采用材料供贷商认可的专用机具。PP-R管材与金属管道连接，应采用带金属嵌件PP-R管件作为过渡件，该管件与PP-R管材采用热熔连接，与金属管道采用丝扣连接。大口径管道，亦可采用法兰连接。当管道采用热熔连接时，应按下列步骤进行：（1）将热熔工具接通电源，至工作温度指示灯亮后方能开始操作。（2）切割管材，应使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机，必要时可使用钢锯，但切割后管材端面应去除毛边、毛刺。（3）管材与管件连接面应清洁、干燥、无油。（4）用合适的笔在管端标绘出热熔深度。（5）熔接弯头或三通时，应按设计图纸的要求，注意接管的方向。（6）连接时，无旋转地把管端插入热熔工具的加热套管内，直至所标志的深度；同时无旋转地把管件套入热熔工具的加热头上，也到达规定的标志处。加热时间应满足热熔工具厂家的规定，到达加热时间后，立即把管
