变电站设计总体分析和负荷分析.ppt

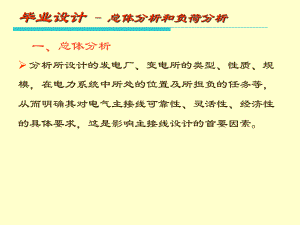

一、总体分析分析所设计的发电厂、变电所的类型、性质、规模，在电力系统中所处的位置及所担负的任务等，从而明确其对电气主接线可靠性、灵活性、经济性的具体要求，这是影响主接线设计的首要因素。了解分期建设计划、系统逐年电力电量平衡以及系统装机容量、备用容量、最大单机容量等状况，对于变电所，应根据电力系统5-10年发展规划及本所负荷资料，确定主变压器台数、容量及分期装设计划。研究变电所与电力系统连接的方式，采用的电压等级以及各电压级近期与远景出线回数等。当变电所接入系统环网中时，应了解环网中的潮流变化、调压要求等。对系统主干线路、系统联络线，必须保证供电可靠性，检修其线路断路器时不应停电。对同名双回线路，应分别接在两段母线上。u 综合：性质、类型、规模、在系统中的地位、电压等级、出线回路数、负荷情况、建所条件等。二、负荷分析负荷大小和类别影响主接线形式、主变台数和容量。应分析由本厂（所）供电的主要负荷生产特点，电力、电量需要，功率因数和保安负荷要求，各电压级负荷水平（最大值、最小值）及逐年增长情况等。电力负荷按其重要性可分为三类。在设计主接线时，对于一类负荷必须要由两个独立的电源供电，并且当任何一个电源失去后，能保证对全部一类负荷不间断供电；对于二类负荷，一般要由两个独立电源供电，并且当任何一个电源失去后，能保证对大部分二类负荷的供电；对于三类负荷，一般只需一个电源供电。u综合：各电压级负荷名称、最大负荷功率、功率因数、线路回数、长度，Tmax、同时率、线损率、生产工艺或设备特点、负荷组成（I、II、III类负荷百分比）、有无特殊供电要求及其它供电电源等。
