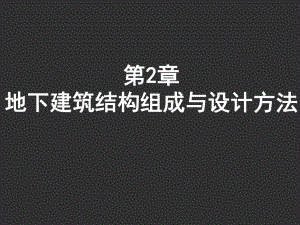

地下建筑结构教学课件PPT地下建筑结构组成与设计方法.ppt

第第2 2章章地下建筑结构组成地下建筑结构组成与设计方法与设计方法一一 地下建筑结构的组成地下建筑结构的组成（地下建筑结构体系）（地下建筑结构体系）地下工程三大要素 围岩（介质）空间（功能）结构（支承介质、实现功能）一、地下建筑结构体系的组成（新奥法）1 超前支护（仅低质量围岩中应用）2 锚杆（锚索在仅大型结构应用）3 钢筋网4 钢支撑（型钢或钢格栅）5 喷射混凝土6 防水层（有渗漏时采用）7 钢筋网8 模筑混凝土一、地下建筑结构体系的组成（盾构法、TBM、沉管法等预制衬砌结构）地下建筑结构体系的特点埋入地层中的地下结构体系，四周都与地层紧密接触。结构上承受的荷载来自于洞室开挖后引起周围地层的变形和坍塌面产生的力，同时结构在荷载作用下发生的变形又受到地层给予的约束。在地层稳固的情况下，开挖出的洞室中甚至可以不设支护结构而只留下围岩地层或土层（如北方黄土窑洞），说明了围岩或土层本身就是承载结构。由于地下结构周围的地层是千差万别的，洞室是否稳定不仅取决于岩石强度，而且取决于地层构造及完整程度。地层自稳能力较强时，地下结构将不受或少受地层压力的荷载作用。否则地下结构将承受较大的荷载直至必须独立承受全部荷载作用。因此，周围岩（地）层能与地下结构一起承受荷载，共同组成地下结构体系。地层既是承载结构的基本组成部分，又是形成荷载的主要来源，且洞室周围的地层在很大程度上是地下结构体系中承载的主体。地下结构的安全度首先取决于地下结构周围的地层能否保持持续稳定，并且应充分利用和更好地发挥围岩的承载能力。在需要设置支护结构时，支护结构能够阻止围岩的变形，使其达到稳定的作用，这种合二为一的结构作用机理与地面结构是完全不同的。
