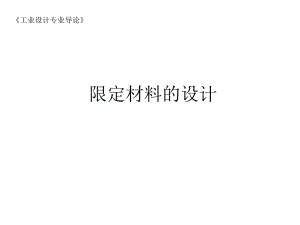

限定材料的设计工业设计专业导论 本次课的内容：1、市场调研交流 2、瓦楞纸材料介绍 3、瓦楞纸造型及课题介绍 4、根据市场调研的结论进行创意设计及图样制作 下次课专门制作一、瓦楞纸介绍 瓦楞纸板是一个多层的粘合体，它最少由一层波浪形芯纸夹层（俗称“坑张”或“瓦楞芯纸”）及一层纸板（俗称“牛皮卡”）构成。一般分为单瓦楞纸板和双瓦楞纸板两类，按照瓦楞的尺寸分为：A、B、C、E、F五种类型。制成瓦楞纸板以后它将提供纸板弹性、平压强度，并且影响垂直压缩强度等性能。（一）瓦楞纸板的历史瓦楞纸板的历史 始于18世纪末，19世纪初应用有显著增长，因其量轻而且价格便宜，用途广泛，制作简易，且能回收甚至重复利用。20世纪初，全面的普及、推广和应用在各种商品制作包装。瓦楞纸板包装容器对美化和保护内装商品有其独特的性能和优点，成为迄今为止长用不衰并呈现迅猛发展的制作包装容器的主要材料之一。（二）瓦楞纸板的构成瓦楞纸板的构成 瓦楞纸板可以加工成单面瓦楞纸板、三层瓦楞纸板、五层、七层、十一层等瓦楞纸板。单面瓦楞纸板一般用作商品包装的贴衬保护层以保护商品在运输过程中的震动或冲撞。三层和五层瓦楞纸板常用于制作瓦楞纸箱（三）瓦楞的波形形状瓦楞的波形形状 构成瓦楞纸板的波形瓦楞纸的楞形形状分为V形、U形和UV形。V形瓦楞波形：平面抗压力值高，节省粘合剂用量，节约瓦楞原纸。但纸板缓冲性差，瓦楞在受压或受冲击不容易恢复。U形瓦楞波形：着胶面积大，粘结牢固，富有一定弹性。当受到外力冲击时，不象V形楞那样脆弱，但平面扩压力强度不如V形楞。二、创意与制作内容及手法案例赏析（一）卷曲（二）碎纸（三）堆叠（四）仿生（五）摆件（六）家具（七）科幻（八）结构（九）食物 插接工业设计专业导论
