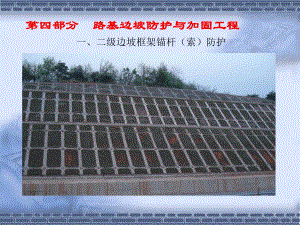

第四部分第四部分 路基边坡防护与加固工程路基边坡防护与加固工程一、二级边坡框架锚杆（索）防护第四部分第四部分 路基边坡防护与加固工程路基边坡防护与加固工程路堑边坡顶设被动拦石网第四部分第四部分 路基边坡防护与加固工程路基边坡防护与加固工程路堤边坡干砌片石护坡第四部分第四部分 路基边坡防护与加固工程路基边坡防护与加固工程边坡上挂设布鲁克网第四部分第四部分 路基边坡防护与加固工程路基边坡防护与加固工程路堑骨架内浆砌片石空窗护坡第五部分路基支挡工程 第五部分第五部分 路基支挡工程路基支挡工程 一般路堤（肩）挡土墙一般路堑挡墙特殊支挡结构物：L型挡墙（悬壁、扶壁）加筋土挡墙抗滑桩预加固桩与桩间墙（锚索）桩板墙边坡预应力锚杆（索）支护锚杆挡墙土钉墙 第五部分第五部分 路基支挡工程路基支挡工程 正在施工的桩板墙第五部分第五部分 路基支挡工程路基支挡工程 拉索桩板墙第五部分第五部分 路基支挡工程路基支挡工程 膨胀土地区挡墙和抗滑桩相结合第五部分第五部分 路基支挡工程路基支挡工程 包裹式加筋土挡墙第五部分第五部分 路基支挡工程路基支挡工程 下为路堤挡墙，上为包裹式加筋土第五部分第五部分 路基支挡工程路基支挡工程 土工格栅铺设第五部分第五部分 路基支挡工程路基支挡工程 右侧复合式锚索墙、左侧衡重式第六部分地基处理工程 第六部分第六部分 地基处理工程地基处理工程 松软土地基及液化土地基、岩溶（人为坑洞）地基、湿陷性黄土地基等地表处理：清除地表草皮、挖台阶浅层处理：原地面碾压密实。翻挖夯填 清淤、挖除换填垫层法（加筋补强）松软土（液化土）地基深层加固：排水固结预压法（塑料排水带、堆载预压、真空预压、强夯（密实、置换墩）复合地基法：搅拌桩、旋喷桩、置换砂桩、碎石桩、CFG桩刚性桩基础：预应力管桩岩溶地基加固：充填法、跨越法、注浆加固。第七部分相关规范及标准 第七部分第七部分 相关规范及标准相关规范及标准 铁路路基设计规范（TB10001-2005/J447-2005）；铁路路基支挡结构设计规范(TB10025-2006/J127-2006)；铁路工程地质勘察规范（TB100122007/J124-2007）；铁路工程地质手册（中国铁道出版社，1999年修订版）；路基（中国铁道出版社，1992年修订版）；铁路建设项目预可行性研究、可行性研究和设计文件编制办法（TB105042007）；专用线按工业企业标准轨距铁路设计规范（GBJ12-87）。
