房屋建筑学PPT教程第4篇第1,2章综述,楼地层、屋盖等构造.ppt

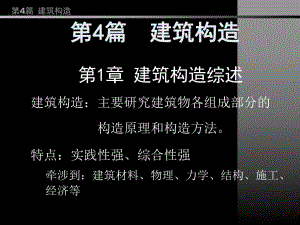

第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造第1章 建筑构造综述建筑构造：主要研究建筑物各组成部分的 构造原理和构造方法。特点：实践性强、综合性强牵涉到：建筑材料、物理、力学、结构、施工、经济等第第4 4篇篇 建筑构造建筑构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 一、影响建筑构造的因素 外力作用的影响 自然气候条件影响 人为因素造成的影响 二、建筑构造设计遵循的基本原则 满足使用要求 充分发挥材料性能 注意施工可行性 美观 讲求建筑经济效益和社会效益 符合相关法规和规范 三、建筑构造详图的表达方式 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造第第 2 2 章章 楼地层、屋盖及阳台、楼地层、屋盖及阳台、雨篷的基本构造雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造2.1 2.1 楼地层的基本构造楼地层的基本构造 楼地层包括楼板层和地坪层，是水平方向分隔房屋空间的承重构件。楼板层分隔上下楼层空间 地坪层分隔大地与底层空间 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 楼板层的作用水平方向的承重构件对墙体起横向支撑作用 楼板层的设计要求楼板层必须具有足够的强度和刚度满足隔声、防火、热工等方面的要求满足建筑经济的要求 楼板的类型 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造楼层的基本构造 一、楼层的基本形式1、板式楼盖 2、梁板式楼盖3、无梁楼盖 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 板式楼盖单向板、双向板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 梁板式楼板：楼板结构经济尺度：主梁结构跨度：58米 主梁高度：跨度的1/101/14 次梁跨度：即主梁间距，46米 次梁高度：跨度的1/141/18 梁的高宽比：1/31/1.5 单向板厚：一般为板跨的1/351/30 （70100毫米）双向板厚：一般为板跨的1/401/35 （80160毫米）第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造井式楼板无梁楼板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 二、钢筋混凝土楼层的 施工工艺及细部构造1、现浇整体式施工工艺2、预制装配式施工工艺3、装配整体式施工工艺 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 2、预制装配式施工工艺 予应力，非予应力（1）预制实心平板（2）预制槽形板（3）预制空心板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造预制槽形板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 预制楼板的结构布置 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 板的搁置与锚固 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 板缝的及处理 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 楼板层的细部构造 隔墙与楼板的关系 排水、防水 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 3、装配整体式施工工艺 预制薄板叠合楼板 密肋填充块楼板 压型钢板组合楼板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 预制薄板叠合楼板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造密肋填充块楼板 压型钢板组合楼板 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 地层的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造2.2 2.2 建筑物屋盖系统的基本构造建筑物屋盖系统的基本构造 屋顶的作用：承重构件、围护构件 屋顶的设计要求 功能要求：屋顶应能抵御自然界各种环境因素对建筑物的不利影响 屋顶应能抵御外界气温的影响 结构要求：屋顶应具有足够的强度和刚度 建筑艺术要求：满足人们对建筑艺术方面的要求 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造屋顶的类型及坡度：平屋顶：常用坡度 1%5%坡屋顶：坡度10%以上其他形式的屋顶：空间结构 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 坡屋顶 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造坡屋顶的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 坡屋顶的结构系统 檩式屋顶结构椽式屋顶结构 板式屋顶结构 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造平瓦屋面 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 平屋顶的基本构造见建筑防水构造 空间结构曲面屋顶的基本构造薄壳结构模结构其他空间结构 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造2.3 2.3 阳台、雨篷等部件的阳台、雨篷等部件的基本构造基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造阳台的形式 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 1、阳台 挑阳台结构布置：挑梁式，挑板式，压梁式一、悬挑的阳台、雨篷一、悬挑的阳台、雨篷 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造（a）用梁挑出 （b）用柱挑出 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造 二、雨蓬 第4篇 建筑构造 第2章 楼地层、屋盖及阳台、雨篷的基本构造
