临时用电专项施工方案3.doc

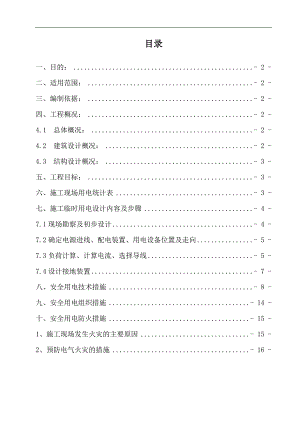

目录一、目的：- 2 -二、适用范围：- 2 -三、编制依据：- 2 -四、工程概况：- 2 -4.1 总体概况：- 2 -4.2 建筑设计概况：- 2 -4.3 结构设计概况：- 3 -五、工程目标：- 3 -六、施工现场用电统计表- 3 -七、施工临时用电设计内容及步骤- 4 -7.1现场勘察及初步设计- 4 -7.2确定电源进线、配电装置、用电设备位置及走向- 5 -7.3负荷计算、计算电流、选择导线- 5 -7.4设计接地装置- 7 -八、安全用电技术措施- 8 -九、安全用电组织措施- 14 -十、安全用电防火措施- 15 -1、施工现场发生火灾的主要原因- 15 -2、预防电气火灾的措施- 16 -一、目的： 为指导某某·某某小区D1#、D2#临时用电施工，保证施工质量达到合格标准，做到安全，文明施工，特编制本临时用电施工方案。二、适用范围：本施工方案适用于某某·某某小区D1#、D2#临时用电的施工全过程。三、编制依据：低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99四、工程概况：4.1 总体概况：项 目内 容工程名称某某·某某小区D1#、D2#工程建设单位设计单位工程地址建筑规模计划工期质量等级4.2 建筑设计概况：项 目内 容总建筑面积27922.66建筑层数D1#、D2#地下一层、地上十七层，网点一层层高网点层高3.850m，标准层层高2.90m耐火等级地上二级，地下一级4.3 结构设计概况：项 目内 容基础预应力高强混凝土静压管桩基础结构设计等级建筑结构安全等级二级结构设计使用年限50年地基基础设计等级丙 级建筑抗震设防烈度7度钢筋级钢（HPB300）、级钢（HRB400）五、工程目标：质量目标：合格安全目标：杜绝火灾事故的发生，杜绝重大人身伤亡事故和机械事故 六、施工现场用电统计表序号名称型号数量功率总功率备注1塔吊221KW42KW2降水80KW80KW3揽拌机1-35025KW10KW4电渣压力焊4 4KW 16KW5木工电锯2 5.5KW 11KW6电焊机VN-1004 13KW52KW7水泵4 1.5KW6KW8夜间照明60KW9电锤6 1KW6KW10调直机2 3KW6KW11弯曲机GW-4023KW6KW12切断机GQ-5023KW6KW13打弯机21.5KW3KW14直螺纹2 4KW8KW15办公及生活区用电80KW16施工电梯260KW120KW17木工电刨42KW8KW18其他照明210KW20KW19总计540KW七、施工临时用电设计内容及步骤7.1现场勘察及初步设计1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，变变压器旁边设一配电计量总柜，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用铠装电缆埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。7.2确定电源进线、配电装置、用电设备位置及走向（1）确定电源进线：总计量柜在施工现场附近，至施工现场一级配电柜（ALa箱）（2）ALa配电箱设十回路，分别给跟踪箱D1钢筋加工场、D2钢筋加工场、D1木工加工厂、D2木工加工厂、1#塔吊、2#塔吊、搅拌机、办公区及生活区、及工具用电。（3）电缆与防水线穿适径的塑料管埋地敷设。7.3负荷计算、计算电流、选择导线用需用系数法计算电流：取系数Kc取0.6，COS取0.85，取0.89总计量柜ALa箱约，选择VLV22-3×300+2×150 ALa-1箱，选择VLV22-3×50+2×50 ALa-2箱，选择VLV22-3×50+2×50 ALa-3箱，选择VLV22-3×120+2×70 ALa-4箱，选择VLV22-3×150+2×95（1）总计量柜ALa箱：ALa箱设备总容量540KWI= Kc×P×1000÷1.732·U·cos·=0.6×540×1000÷1.732÷380÷0.85÷0.89=650A总计量柜ALa 选择VLV22-3×300+2×150（2）Ala箱Ala-1箱： D1钢筋加工场设备总容量58.5KW（Ala-1-1）电渣压力焊2台4KW，电焊机2台13KW，调直机一台3KW、弯曲机一台3KW、切断机一台3KW、打弯机一台1.5KW、直螺纹1台4KW，照明10KW。合计58.5KW.I= Kc×P×1000÷1.732·U·cos·=0.6×58.5×1000÷1.732÷380÷0.85÷0.89=71A 选择VLV22-3×25+2×25D2钢筋加工场设备总容量58.5KW（Ala-2-1）电渣压力焊2台4KW，电焊机2台13KW，调直机一台3KW、弯曲机一台3KW、切断机一台3KW、打弯机一台1.5KW、直螺纹1台4KW，照明10KW。合计58.5KWI= Kc×P×1000÷1.732·U·cos·=0.6×58.5×1000÷1.732÷380÷0.85÷0.89=71A 选择VLV22-3×25+2×25（3） D1塔吊1#单走一回路功率为21KW （Ala-1-2） I= P÷1.732·U=21×1000÷1.732÷380=32A 选择VLV22-3×10+2×10 D2塔吊2#单走一回路功率为21KW （Ala-2-2） I= P÷1.732·U=21×1000÷1.732÷380=32A 选择VLV22-3×10+2×10 （4）D1木工加工厂设备总容量为9.5KW （Ala-1-3） 木工电锯1台5.5KW，木工电刨2台2KW I= P×1000÷1.732·U·cos· =9.5×1000÷1.732÷380÷0.85÷0.89=19A 选择VLV22-3×6+2×6 D2木工加工厂设备总容量为9.5KW （Ala-2-3） 木工电锯1台5.5KW，木工电刨2台2KW I= P×1000÷1.732·U·cos· =9.5×1000÷1.732÷380÷0.85÷0.89=19A 选择VLV22-3×6+2×6 （5）D1区揽拌机一台5KW （Ala-1-4） I= P÷1.732·U=5×1000÷1.732÷380=7.6A 选择VLV22-3×4+2×4 D2区揽拌机一台5KW （Ala-2-4） I= P÷1.732·U=5×1000÷1.732÷380=7.6A 选择VLV22-3×4+2×4 （6）办公及生活区设备总容量100KW（Ala-3-1） I= Kc×P×1000÷1.732·U·cos· =0.6×100×1000÷1.732÷380÷0.85÷0.89=120A 选择VLV22-3×50+2×5 （7）夜间照明总容量60KW （Ala-3-2） I= Kc×P×1000÷1.732·U·cos· =0.6×60×1000÷1.732÷380÷0.85÷0.89=72A 选择VLV22-3×25+2×25 （8）水泵4台共6KW （Ala-3-3） I= Kc×P×1000÷1.732·U·cos· =0.6×6×1000÷1.732÷380÷0.85÷0.89=7A 选择VLV22-3×6+2×6 （9）降水总功率80KW，施工电梯总功率120KW，电锤总功率6KW。 合计206KW （Ala-4） I= Kc×P×1000÷1.732·U·cos· =0.6×206×1000÷1.732÷380÷0.85÷0.89=248A 选择VLV22-3×150+2×957.4设计接地装置每台配电箱单独设置一组接地级，接地材料选用镀锌角纲50×50×5打下地深2.5米，距离3米一根，打三根，用40×40×4扁钢连到配电箱PE线上。另外塔吊基础下用镀锌角纲50×50×5打下地深2.5米，距离3米一根，打三根，用40×40×4扁钢连到塔吊底座上。八、安全用电技术措施（1）保护接地是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。（2）系统供电采用TN-S供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作，会使前级漏电保护器动作。 必须注意：当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地，有的设备采取
