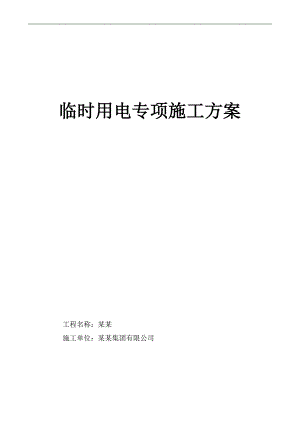

临时用电专项施工方案临电方案改.doc
临时用电专项施工方案工程名称：某某施工单位：某某集团有限公司目 录 一、工程概况3二、编制依据3三、现场勘测3四、电源进线、配电室、总分配电箱的装设位置及线路走向3五、负荷计算3六、选择变压器6七、选择导线与配电箱开关电器6八、绘制临时供电施工图12九、配电箱电器配置接线图14十、防雷与接地装置19十一、防护措施与安全用电措施19十二、安全用电防火措施26一、工程概况本工程为山东华新房地产开发有限公司华新新干线一期1#住宅楼。该工程位于泰安市泰城西区，灵山大街以南，开元路以西，新站南街以北，新站路以东。本工程包括1#住宅楼、16#会所、18#商业、及地下车库。二、编制依据1、施工现场临时用电安全技术规范JGJ46-2005 2、建筑施工安全检查标准JGJ59-20113、本工程施工图纸及岩土勘察报告三、现场勘测 本工程所在施工现场范围内无各种埋地管线。四、电源进线、配电室、总分配电箱的装设位置及线路走向施工现场电源进线由市政电网引至配电室，配电室设在施工现场车库正东边，施工用电源线由配电室引入至施工现场，依据规范，本工程采用系统，实行三级配电两级保护，施工现场设二个符合标准的的总配电箱，型号为JSP-Z/5-B，一路至办公区域，一路至施工区域。施工区域下设分配电箱2台，开关箱15台。总分配电箱、开关箱施工用电线的布置严格按照施工现场临时用电安全技术规范规定。根据施工现场用电设备布置情况，采用导线穿管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。五、负荷计算（一）施工现场用电设备及参数表编号用电设备名称与型号铭牌技术数据换算后设备容量Pe 1对焊机 100KVA JC=50%60.12塔式起重机 QTZ6331.7KW JC=25%31.73塔式起重机 QTZ2520.8KW JC=25%31.74交流电焊机 23.4KVA JC=50%13.245施工升降机 SC10022KW226钢筋切断机 5.5KW5.57木工圆锯 5.5KW5.58砂浆搅拌机 4KW49钢筋调直机 3.8KW3.810钢筋弯曲机 3.8KW3.811潜水泵 2.2KW2.212插入式振动器 1.1KW1.113插入式振动器 1.1KW1.1合计297.74对焊机铭牌暂载率Jc =50%，统一换算到暂载率Jc =100%，其换算后的设备容量为Pe =S'Cos=100××0.85=60.1KW塔式起重机铭牌暂载率Jc =25%，统一换算到暂载率Jc =25%，其换算后的设备容量为Pe =2P'=2×31.7×=31.7KW塔式起重机铭牌暂载率Jc =25%，统一换算到暂载率Jc =25%，其换算后的设备容量为Pe =2P'=2×20.8×=20.8KW交流电焊机铭牌暂载率Jc =50%，统一换算到暂载率Jc =100%，其换算后的设备容量为Pe =S'Cos=23.4××0.8=13.2KW（二）总设备容量及计算负荷该用电工程电气设备组成一个同类设备组，总需要系数Kx=0.47，综合功率因数Cos=0.6，总计算负荷为Pj=KxPe=0.47×301.74=141.82KW Qj= Pjtg=141.82×1.33=188.62KvarSj=Pj2+ Qj2=141.82 2+188.62 2=235.99KVAIj=Sj=235.99=358.56A×Ue1.732×0.38.总箱1 总箱1主要用于办公区域内的照明、空调用电等。根据以往经验完全满足其负荷。总箱2至分箱1的计算负荷功率因数Cos=0.8,Pj=13.24+5.5+1.1+4=23.84KW,Qj=Pjtg=23.84×0.75=17.88KvarSj=Pj2+ Qj2=23.84 2+17.88 2=29.80KVAIj=Sj=29.80=45.28A×Ue1.732×0.38总箱2至分箱2的计算负荷功率因数Cos=0.8,Pj=31.7+22+4+90=147.7KW,Qj=Pjtg=147.7×0.75=110.78KvarSj=Pj2+ Qj2=147.7 2+110.78 2=184.63KVAIj=Sj=184.63=280.52A×Ue1.732×0.38六、选择变压器依据上述数据综合业主考虑，后续工程采用800KVA的电力变压器来供给施工用电。该工程变电室由业主统一配置。七、选择导线与配电箱开关电器 (一)、总配电箱1、按允许温升初选导线截面计算负荷Ij=358.56A，选择导线：XV29-3×185+2×120，安全载流量为365A。2、按电压偏移校验导线截面查表电缆的电阻R0=0.103/Km，电抗X0=0.232/Km，电缆长度0.050km。U%=+=0.103×141.82×0.050+0.232×188.62×0.050=0.51+1.52=2.03% < 5%10×0.38210×0.382满足要求!总进线开关采用DZ20Y-400/3300，其脱扣整定电流值=400A。漏电保护器采用DZ20L-400/4300，总箱型号：JSP-Z/5-B。总箱2至分箱1干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=45.28A，Pj=23.84A，Qj=17.88Kvar干线选择：XV29-3×120+2×70，安全载流量为256A。2)按电压偏移校验导线截面查表电缆的电阻R0=0.158/Km，电抗X0=0.244/Km，电缆长度0.030km。U%=+=0.158×147.7×0.030+0.244×110.78×0.030=0.48+0.56=1.04% < 5%10×0.38210×0.382满足要求!干线开关选择：DZ20Y-400/3300，其额定电流值400A，漏电保护器选择：DZ20L-400/4300。总箱2至分箱2干线导线与开关电器选择1)按允许温升初选导线截面计算负荷Ij=280.52A，Pj=147.7A，Qj=110.78Kvar干线选择：XV29-3×120+2×70，安全载流量为286A。2)按电压偏移校验导线截面查表电缆的电阻R0=0.158/Km，电抗X0=0.244/Km，电缆长度0.030km。U%=+=0.158×147.7×0.030+0.244×110.78×0.030=0.48+0.56=1.04% < 5%10×0.38210×0.382满足要求!干线开关选择：DZ20Y-400/3300，其额定电流值400A，漏电保护器选择：DZ20L-400/4300。2、分配电箱分箱1根据前面计算，总箱至分箱干线型号：XV29-3×120+2×70，分箱总开关：DZ47-63/2,分箱箱型：JSP-F/8-B。分箱至交流电焊机支线导线与开关电器选择设备容量Pe=13.24KW，功率因数cos=0.8，设备计算负荷Ij =Pe=13.24= 43.55AUe×cos0.38×0.8支线选择：XV29-3×6+2×4，安全载流量为52A。支线开关选择：DZ47-63/2，脱扣整定电流为63A。分箱至木工圆锯支线导线与开关电器选择设备容量Pe=5.5KW，功率因数cos=0.8，设备计算负荷Ij =Pe=5.5= 10.45A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×2.5+2×1.5，安全载流量为32A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至插入式振动器支线导线与开关电器选择设备容量Pe=1.1KW，功率因数cos=0.8，设备计算负荷Ij =Pe=1.1= 2.09A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×2.5+2×1.5，安全载流量为32A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至钢筋调直机支线导线与开关电器选择设备容量Pe=3.8KW，功率因数cos=0.8，设备计算负荷Ij =Pe=3.8= 7.22A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×2.5+2×1.5，安全载流量为32A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至钢筋切断机支线导线与开关电器选择设备容量Pe=5.5KW，功率因数cos=0.8，设备计算负荷Ij =Pe=5.5= 10.45A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×2.5+2×1.5，安全载流量为32A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至钢筋弯曲机支线导线与开关电器选择设备容量Pe=3.8KW，功率因数cos=0.8，设备计算负荷Ij =Pe=3.8= 7.22A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×2.5+2×1.5，安全载流量为32A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至对焊机支线导线与开关电器选择设备容量Pe=60.1KW，功率因数cos=0.85，设备计算负荷Ij =Pe=60.1= 186.07AUe×cos0.38×0.85支线选择：XV29-3×70，安全载流量为213A。支线开关选择：DZ20-250T/3330，脱扣整定电流为250A。分箱至插入式振动器支线导线与开关电器选择设备容量Pe=1.1KW，功率因数cos=0.8，设备计算负荷Ij =Pe=1.1= 2.09A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×2.5+2×1.5，安全载流量为32A。支线开关选择：DZ47-32/2，脱扣整定电流为32A。分箱至塔式起重机支线导线与开关电器选择设备容量Pe=20.8KW，功率因数cos=0.8，设备计算负荷Ij =Pe=20.8= 39.5A1.732×Ue×cos1.732×0.38×0.8支线选择：XV29-3×35+2×16，安全载流量为90A。支线开关选择：DZ47-63/2，脱扣整定电流为63A。分箱2根据前面计算，总箱至分箱干线型号：XV29-3×120+2×70，分箱总开关：DZ20Y-400/3300,分箱箱型：JSP-F/3-B。分箱至塔式起重机支线导线与开关电器
