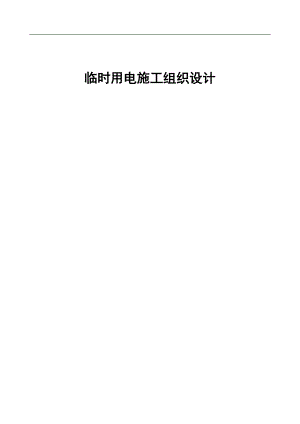

临时用电施工组织设计3.doc

临时用电施工组织设计目 录一、工程概况2二、负荷计算2三、用电说明2四、变压器容量计算及选择3五、电缆及开关选择31、钢筋加工区用电计算：32、桩基作业区用电计算：43、各二级箱到一级配电箱电缆及开关计算：44、从箱式变压器到临时现场各一级配电总箱的电缆计算：4六、施工用电系统图：（见图）5七、配电箱的制作要求及开关设置71、配电箱制作的一般要求72、配电箱开关电器选择、配置8八、配电线路一般要求8九、接地、接零装置81.工作接地82.重复接地83.检修接地84.保护接零85.接地体装置的设置96.接地电阻的检测9十、安全用电措施91、安全用电技术措施92、安全用电组织措施12十一、电气防火措施131、电气防火技术措施132、电气防火组织措施13综合治理工程一期北岸及跨河桥梁工程第标段临时用电施工组织设计一、工程概况本清河北路道路工程第标段施工范围：K12+281.88K13+596.99，位于清河北路与二环东路交叉路口东侧华山路，全长1300米。标准红线宽50米，道路横断面型式采用两块板，中间7米绿化带，两侧各11.75米机动车道（双向六车道），9.75米慢行一体，其中1.75米绿化带，5米慢车道，3米人行道。本标段的华山路桥工程位于规划华山路跨越小清河处。规划宽度为110米，断面型式为复式河槽。桥梁结构型式为后张预应力变截面连续梁桥，跨径布置29+45+29米。桩基施工需成桩孔64颗。特根据现场实际情况编制本施工组织设计。二、负荷计算负荷明细表1、钻机75KW六台2、镝灯3.5KW两台3、钢筋调直机7.5KW一台4、钢筋弯曲机2.8KW一台5、钢筋切断机3.5KW一台6、砼震动棒1.5KW三台7、平板震动器0.5KW二台8、电锯5.5KW一台9、电刨1.5KW一台10、闪光对焊机100KVA(80KW)一台11、交流电焊机22kvA(16kw)三台11、照明15KW三、用电说明本工程施工用电主要集中在前期桥梁施工阶段，用电量负荷最集中,故施工临时用电组织设计以此阶段为主要计算依据。现场用电主要为施工用电，施工用电为三相用电，其余为单相用电。由于本工程用电负荷较大,工程附近又没有较大的用电企事业单位,所以采取就近高压取电经变压器供电的方案.四、变压器容量计算及选择全负荷计算：S=K1P1/COS+K2S2+K3S3+K4S4P1为电动机额定功率P1=6×75+7.5+2.8+3.5+5.5+1.5S2为电焊机额定容量S2=100+22×3=166KVAS3为室内照明容量S3=15KWS4为室外照明容量S4=7KW1 、2、3、4为需要系数，查资料取:1=0.55 2=0.6 3=0.8 4=1.0cos为电动机平均功率因数，查资料得：cos0.8全负荷计算：S=K1P1/COS+K2S2+K3S3+K4S4=323.7+99.6+12+7=442.3KVA500KVA故选择500KVA的箱式变压器可以满足现场用电.五、电缆及开关选择1、钢筋加工区用电计算：根据现场实际情况，钢筋加工区共配备用电设备为：钢筋调直机1台、钢筋弯曲机1台、钢筋切断机1台、闪光对焊机1台。计算过程如下：a钢筋调直机所用分箱1-3-a供电电缆计算。I=7.5×103/1.732×380×0.8=14.24A故选用电缆规格为:YZ-3×6+2×4,配用规格为32A自动开关。b钢筋弯曲机b所用分箱1-3-b计算I=2.8×103/1.732×380×0.8=5.31A故选用电缆规格为YZ-3×4+2×2.5电缆，配用16A自动开关和漏电开关。c钢筋切断机c所用分箱1-3-c电缆计算I=3.5×103/1.732×380×0.8=6.65A故选用电缆规格为YZ-3×4+2×2.5配用16A自动开关和漏电开关。e闪光对焊机所用分箱1-3-e电缆计算：电焊机暂截率一般为1=50%。故换算系数为2=100%。则：S=（1/2）1/2XS=（50%/100%）1/2X100=75所以I=75X103/1.732×380×0.8=142.44A故选用电缆规格为YZ-3×35+2×16配用150A自动开关和漏电开关。2、桩基作业区用电计算：根据现场实际情况桩基作业区区共有用电设备:六台钻机、两台镝灯、计算过程如下：a钻机所用分箱：2-3-a 电缆计算：I=75×103/1.732×380×0.8=142.44A则选用电缆规格为YZ-3×35+2×16，配用150A自动开关和漏电开关。其余五台钻机所用分箱分别：2-3-a2,2-3-a3,2-3-a4,2-3-a5,2-3-a6,所用电缆及开关同2-3-a b镝灯b照明灯所用分箱2-3-b电缆计算：I=3.5×103/1.732×380×0.8=6.65A故选用电缆规格为YZ-3×4+2×2.5配用30A自动开关和漏电开关。c镝灯c照明所用分箱2-3-C电缆及自动开关和漏电开关同2-3-b分箱。3、各二级箱到一级配电箱电缆及开关计算：a、钢筋加工区1-2-a二级箱的最大用电负荷为：80KW则I=80×103/1.732×380×0.8=152A考虑到不可预见的临时用电故选用电缆规格为YZ-3×50+2×35，配用200A自动空开。b、钢筋加工区1-2-b二级箱最大用电负荷为：63KW则I=63×103/1.732×0.8×380=120A选用电缆规格为YZ-3×50+2×35电缆，配用200A自动空开。c、桩基作业区2-2-a、2-2-b二级箱最大用电负荷各为153.5KWI=153.5×103/1.732×380×0.8=292A选用电缆规格为YZ-3×120+2×35,配用400A自动空开.d、办公区照明3-2-a、空调3-2-b二级箱最大用电负荷15KW，则I=15×103/1.732×380×0.8=28.5A选用电缆规格为YZ-3×6+2×4,配用30A自动空开4、从箱式变压器到临时现场各一级配电总箱的电缆计算：a、钢筋加工区一级配电箱1-1-a#的供电电缆:(负荷为80+63=143KW)I=0.8×143×103/1.732×380×0.8=217A选用电缆规格为YZ-3×70+2×25,配用250A自动开关和漏电开关.b、桩基作业区一级箱2-1-a#最大用电负荷为153.5×2=307KWI=0.8×307×103/1.732×380×0.8=466A选用电缆规格为YZ-3×185+2×50,配用600A自动开关和漏电开关.六、施工用电系统图：（见图）七、配电箱的制作要求及开关设置本工程临时用电的总配电箱、分配电箱、开关箱，须由具有相当资质的专业配电箱生产厂家根据本设计提供的系统图、配电箱安装一般要求及有关技术、安全、工艺方面要求进行加工制作。1、配电箱制作的一般要求1.配电箱、开关箱安装要端正、牢固，移动式的箱体应装设在坚固的支架上。固定式配电箱、开关箱的下皮与地面的垂直距离应大于1.3m，小于1.5m。移动式分配电箱、开关箱的下皮与地面的垂直距离不小于0.6m。配电箱、开关箱采用铁板或优质绝缘材料制作，铁板的厚度应为1.52mm。 2.配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。3.配电箱内的电器应收先安装在金属或非木质的绝缘安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱体应作电气连接。 4.配电箱、开关箱内的各种电器应按规定的位置紧固在安装板上，不得歪斜和松动。并且开关电器之间、开关电器与箱体四周的距离应符合有关工艺标准的要求。 5.配电箱、开关箱内的工作零线和保护零线须分别通过N接线端子板和PE接线端子板排接。接线端子板尽可能做到一个螺栓接一个线头。6.配电箱、开关箱内的连接线应采用绝缘导线，导线截面应与系统图中进出线一致。导线接头不得松动，不得有外露带电部分。7.导线剥削处不应伤线芯，导线压头应牢固可靠，多股导线应加装线鼻(有压线孔著除外)。如必须穿孔用顶丝压接时，多股线应搪锡后再压接，不得减少导线股数。 8.各种箱体的金属构架、金属箱体，金属安装板以及箱内电器的正常不带电的金属底座、外壳等必须做保护接零，保护零线应经过接线端子板连接。 9.配电箱后面的排线需排列整齐，绑扎成束，并用卡钉固定在安装板上，安装后引出及 引入的导线应留出适当余度，以便检修。 10.分配电箱、开关箱应设为警示色桔黄色，电箱门上喷设电气警示标志。11.分配电箱、开关箱须具有防雨功能，并设置门锁。12.分配电箱、开关箱的宽度、厚度、高度，由加工制作单位对照系统图按有关工艺标准确定。2、配电箱开关电器选择、配置1、总配电箱、分电箱、开关箱内开关电器（刀开关、熔断器、漏电保护开关、断路器等）的规格由厂家根据系统图内标注的计算电流，按规范要求进行配置。2、总电箱、开关箱须具有漏电保护功能，动作电流、动作时间须符合规范要求。3、总电箱内须具总隔离、总过流保护功能，分路隔离、分路过流保护功能。4、总电箱、分电箱、开关箱内均须设专用N、PE接线端子板。八、配电线路一般要求1.由总配电箱引至各分配电箱的电力电缆，埋地深为0.6m，在电缆上下铺设100mm厚黄砂，在电缆上面加盖砖块或水泥预制块；电缆转角弧度须符合有关规定要求；做硬化路面或机械设备就位前，须将过路套管或电缆过路地沟设置好。2.由分电箱引至开关箱的电源线可采用YZ型普通橡套电缆穿钢管埋地敷设。3.由开关箱引至用电设备的电源线采用设备随机电源线，穿钢管埋地敷设。九、接地、接零装置1.工作接地由现场变压器提供电力的供电系统采用中性点直接接地的TN-S系统，变压器低压侧零线的工作接地应由变压器安装单位负责设置。2.重复接地配电供电系统，采用TN-S保护接零系统，在总配电箱进线处对进户保护零线设置重复接地，并引至PE汇流排；分别线路末端、架空线路转角处对保护零线设置重复接地装置。3.检修接地当系统停电检修时，须将已断电的的正常情况带电部分暂时接地，其做法是：通过具有接线甲的多股软电线与接地体作电气连接，于检修结束后，先撤接地线，再送电，以保证检修人员在检修过程中的安全。4.保护接零4.1.专用保护零线由总配电屏（箱）内PE汇流排引出，至各分配电箱PE接线端子，再由分配电箱PE端子引至各开关箱PE接线柱。4.2.施工现场所有用电设备正常工作时不带电的金属外壳均应做保护接零，用电设备的保护零线一端须压接在设备外壳带接地标志的螺栓上，另一端须压接在开关箱PE接线柱、PE接线端子上。4.3.专用保护零线截面不小相线截面的一半，并不小于2.5mm2，采用多股铜芯软线，线头须设专用接线鼻，并使用平垫、弹簧垫以使连接可靠。4.4.专用保护零线采用绿黄双色线，绿/黄双色线不许用作负荷线，也不许用其它颜色电线用作保护接零线。4.5.现场所有配电箱外壳和电缆线金属保护层均做须保护接零，配电箱门与箱体之间应用多股软铜线作可靠电气连接。4.6.PE汇流排、PE端子排应做到一个螺栓只接一根保护零线。5.接地体装置的设置1设置人工接地体，
