临时用电施工组织设计25.doc

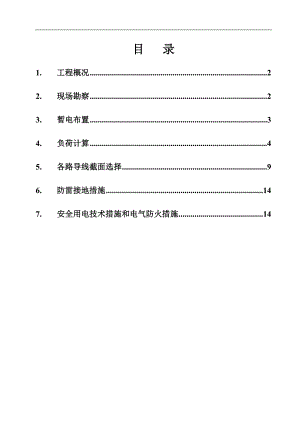

目 录1.工程概况22.现场勘察23.暂电布置34.负荷计算45.各路导线截面选择96.防雷接地措施147.安全用电技术措施和电气防火措施14一、编制依据序号文 件 名 称文 件 编 号1施工现场临时用电安全技术规范JGJ46-882建筑工程施工现场供用电安全规范GB50194-933低压配电设计规范GB50054-954供配电系统设计规范GB5052-956通用用电设备配电设计规范GB50055-937甲方提供的现场电源资料8现场临时用电设备负荷和配置资料9施工图纸二、工程概况序号项目内 容1工程名称*工程2地理位置某某基地3建筑面积394746m24建筑功能公共建筑5建筑层数-4/7/256建筑高度A-1楼44.35米，A-2楼99.25米7绝对标高±0.00=48.0508结构特点框架结构9甲方提供电源从六圈变配电所引来10KV电源，现场设置6台变压器，分别布置在施工现场四周紧靠着施工基坑，现场北面是四环路，西面是百强大道，东临基地10号路，西面是空地。季节风向以春、秋西北风为主，风力较强 1. 现场勘察拟建场地位于某某斜对面，建筑场地类别为类，拟建场土方工程已基本结束。现场布置情况：基础、主体结构期间采用8台MC180型塔吊（R=60m）、1台MC180型塔吊（R=55m）。详细位置见临时用电平面布置图。现场设有钢筋加工厂、木工棚、安装加工棚、外施队厕所、砂浆搅拌站，配电房，地泵房等设施。电源进线方式：甲方提供已有500kVA变压器六台,变压器位于现场四周，详细位置见临时用电平面布置图。2. 暂电布置变压器容量线路供电目标配电形式500kVA第1路供3号塔吊、钢筋加工场、木工棚、部分施工机械设备以及东区照明用电由1号变压器引出至1-AP箱进入现场，由1-AP箱引出至1-AP15箱。500kVA第2路供2号、7号塔吊、钢筋加工场、木工棚、部分施工机械设备以及南区照明用电由2号变压器引出至7-AP箱进入现场。500kVA第3路供1号、5号塔吊、钢筋加工场、木工棚、部分施工机械设备以及西南区照明用电由3号变压器引出至3-AP箱进入现场，由3-AP箱引出至3-AP17箱。500kVA第4路供8号塔吊、钢筋加工场、木工棚、部分施工机械设备以及西区照明用电由变压器引出至4-AP箱进入现场，由4-AP箱引出至4-AP17箱。500kVA第5路供10号塔吊，部分施工机械设备以及北区照明用电由变压器引出至8-AP箱进入现场。500kVA第6路供6号、9号塔吊，部分施工机械设备以及东北区照明用电由变压器引出至6-AP箱进入现场，由6-AP箱引出至6-AP17箱。线路敷设方式：本工程配电线路实行三相五线制,严格按照中华人民共和国城乡建设环境保护部标准JGJ46-88的要求，采用TN-S接零保护系统供电。各路导线均选用YC型通用橡套软电缆，各路主电缆采用埋地敷设方式。线路由变压器先引至N-AP箱，再由N-AP箱引至N-APN箱。所有设备均设3级配电2级漏电保护。各路主电缆采用沿电缆沟及埋地敷设。配电箱及电缆布置：详见现场电气平面布置图D-1及现场配电箱系统图D-2-1、2、3、4。3. 负荷计算3.1. 主要机械设备表高峰用电生产动力设备一览表序号设备型号名称数 量设 备 容 量小计（KW）1固定式塔吊（60米臂长）880KW6402固定式塔吊（55米臂长）180KW803GW-40B钢筋弯曲机164KW644GQ-40B钢筋切断机164KW645钢筋调直机87.5KW606直螺纹加工机械484KW1927BZX-300电焊机2430KW7208木工机械830KW2409室内外照明200KW20010室内照明设备总功率合计22603.2. 负荷计算P计=1.05×（K1P1+K2P2+K3P3）式中 P计 计算负荷（KW）；1.05 用电不均匀系数；P1 全部施工用电动力设备额定容量之和；P2 室内照明设备额定容量之和；P3 室外照明设备容量；K1 全部施工用电动力设备需要系数，设备总数在10台以内时K1 =0.75；设备总数在1030台时K1=0.7；设备总数在30台以上时 K1=0.6；该工程设备较多（超过70台），故设备需要系数K1取0.5。K2 室内照明设备系数，取0.8K3室外照明设备系数，取1.0变压器容量验算临时用电计算负荷求出后，变压器容量S可按下列公式计算：S变 =1.05P计/ COS式中 S变 计算出的变压器所需容量 （kVA）； P计 施工现场临时用电计算负荷（kW）； COS 用电设备功率因数，一般建筑工地可取0.75。第一路用电负荷表序号用电部位数 量负荷小计（KW）1木工棚130302钢筋棚170703安装加工棚2811624塔吊180805照明11212合计3544.2.1 第1路(3号塔)：P1=342kW； P3=12kW；K1=0.5；K3=1；P计 1 =1.05×（K1P1+K3P3）=1.05×（0.5×342 +1×12）=192.2kW第二路用电负荷表序号用电部位数 量负荷小计（KW）12号塔吊，7号塔吊2801602照明11212合计1724.2.2.第2路(2号塔、7号塔)：P1=160kW； P3=12kW；K1=0.5； K3=1；P计2 =1.05×（K1P1 + K3P3）=1.05×（0.5×160 +1×12）=99.6kW第三路用电负荷表序号用电部位数 量负荷小计（KW）1木工棚130302钢筋棚2701403安装加工棚181814塔吊2801605照明22424合计4354.2.3 第3路(1号塔、5号塔)：P1=411 kW； P3=24kW；K1=0.5； K3=1；P计 3 =1.05×（K1P1 + K3P3）=1.05×（0.5×411+1×24）=197.8kW第四路用电负荷表序号用电部位数 量负荷小计（KW）1木工棚230602钢筋棚2701403安装加工棚181814塔吊180805照明11212合计3734.2.4 第4路(8号塔)：P1=361kW； P3=12kW；K1=0.5； K3=1；P计4 =1.05×（K1P1 + K3P3）=1.05×（0.5×361 +1×12）=202.1kW第五路用电负荷表序号用电部位数 量负荷小计（KW）15号塔吊180802照明11212合计924.2.5第5路(10号塔)：P1=80 kW； P3=12kW；K1=0.5； K3=1；P计5 =1.05×（K1P1+ K3P3）=1.05×（0.5×80+1×12）=54.6kW第六路用电负荷表序号用电部位数 量负荷小计（KW）1木工棚230602钢筋棚2701403安装加工棚181814塔吊180805照明11212合计3734.2.6第6路(9号塔)：P1=3614 kW； P3=12kW；K1=0.5； K3=1；P计6 =1.05×（K1P1+K2P2+K3P3）=1.05×（0.5×361+1×12）=202.1kW4.2.7变压器容量验算 500kVA变压器（第1路）：S变 = 1.05P计/ COS=1.05×192.2/0.75 =269.1kVA甲方所提供500kVA的变压器满足现场施工需要。 500kVA变压器（第2路）：S变 = 1.05P计/ COS=1.05×99.6/0.75=139.44kVA甲方所提供500kVA的变压器满足现场施工需要。 500kVA变压器（第3路）：S变 = 1.05P计/ COS=1.05×197.8/0.75=276.92kVA甲方所提供500kVA的变压器满足现场施工需要。 500kVA变压器（第4路）：S变 = 1.05P计/ COS=1.05×202.1/0.75=282.94 kVA甲方所提供500kVA的变压器满足现场施工需要。 500kVA变压器（第5路）：S变 = 1.05P计/ COS=1.05×54.6/0.75=76.44 kVA甲方所提供500kVA的变压器满足现场施工需要。 500kVA变压器（第6路）：S变 = 1.05P计/ COS=1.05×202.1/0.75=282.94 kVA甲方所提供500kVA的变压器满足现场施工需要。4. 各路干线截面选择各路干线的导线均选用YC型通用橡套软电缆，电源线路由变压器引至N-AP箱，再由N-AP箱分路引至N-APN箱，各路主电缆采用埋地敷设,（计算依据均取自简明施工计算手册表18-19、24；）。计算如下：4.1. 一号变压器负荷情况序号用电部位数 量负荷小计（KW）1木工棚130302钢筋棚170703安装加工棚2811624塔吊180805照明11212合计3545.1.1从500 kVA变压器到1-AP箱,P总=192.2kW；U线=380V; =0.75；L= 12m按允许电流计算：I线 = =1000*192.2/1.732*380*0.75=389.4A根据建筑电气通用图集查得，电缆截面面积可取S=185mm2按允许电压降计算：S=(192.2*12/77*7%) %=4mm2 根据计算容许电流值，电缆截面面积取S=185mm2，选用一块容量为600A的漏电保护开关可满足要求。5.1.21）从500 kVA变压器到6-AP箱,P总=202.1kW；U线=380V; =0.75；L= 12m按允许电流计算：I
