临电施工方案1.doc

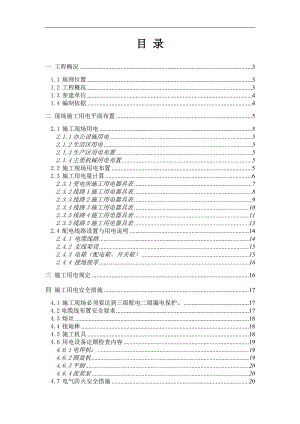

目 录一 工程概况31.1 地理位置31.2 工程概况31.3 参建单位41.4 编制依据4二 现场施工用电平面布置52.1 施工现场用电52.1.1办公设施用电52.1.2生活区用电52.1.3生产区用电布置52.1.4主要机械用电布置52.2 施工现场用电布置52.3 施工用电量计算62.3.1变电所施工用电器具表72.3.2线路1施工用电器具表82.3.3线路2施工用电器具表92.3.4线路3施工用电器具表102.3.5线路4施工用电器具表112.3.5线路5施工用电器具表132.4 配电线路设置与用电说明142.4.1 电缆线路142.4.2 支线架设152.4.3 电箱（配电箱、开关箱）152.4.4 接地接零16三 施工用电规定16四 施工用电安全措施174.1 施工现场必须要达到三级配电二级漏电保护。174.2电缆线布置安全要求174.3 熔丝184.4 接地棒184.5 施工机具184.6 用电设备定期检查内容194.6.1电焊机：194.6.2圆盘机194.6.3平刨204.6.4泥浆泵204.7 电气防火安全措施20五 供电方式及保护措施205.1 供电方式205.2保护措施20附图-1 施工现场临时用电平面布置图一、工程概况1.1 地理位置本工程建设地点位于某某八滧港以东。1.2 工程概况本工程为某某县某某污水处理厂一期工程厂区工程，一期场地占地面积47364m2,构筑物占地面积4607 m2，建筑物占地面积2465 m2，主要包括鼓风机房、变配电间、综合楼、机修车间及仓库、污泥浓缩脱水机房、门卫、进水泵房上部建筑、出水泵房上部建筑等8个建筑物单体工程，以及粗格栅及进水泵房、细格栅及曝气沉砂池、A/A/O生物反应池、配水井及污泥泵房、二沉池、紫外线消毒池、出水泵房下部结构、高位井、均质池等9个构筑物单体工程。如下表所示：新建建筑物一览表序号单体名称建筑面积（m2）平面外包尺寸（m）结构形式建筑高度（m）1鼓风机房186.3424.2×7.7单层钢砼框架结构7.92变配电间250.822.8×117.93综合楼合计2311.53一层1140.5二层738.07三层528.96/三层钢砼框架结构总14.25一层3.6二层3.6三层7.054机修车间及仓库451.3636.4×12.4单层钢砼框架结构5.75污泥浓缩脱水机房414.6428.4×14.69.06门卫34.87.4×4.73.97进水泵房上部建筑99.512.2×8.1512.478出水泵房上部建筑136.0812.6×10.88.8新建构筑物一览表序号单体名称平面尺寸结构高度主要施工工艺埋深1粗格栅及进水泵房21.6m×12.211.85m沉井11.55m2细格栅及曝气沉砂池矩形7m×4.85m矩形15.9m×6.9m7.7m大开挖3.2m3AAO生物反应池76.75m×31.6m7.8m大开挖3.6m4配水井及污泥泵房平面半圆形4.5m矩形结构8.4m×5.45m7.8m大开挖4.25m5二沉池20.4m4.9m大开挖2.8m6紫外线消毒池15.8m×5.4m5.5m大开挖3.4m7出水泵房下部结构13.2m×11.4m5.45m大开挖3.55m8高位井8.8m×8.7m12.3m沉井8.5m9均质池13.9m×7.1m4.65m大开挖2.05m1.3 参建单位1 建设单位：上海某某水务建设管理有限公司2 设计单位：同济大学建筑设计研究院（集团）有限公司3 施工单位：上海市第一市政工程有限公司1.4 编制依据l 业主及设计提供的图纸以及其它相关资料；l 施工现场临时用电安全技术规范 JGJ462005l 建筑施工安全检查评分标准 JGJ591999l 建筑机械使用安全技术规程 JGJ332001l 简明施工计算手册 中国建筑工业出版社二 现场施工用电平面布置2.1 施工现场用电2.1.1办公设施用电现场办公室利用一栋原征用楼房及新建3间活动板房作为业主、监理、总承包、施工单位的办公用房，共计11间。其中征用楼房每个办公室设挂式空调，会议室设立式空调。办公室照明为双管日光灯。2.1.2生活区用电在本工程西北角办公楼南侧设置生活区，生活区设置宿舍、食堂、浴室、厕所等生活设施，搭建一幢两层的彩钢板活动房作为宿舍，宿舍每间设双管日光灯。食堂采用一幢单层的彩钢板活动房，按照食堂要求进行布置用电设备。2.1.3生产区用电布置1）生产区共布置1个木工加工区及钢筋加工区作为材料加工区。木工加工区内配木工组合机械；钢筋加工场，内配钢筋加工综合机械。2）标准养护室设置在生产区内，共1间，配置挂式空调和防爆灯。2.1.4主要机械用电布置综合楼布置1台角铁井架用于垂直运输。2.2 施工现场用电布置2.1 施工临时用电源需由业主提供200KVA临时总用电量，从施工现场的临时变电所接出至1配电箱内（电源接入点由业主提供），采用70 mm2的电缆线。施工临时用电采用埋地的方式进行敷设，2配电箱由1配电箱接出，一路采用50mm2的电缆线穿过AAO池北侧围墙及道路埋设，引至AAO池西侧。一路采用35mm2的电缆线沿道路及围墙进行埋设，引至综合楼。一路采用35 mm2的电缆线穿过AAO池北侧围墙埋设，引至生活区。另两路采用35mm2的穿过西侧临时围墙及边门所在道路进行埋设，分别引至粗格栅及机修车间。施工用电由埋地线引入2配电箱内，然后由50mm2或35mm2的电缆线埋地接至各楼层或者施工用电点。2.2 整个施工现场按30m间距一只均匀分布在整个施工区域围墙内侧，楼层施工用电，采用50mm2或35mm2电缆线就近由2分配电箱接出。2.3 井架及固定用电机械的施工用电均采用35mm2电缆从专用电箱内接出。2.4 整个施工现场共配置施工用照明灯10只，基础结构施工阶段在基坑设置一个灯架，每个灯架上布置1个3.5KW镝灯以满足施工面夜间施工需要；在主体结构施工时，将其移至施工外脚手上，以后随脚手的升高而升高，结构施工阶段利用高吊塔身搭设照明平台，平台上设置2只3.5KW镝灯，满足施工面夜间施工需要。2.5电缆线采用埋地铺设，埋地深度不小于700mm，并在电缆线紧临的上下左右用50mm的细砂保护，并覆盖砖进行保护。2.6 本工程临时用电采用TNS保护系统的三相五线制，且使用铜芯电缆。2.3 施工用电量计算2.3.1变电所施工用电器具表1）办公区室内照明用电功率序号名称数量功率（KW）1日光灯280.04×28=1.122空调101.25×10=12.53其它60.10×6=0.6合计14.22 KW2）生活区用电功率序号名称数量功率（KW）1日光灯36 0.04×36=1.442食堂15合计16.44KW3）室外照明用电功率序号名称数量功率（KW）1镝灯83.5×8=282碘钨灯101.0×10=10合计38 KW4）电动机械用电功率序号名称数量功率（KW）1碰焊机1台45×1=452角铁井架1台10×1103砂浆搅拌机2台3.5×2=74钢筋切断机1台5.5×1=5.55钢筋弯曲机2台5.5×2=116木工圆盘锯1台7.5×1=7.57木工电刨1台2.8×1=2.88潜水泵2台3.5×3=79插入式振动器4台1.1×4=4.410交流电焊机2台4.5×2=9合102.3KW工地临时总供电计算书 一、用电量计算: 工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2 室内照明设备同时使用系数，取0.8； K3 室外照明设备同时使用系数，取1.0；本例计算中 K1=0.75； K2=0.80； K3=1.00； 经过计算得到 P = 1.1（0.75*120.3+0.8*30.66+1.0*38）=151KW，需业主提供不少于200KW的电源，满足使用要求。2.3.2线路1施工用电器具表1）室外照明用电功率序号名称数量功率（KW）1镝灯23.5×2=72碘钨灯41.0×4=4合计11KW2）电动机械用电功率序号名称数量功率（KW）1碰焊机1台45×1=452钢筋切断机1台5.5×1=5.53钢筋弯曲机2台5.5×2=114木工圆盘锯1台7.5×1=7.55木工电刨1台2.8×1=2.86砂浆搅拌机1台3.5×1=3.57潜水泵2台3.5×2=78插入式振动器4台1.1×4=4.49交流电焊机2台4.5×2=9合95.7KW工地临时供电计算书2） 用电量计算: 工地临时供电包括施工及照明用电两个方面，计算公式如下： 其中 P 计算用电量(kW)，即供电设备总需要容量； Pc 全部施工动力用电设备额定用量之和； Pa 室内照明设备额定用电量之和； Pb 室外照明设备额定用电量之和； K1 全部施工用电设备同时使用系数； 总数10台以内取0.75；1030台取0.7；30台以上取0.6； K2
