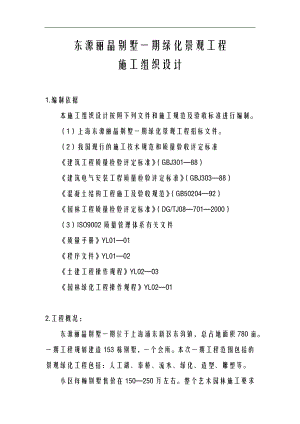

东源丽晶别墅一期绿化景观工程施工组织设计1.编制依据 本施工组织设计按照下列文件和施工规范及验收标准进行编制。 （1）上海东源丽晶别墅一期绿化景观工程招标文件。 （2）我国现行的施工技术规范和质量验收评定标准 建筑工程质量检验评定标准（GBJ30188） 建筑电气安装工程质量检验评定标准（GBJ30388） 混凝土结构工程施工及验收规范（GB5020492） 园林工程质量检验评定标准（DG/TJ087012000） （3）ISO9002质量管理体系有关文件 质量手册YL0101 程序文件YL0102 土建工程操作规程YL0203 园林绿化工程操作规程YL02012.工程概况： 东源丽晶别墅一期位于上海浦东新区东沟镇，总占地面积780亩。一期工程规划建造153栋别墅，一个会所。本次一期工程范围包括的景观绿化工程包括：人工湖、泰桥、流水、绿化、造型、雕塑等。 小区每幢别墅售价在150250万左右。整个艺术园林施工要求较高，每幢别墅花园各异，造型别致，花木品种繁多，设计要求工期紧，要求配合9月中旬正式预售。 绿化景观工程的主要项目有：A、景观道路绿化带：6000m2 景观小品：喷泉40 m2 涌泉10 m2 滚石园90 m2 景墙30 m2 序列雕塑5只 标志性雕塑2 m2 花坡100 m2 涌泉小广场80 m2 灯光树池30 m2 景观灯柱 植物配景B、巨峰路林带：25200 m2 景观小品：林间小道143 m 观景亭 观景平台40 m2 入口广场200 m2 植物配景C、申江路林带：4120 m2D、小区水池面积：3700 m2（水泵及循环系统） 大型湖泊：710+900+620（景观道路） 水榭：80 m2 水质平台：100 m2 滚瀑水景：130 m2 湖畔走廊：100 m 泰桥：10 m×15 mE、会所集中绿地：12620 m2（1）停车场：80 m2（2）硬地：200 m2（3）水景（观赏）：10 m2 阳光游泳池：40 m2F、其它诸如：（1）灯光照明：庭院灯70W/80 m2一只 草坪灯25W/80 m2一只 路 灯250W/15 m2一只 水下照明灯水景下设置（2）土方量：水池需挖方18000 m3，就地平衡。3.各主要分部施工方案 由于本工程的图纸没有出全，因此对所有项目的施工方法不能一一详述，我们将对一些主要项目的施工方法进行阐述。 3.1整体测量放样 本工程施工测量放样按照工程测量规范（GB5002693）标准实施。测量仪器采用先进的全站仪、经纬仪、水准仪。 本工程是别墅环境景观工程，测量放样不同于一般的工业与民用建筑物。本工程要测量放样的项目较多，比如道路整体测量放样、园林小品测量放样等，这些项目在施工中也要不断地根据工程的进展情况进行测量放样。 别墅环境施工中由于一般施工范围较大，因此在放线过程中，首先应建立施工范围内的控制测量网。控制测量网以建筑物为基准点，进行平面测量和高程控制测量。根据道路、河道、园林小品等项目的实际情况，增设若干个测量控制点。 3.2河道、水景墙的施工方案本工程河道是穿流在别墅群的小溪流，小溪流可能较浅，由于施工场地限制，而且深度也不深，因此采用小型挖掘机开挖，人工修整河道。3.2.1河道施工方案（1）河道都是钢砼浅水池，钢筋绑扎时，应仔细检查钢筋的直径、间距、位置、搭接长度，上下层钢筋的间距，保护层的厚度等等，均应符合施工规范要求，上下层钢筋均用撑铁加以固定，使之在浇捣过程中不发生变位。（2）底板应一次连续浇筑完，不留施工缝。平底板的浇捣顺序应从中间向两侧进行。施工间歇时间不得超过混凝土的初凝时间。如混凝土在运输过程中产生初凝或离析现象，应在现场拌板上进行二次搅拌，方可入模浇捣。因板的厚度较薄，采用平板式振动器振捣。（3）池壁为现浇混凝土，底板与池壁连接处的施工缝可留在基础上口20CM 处。留置凹槽。钢筋连续不断开。（4）混凝土浇捣后，其强度未达1.2N/MM2 时禁止振动，不得在底板上搭设脚手架、安装模板或搬运工具，并注意对混凝土的养护。（5）在侧壁混凝土浇捣前，必须用钢丝刷将原有混凝土表面的疏松面刷去，然后用水冲洗干净，并使原有混凝土充分湿润。（6）为了加强新老混凝土的结合，在浇捣新混凝土之前，在原有混凝土结合面先铺一层1CM厚12水泥砂浆。（7）水池的钢砼侧壁采用木模板进行支模，外模支好后，扎结侧壁钢筋，最后封内模板。内外模板用M10mm双头螺栓固定，螺栓中间焊50*50*5的钢板止水片。拆模后割去螺栓外露部分，并用水泥砂浆嵌补严密。水池在铺贴做装饰面层前应进行试水工作，检查一下水池是否有渗漏，如果有渗漏，则应用高标号的水泥砂浆进行嵌补粉刷，直至完全不渗漏水，才能做装饰面层。 3.2.2水景墙的施工方案 水景墙大多数是钢筋混凝土结构，高度不高，壁不厚，施工时，钢筋应从基础伸到水景墙的最高点，不宜断开，浇捣砼时，可能支模有一定的困难，因此，如果分二次浇捣，则施工缝应断在地面标高以上，断面处留置凹槽或凸槽，第二次浇捣时，应该用高标号水泥砂浆接浆。 砼应该浇捣密实，不应该有蜂窝麻面，更不应有露筋、孔洞。 外装饰石块，采用穿钢丝的方法与砼体连接，如果装饰石块较大，则要在砼体上预埋铁板与石块的铁丝焊接，或打膨胀螺栓与石块连接，石块与砼体墙之间的空隙用C20细石砼灌实、灌密。 石块与石块之间缝隙应在25mm之间，但不应是空隙缝，而应是水泥浆缝。 做好各种管道的预埋、预留工作。 3.3林间小道的施工 林间小道是供居民散步、步行走路的小路。小路的面层大多数为卵石、块石、植草砖，根据其规格形状、尺寸的不同，铺砌成不同形式的道路。 （1）块石道路 块石材料作路面面层。在面层与道路基层之间所用的结合层做法有两种，一种用湿性的水泥砂浆、石灰砂浆或混合砂浆作为材料，另一种是用干性的细砂、石灰粉、灰土（石灰和细土）、水泥粉砂等作为结合材料或垫层材料。 1）湿法铺筑 用厚度为l.52.5cm的湿性结合材料，如用12.5或13水泥砂浆、13石灰砂浆、M2.5混合砂浆或12灰泥浆等，垫在路面面层混凝土板上面或路面基层上面作为结合层，然后在其上砌筑片状或块状贴面层。砌块之间的结合以及表面抹缝，亦用这些结合材料，以花岗石、高压水泥砖、碎拼石片、马赛克等片状材料贴面铺地，都要采用湿法铺砌。用预制混凝土方砖、砌块或粘土砖铺地，也可以用这种铺筑方法。 2）干法铺筑 以干性粉砂状材料，作路面面层砌块的垫层和结合层。这类的材料常见有：干砂、细砂土、13水泥干砂、13石灰干砂、37细灰土等。铺砌时，先将粉砂材料在路面基层上平铺一层，厚度是：用于砂、细土作垫层厚35cm，用水泥砂、石灰砂、灰土作结合层厚2.53.5cm，铺好后抹平。然后按照设计的砌块、砖块拼装图案，在垫层上拼砌成路面面层。路面每拼装好一小段，就用平直的木板垫在顶面，以铁锤在多处震击，使所有砌块的顶面部保持在一个平面上，这样可使路面铺装得十分平整。路面铺好后，再用干燥的细砂、水泥粉、细石灰粉等撤在路面上并扫入砌块缝隙中，使缝隙填满，最后将多余的灰砂清扫干净。以后，砌块下面的垫层材料慢慢硬化，使面层砌块和下面的基层紧密地结合在一起。适宜采用这种干法铺砌的路面材料主要有：石板、整形石块、混凝土路板、高压水泥砖和砌块等。传统古建筑庭院中的青砖铺地、金砖墁地等地面工程，也常采用干法铺筑。 3）地面镶嵌与拼花 施工前，要根据设计的图样，准备镶嵌地面用的砖石材料，设计有精细图形的，先要在基层上放好大样，再精心排列彩色砖，打好格子，划好线后，才能把彩色砖嵌入铺地图案中。要精心挑选不同色彩的砖，挑选出的砖应按照不同颜色、不同大小、不同长扁形状分类堆放，铺地拼花时才能方便使用。 施工时，先要在已做好的道路基层上，铺垫一层结合材料，厚度一般可为47cm之间。垫层结合材料主要用：13石灰砂、37细灰土、13水泥砂浆等，用干法铺筑或湿法铺筑都可以。但干法施工更为方便一些：在铺平的松软垫层上，按照预定的图样开始镶嵌拼花。一般用立砖来拉出线条、纹样和图形图案，再用各色卵石、砾石镶嵌作花，或者拼成不同颜色的色块，以填充图形大面：然后经过拼一步修饰和完善图案纹样，并尽量整平铺地后，就可以定形。定形后的铺地地面，仍要用水泥干砂、石灰干砂撤布其上，并扫人砖石缝隙中填实。最后，用大水冲击或使路面有水流淌。完成后，养护710天。 （2）道牙、边条、槽块、台阶施工 道牙基础宜与地床同时填挖碾压，以保证有整体的均匀密实度。结合层用13的白灰砂浆2cm。安道牙要平稳牢固，后用M10水泥砂浆匀缝，道牙背后要应用灰土夯实，其宽度为50cm，厚度为15cm，密实度为90以上。 边条用于较轻的荷载处，且尺寸较小，一般5cm宽，15-20cm高，特别适用于步行道、草地或铺砌场地的边界。施工时应减轻它作为垂直阻拦物的效果，增加它对地基的密封深度。边条铺砌的深度相对于地面应尽可能低些，如广场铺地，边条铺砌可与铺地地面相平。槽块分凹面槽和空心槽块，一般紧靠道牙设置，以利于地面排水，路面应稍高于槽块。 台阶是解决地形变化、造园地坪高差的重要手段。建造台阶除了必须考虑在机能上及实质上的有关问题外，也要考虑美观与调和的因素。 许多材料都可以作台阶，以石材来说就有自然石，如六方石、围石、鹅卵石及整形切石、石板等。木材则有杉、桧等的角材或圆木柱等。其它材料还包括红砖、水泥砖、钢铁等等都可以选用。除此之外还有各种贴面材料，如石板、洗石子、瓷砖、磨石子等。选用材料时要从各方面考虑。基本条件是坚固耐用，耐湿耐晒。此处，材料的色彩必须与构筑物调和。 台阶的标准构造是踢面高度，在8-15cm之间。长的台阶则宜取10-12cm上下为好；台阶之踏面宽度宜取28cm；台阶的级数宜在8-11级左右、最多不超过19级。 否则就要在这中间设置休息平台。平台不宜小于1m。使用实践表明，台阶尺寸以15×35cm为佳，至少不宜小于12×30cm。 另外，林间小道可能还有部分卵石路和步石路，其施工方法这里就不再做详尽介绍。 3.4壁泉的施工 壁泉是一组钢砼结构的水渠，配以花岗石的饰面，壁泉内有给水管道和排水口，渠内的水在水泵的控制下流动。 施工时，水渠底板和侧壁的钢砼应一次浇捣，砼要有抗渗要求，水灰比要小些，振捣要密实。因水渠的底板和侧壁的厚度均较薄，因此如何抗渗防漏非常重要。其抗渗防漏的施工方法同小溪流的施工方法一样，这里不再详述。 做好各种管道洞口的预埋、预留工作。3.5涌泉的施工 喷泉的施工，关键在于设备的安装调试。喷泉，及管道的
