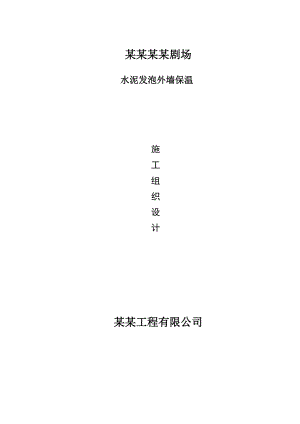

内蒙古某剧场水泥发泡外墙保温施工组织设计.doc

某某某某剧场水泥发泡外墙保温施工组织设计 某某工程有限公司施工组织设计目录一、编制依据二、工程概况三、施工准备及施工进度计划四、劳动力安排计划五、施工机械准备六、材料供应及进场材料的控制与管理七、施工工艺和技术措施八、质量、安全和文明施工保证措施一、编制依据由于外墙外保温材料的变化要求，各地区的标准不一，根据本地区的气候条件和工程建设特点，同时参照以下标准；(1)建筑装饰装修工程质量验收规范（GB502102001）(2)住宅工程质量通病控制标准（DGJ-32/J162006）(3)混凝土结构工程施工质量验收规范GB50204(4)砌体工程质量验收规范GB50203(5)建筑节能工程施工质量验收规范DGJ32/J19(6)外墙外保温工程技术规程JGJ144-2004(7)建筑节能工程施工质量验收规范GB50411(8)公安部、住房和城乡建设部公通字200946号文件二、工程概况工程名称某某某某剧场建设单位某某有限责任公司施工单位某某有限公司设计单位北京中环世纪工程设计有限责任公司承包范围外墙保温保温概况：本工程外墙保温面积约：4600平方，地上4层。保温为外墙90mm厚发泡水泥保温板系统。三、施工准备及施工进度计划3.1 施工准备工作从接到中标通知书后开始进行，工程开工之前完成。3.2 技术准备：3.2.1 审核图纸由工程部组织有关施工管理人员深入学习图纸，了解设计意图，理解设计风格，对关键部位编制专项施工方案，对图纸中矛盾之处和标注不详的问题，及时与甲方联系。3.2.2 材料准备 为了不因材料问题影响工程整体进度，组织本公司材料采购部门及时安排原材料的采购及公司车间的生产，依据施工组织设计规定的施工进度计划，保证材料提前运抵现场。3.2.3 生产调度工程部根据施工计划的安排，综合平衡公司各个在施项目的劳动力，提前弥补劳动力的缺口。要充分重视劳动力的调度，在掌握施工条件和环境要求的基础上，保证施工劳动力的充分。3.3 现场准备3.3.1 现场交接 开工前完成现场交接手续。现场交接需对原主体工程、预留预埋项目逐一检验复核，填写交接验收记录。现场交接应依施工划分的施工范围分段进行。接管现场后，项目部将对施工范围内的安全、消防、文明施工等各项工作全面负责。3.3.2 临时水电临时水电由甲方指定水源、电源。四、劳动力安排计划为了保证工程进度，开工后某某楼外墙保温工程保证20名以熟练工人在场施工。详见：项目名称施工部位施工面积（）吊篮（台）工人（个）工作日（天）备 注恒大雅苑剧场北立面160061215具备施工条件（吊篮到位）南立面160061215具备施工条件（吊篮到位）东立面7004810具备施工条件（吊篮到位）西立面7004810具备施工条件（吊篮到位）劳动力安排计划表：五、施工机械准备5.1、主要机具与工具5.1.1 强制式搅拌机、手推车、电锤等。5.1.2 托灰板、木抹子、铁抹子、靠尺板、阳角抹子、阴角抹子、小圆角、（三角铁）大杠、小杠、手工锯、剪刀、电钻、橡皮锤等。5.2 作业条件5.2.1 保温工程的施工应在基层带有水泥砂浆找平层的，且施工质量验收合格后进行。本工程垂直运输机械采用提升机、作业施工吊篮等施工条件。5.2.2 保温工程施工前，外门窗洞口应通过验收，洞口尺寸、位置应符合设计要求和质量要求。5.2.3 保温工程的施工应具备施工方案，施工人员应经过培训后操作。5.2.4 当气温高于35时或连续24h中的最低温度低于5日不宜施工，风力大于5级时不宜施工，雨天不得进行施工。雨期施工，应采取有效的防雨措施。 六、材料供应及进场材料的控制与管理措施6.1、材料供应安排：为了不因材料问题影响工程整体进度，组织本公司材料采购部门及时安排原材料的采购及公司车间的生产，依据施工组织设计规定的施工进度计划，保证材料提前运抵现场6.2、进场材料的控制与管理措施严格材料采购和验收制度：各种材料在采购前必须进行采样，报送甲方、监理的签字认可，进厂材料必须符合国家验收标准，并与封样吻合，具备齐全有效的产品资料，包括合格证、产品说明书、质量保证书、检测报告、进口材料必须商检报告、特殊材料还应有放射性检验报告及其它检验报告，检验合格后，甲方、监理经批准后方可使用。6.2.1 进场材料必须保证材料在使用、管理、装卸、存储和运输中严格保持标识，防止损坏、变质、丢失和错用。6.2.2 进场材料必须具备齐全有效的产品质量检测资料，核验符合要求后，上报甲方及监理验收，确认后进行存档。6.2.3 各种进场材料必须做出标识，注明产地、规格、型号、质量和使用部位，特殊材料应注明材料性质，分类堆放，堆放必须整齐有序，对有特殊要求的材料，必须进行分区堆放和特殊的贮存。6.2.4 材料到现场验收合格后，安排专人负责卸货、搬运、堆放、保管和防护工作，如实填写物质凭证，保管好各项质量记录，作好发放、使用和回收工作。6.3 对不合格品的控制和管理措施在施工过程的质量取证检查中，发现一般不合格品由质检员做出标识、记录、隔离，并责令不合格施工部位班组停止施工，做出纠正措施和处置方案，经甲方确认后，按纠正措施和处置方案组织返工，重新按规范验证后进行下道工序施工。七、施工工艺和技术措施7.1保温板墙体外保温系统施工一般工艺流程应符合图7.1的要求。基层水泥砂浆找平弹基准线、安装底座托架粘贴保温板胶粘剂制备铺压网格布安装锚固件抹第二遍砂浆验收抹第一遍抹面砂浆图7.1保温板施工工艺流程示意图7.1、保温板基本构造发泡水泥板外墙外保温系统基本构造123456基层墙体找平层粘接层保温层抹面层幕墙混凝土及各种砌体墙水泥砂浆或专用砂浆胶粘剂发泡水泥板+L型托架抹面胶浆（内设一道160g/耐碱网格布，首层铺双道160g/耐碱网格布20米以上加锚固件，网外布置。干挂大理石7.2 施工要点7.2.1挂基准线，在外墙各大角及其它必要处挂垂直基准线，在每个楼层的适当位置挂水平线，以控制保温板的垂直度和平整度。7.2.2 材料配置胶粘剂和抹面胶浆均为单组份材料，水灰比应按材料供应商产品说明书配制，用搅拌机搅拌均匀，搅拌时间自投料算起不小于6分钟，一次配制用量以4小时内用完为宜（夏季施工时时间宜控制在2小时内）。7.2.3 粘贴保温板（1）、保温板施工应从首层开始，并距勒脚地面300mm处弹出水平线用保温板砌贴作为托架，干固后沿保温板顶面水平方向自下而上横向砌贴保温板，上下两排保温板应错缝1/2板长。（2）、保温板粘贴采用满粘法粘贴,粘贴时将保温板表面灰尘用手轻轻拍打干净，再用铁抹子在保温板上均匀批刮胶粘剂厚不小于3mm，批刮面积应达到100%，及时粘贴到基层上，板与板之间的接缝缝隙不得大于2mm。保温板与基层粘结面积不小于85%。（3）、保温板在墙面转角处，应先排好尺寸，裁切保温板，使其垂直交错连接，并保证墙角垂直度。保温板错缝及转角砌贴如图2.4.3（1）。图7.2.3（1）保温板错缝及转角示意图（4）、在窗框四周的阳角和外墙角粘贴保温板时，应先弹出垂直基准线，作为控制阳角上下坚直的依据，门窗洞口四角部位的保温板应采用整块保温板裁成“L”型进行砌贴，不得拼接。接缝距洞口四周距离应不小于100 mm，如图2.4.3（2）所示。 图7.2.3（2）门窗洞口排板示意图7.2.4 抹面胶浆施工：保温板大面积砌贴结束后，视气候条件一般在48小时后进行抹面胶浆的施工。将保温板表面的灰尘吹除干净后方可进行抹面胶浆的施工，抹面胶浆施工厚度应控制在23mm。7.2.5网格布施工：用铁抹子将抹面胶浆粉刷到保温层上，厚度应控制在35 mm，先用大杠刮平，再用塑料抹子搓平，随即将事先准备好的网格布用铁抹子将网格布压入抹面胶浆表面，网格布压入抹面胶浆的深度为1mm为宜，网格布平面之间的搭接宽度不应小于50mm，阴阳角处的搭接不应小于200 mm，阴阳角网格布做法见图2.5.5。 7.2.5（a）网格布阳角做法示意图 7.2.5（b）网格布阴角做法示意图7.2.6、网格布铺设应平整无褶皱，首层墙面应铺设双层网格布（加强用的耐撞击网格布则对接即可，不宜搭接）。铺贴双层网格布之间的抹面胶浆应饱满严禁干贴。7.2.7锚固件施工（1）保温板砌贴干固后随即进行锚固件安装，锚固件安装前用与锚固件直径相同的电钻在保温板的角缝中进行打孔，将锚固件插入孔中用手锤轻轻敲入，锚固件锚固基层的深度应不小于25mm，用于墙面每平方米不少于6个。7.2.7抹面胶浆施工：保温板大面积砌贴结束后，视气候条件一般在48小时后进行抹面胶浆的施工。并用皮老虎将保温板表面的灰尘吹除干净后方可进行抹面胶浆的施工，抹面胶浆施工厚度应控制三、验收标准（1）、水泥发泡保温板安装允许偏差和检验方法应符合表(一)规定表一 保温板安装允许偏差和检验方法序号项 目允许偏差检查方法1立面垂直度4用2M垂直检测尺检查2表面垂直度4用2M靠尺和塞尺检查3阴阳角方正4用直尺检测尺检查4接缝高低差2用钢直尺和塞尺检查（2）网格布应压密实,不应有空鼓、翘曲、外露等现象。搭接长度应符合相关标准规定。检查方法：观察；直尺测量。（3）*保温板系统面层的允许偏差和检验方法应符合表（二）的规定。表二*保温板系统面层的允许偏差和检验方法序号项 目允许偏差检查方法1立面垂直度4用2M垂直检测尺检查2表面垂直度4用2M靠尺和塞尺检查3阴阳角方正4用直尺检测尺检查（4）破损部位修补方式首先在破损部位的周围弹控制线，之后用钢丝刷将周边部位的面层抹面胶浆刷掉，刷掉部分的长或宽都应大于破损部位本身100，用切刀切开破损部位的网格布，之后用钢丝刷将底层抹面胶浆刷掉，以不破坏保温层为宜。在修补前，应先将必要的部位进行庶盖，防止被污染。然后批抹底层抹面胶浆、网格布事先按刷掉的面层抹面胶浆面积裁切好，标准备网之间的搭接不小于100，待底层抹面胶浆初凝后，抹面层抹面胶浆，应与原保温层厚度相一致。八、质量、安全和文明施工保证措施8.1、质量保证措施1. 搞好人员组织：按工程量工期复杂程度程度配置适量的施工人员，合理分组，合理配备技术工种，确保工程顺利进行。2. 保证配齐必须要有的施工机电和专
