内蒙古某净化厂技改工程安装施工组织设计.doc

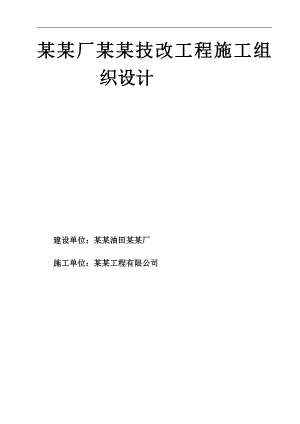

某某厂某某技改工程施工组织设计建设单位：某某油田某某厂施工单位：某某工程有限公司施工组织设计一、编制依据某某厂某某技改工程扩建部分施工组织设计的编制主要依据是：1.某某油田公司设计院设计的采气一厂第二净化厂35kV变技改工程施工图纸2.规范、法律法规2.1 土建工程2.1.1建筑地基基础工程施工质量验收规范 GB50202-2002 2.1.2砼结构工程施工质量验收规范 GB50204-20022.1.3建筑地基处理技术规范 JGJ79-20022.1.4砼质量控制标准 GBJ64-92 2.1.5屋面工程施工质量验收规范 GB50207-2002 2.1.6钢筋机械连接通用技术规范 JGJ107-96 2.1.7砌体工程施工质量验收规范 GB50203-20022.1.8建筑装饰装修工程质量验收规范 GB50201-20012.1.9建筑工程质量验收统一标准 GB50300-20012.2电气设备安装2.2.1电气装置安装工程高压电器施工及验收规范（GB501472010）2.2.2电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范（GB501482010）2.2.3电气装置安装工程电缆线路施工及验收规范（GB501682006）2.2.4电气装置安装工程接地装置施工及验收规范（GB501692006）2.2.5电气装置安装工程交接试验验收规范（GB501502006）2.2.6电气装置安装工程35KV及以下架空电力线路施工及验收规范（GB5017392）2.2.7建筑电气安装工程施工质量验收规范（GB50303-2002）2.2.8石油天然气建设工程质量验收规范通则(SY4200-2007)该组织设计重点从施工方案、质量体系、安全体系、管理体系、主要分项工程措施等几个方面入手，以确保安全、高效、优质的完成该工程并提供技术指导。二、工程概况本工程为某某厂某某技改工程位于纳林河地区，该地区气候恶劣，冬季寒冷，夏季炎热，属黄土塬山区地带，施工较为不便。本工程是某某厂某某技改工程扩建扩建工程,根据石油建设工程质量验收规范通则,该工程可分为土建和电气设备安装两个分部工程.其土建结构主要工程量为：（1）约90平米砖混结构配电室一座（2）室内外设备基础施工。其安装工程主要工作量为：（1）安装调试S11-4000/35主变压器1台； 安装间隔移开式封闭开关柜6台。安装隔离开关GW5-40.51250 2台。电容式电压互感器 JDQX-35 3530.130.130.1kV 1台。安装KYN128A型铠装高压柜1面。三、施工组织该工程由某某工程有限公司负责施工。为使该工程能顺利完成，确保施工安全和工程质量，实现创优质工程的目标，专门组建本工程组织机构，下设现场管理、安全技术、质量检验、材料管理等负责人，对工程施工进行统一指挥，并对施工质量、安全、进度等进行全面控制，以保证工程质量、安全和效益指标。1、施工现场组织机构施工项目经理：2、质量方针和目标质量方针:增强质量意识,坚持信誉至上;推行科学管理,提高科技水平;保证产品质量,满足用户需求。质量目标:竣工交付使用的工程达到国家标准和规范要求,工程质量合格率达到100%,单位工程为合格工程。3、安全指标无违章操作和违章指挥现象；无设备损坏事故；无人身伤害事故。4、经济效益指标严格控制成本,完成公司对该工程的效益承包任务。5、资源配置:按<施工作业计划>执行。四、施工作业计划1、工程施工进度计划（见附表）2、资源配置计划2.1本工程拟投入现场施工人力配备及工作内容2.1.1人力配置项目经理：电气安装施工技术工人5人(电气试验工2人，继电保护工1人，电气安装工5人，外线工1人，电焊工1人)，土建20人（设备拉运、金具加工未计其中）。2.1.2工作内容2.1.2.1电气设备安装施工A）试验工：负责电气设备性能试验测试、表记校验和二次线的连接B）继电保护工：负责变电所保护装置的调试和接线等工作C）电气安装工：负责电气设备、盘柜、电力变压器、10KV高压开关柜等主设备的安装等工作D）外线工：负责杆塔、构架及一次线的连接等工作E）电焊工：负责构架等金具的下料焊接和安装工作F）配合普工：承担设备现场搬运、安装就位、杆基组立、电缆敷设等的配合工作。2.1.2.2土建工程施工A）钢筋工：负责钢筋的下料、弯曲、调直、绑扎成型等工作B）电焊工：负责现场钢筋以及所有预埋铁件的焊接以及切割等工作C）木工：负责模板的调配、模板安装、模板加固、以及砼浇筑后模板拆除等工作D）瓦工：负责外墙瓷砖的铺设、砌筑工程等工作E）普工：负责砂浆的搅拌、配合机械开挖土方、脚手架的搭设等工作2.2车辆客货车1辆皮卡车1辆 2.3本工程拟投入施工仪表仪器、机具配置计划序号名 称型号规格出厂日期单 位数 量性 能1电焊机BXC3001998.6台1完好2切割机J3G4001999.7台1完好3交流耐压机JZ2001台1完好4直流高压发生器ZGS-X2002台1完好5电阻快测仪KYC1998台1完好6保护校验仪RT11998台1完好7大电流发生器DDQ1000A1998台1完好8绝缘油测试仪FKDY1998台1完好9套表MZ121998套2完好10电桥QJ42 QJ241998台2完好11摇表ZC11D-10 ZC-71998台2完好12MOA测试仪WG-23R2003台1完好13接地电阻测试仪4105A1998台1完好14吊车QY8A台1完好15搅拌机台1完好五、质量保证体系工 程 质 量 证 体 系 图为加强施工管理、创建优质工程。第二净化厂35KV变电所扩建工程，建立健全质量保证体系。工程质量主要负责人组织人员做好施工准备，图纸会审，技术交底，物资器材管理工作，负责组织施工各阶段的质量自检工作。质检员负责各分部、分项工程的质量检验，并做好资料的检查、收集和整理。材料员主要负责工程的材料质量，严把材料质量关，坚决杜绝不合格的材料进入施工现场。同时在施工时，结合工程实际，选择最优施工方案，合理装备和使用施工机具、仪器、仪表，在施工现场实行岗位自检，班组互检，施工队专检的“三检”制度。1、为提高施工质量，严格依照规范进行组织施工、质量检验和评定。为了确保工程质量，在进行施工项目质量控制过程中，应遵循以下几点原则：(1)坚持“质量第一，用户至上”，工程项目在施工中始终要把“质量第一、用户至上”作为工程质量控制的基本原则。(2)“以人为核心”，把人作为质量控制的动力，调动人的积极性、创造性，增强人的责任感，树立“质量第一”的观念，提高人的素质，避免人的失误，以人的工作质量保工序质量、促工程质量。(3)“以预防为主”，从对质量的事后检查把关，转向对质量的事前控制、事中控制，从对工程质量的检查，转向对工作质量的检查、对工序质量的检查、对单项单位工程的检查，这是确保工程施工质量的有效措施。(4) 坚持质量标准、严格检查，一切用事实数据说话，质量标准是评价产品质量的尺度，数据是质量控制的基础和依据，我们必须通过严格检验，用数据说话。2、质量保证措施(1)认真执行ISO9001质量管理、HSE/OSH体系，提高职工的责任感，加强对全体成员的技术素质培训。(2)严格执行电气装置安装工程施工及验收规范、建筑工程质量验收统一标准。(3)在施工作业中，每一个职工要做到标准清楚，方法得当，坚决制止心中无标准，盲目乱干的现象。(4)执行“自检、互检、专检”制度，各级检查人员认定合格后，做好验收记录，方可移交运行单位验收。(5)各项安装工作要做到彻底、齐全，坚决制止敷衍了事的工作作风。对施工中发现的缺陷，因现场情况一时难以解决，应作为遗留问题向对方说明。(6)施工人员应及时认真做好施工、立杆、安装、调试等记录，做到数据准确真实，字迹工整，项目齐全。(7)严把设备交接验收关。设备安装试验后，应由验收人当场操作验收，对各项目的验收应认真负责，在验收中发现的问题，立即指出，马上整改。待检查合格，三方在设备安装、调试卡上签字后，设备才能投入运行。(8)施工过程中实行专项责任制，每个责任人、每项工作负责人对其所负责的专项工作完全负责，工作班成员对专项工作负责人负责。3、影响工程施工质量的因素主要有五个大方面，即：人、材料、机械、方法和环境，在工程施工前，对这五方面的因素严加控制，是保证工程施工质量的关键。4、为了保证工程施工质量，我们在施工过程中实行自、互、专检制度。(1)班组施工人员完成一道工序后,自己先检查是否质量合格,并填写自检卡。(2)施工人员检查对工序检查质量合格后,邀请班组施工负责人进行互检。(3)班组负责人经检查如质量不合格,则责令施工人员对该工序进行整改或返工,检查质量合格或经整改、返工后检查质量合格方可邀请现场施工质检员进行专检,同时班组施工负责人根据检查结果如实填写互检卡。(4)现场施工质检员经检查如工序质量不合格,则责令施工班组进行整改或返工,经检查如工序质量合格或经整改、返工后检查工序质量合格则可允许进入下一道工序.同时根据检查结果如实填写专检卡。(5)工序未经自、互、专检,施工人员不得擅自进入下道工序作业。(6)隐蔽工程、分项、分部工程完工后,施工现场质检员还必须邀请监理工程师、质检站对施工质量进行检查或进行质量评定,否则不能进行下一个工序的施工。(7) 自、互、专样表见后附。5、为了保证工程施工质量，我们采取以下质量控制方法：(1)审核工程技术文件、报告或报表，如有关技术资质证明文件、开工报告并经现场核实、施工方案和施工组织设计、设计变更修改图纸和技术核定书、有关质量问题的处理报告、分项分部工程质量检查报告等。(2)现场质量检查，其中检查的内容有：开工前的检查；工序交接检查；隐蔽工程检查；分项、分部工程完工后应经检查认可，签署验收记录后，才可进行下一项工程项目的施工。6、在工程施工结束后，积极配合监理工程师、质检站等有关人员进行质量评定，并认真填写工程质量评定记录。六、安全保证体系工程安全管理体系图为保证施工安全，提高经济效益。在工程施工中，严格依据安全管理规程，实施全面安全管理制度和安全保证措施。设立厂级安全员，现场安全员及班组安全员，实行各级人员生产责任制，明确各级人员安全责任，严抓制度落实，责任落实。实施“四定”管理（即质量、安全、工期、定额）全员承担安全生产责任，人人负责。坚持劳保上岗，坚持特殊工种人员持证上岗。在施工前，组织所有施工人员进行安全操作规程考试，考试合格后方能上岗，施工期间，各班组安全员在每天开工前先向班组成员讲安全，强调安全。在收工后，进行安全检查，总结安全，人人互
