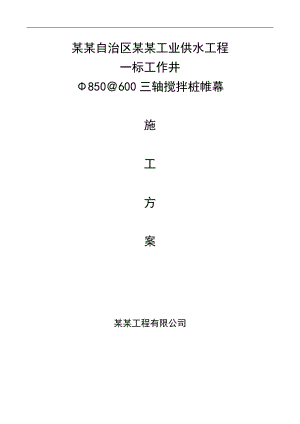

内蒙古某工业供水工程工作井三轴搅拌桩帷幕施工方案(附示意图).doc

某某自治区某某工业供水工程一标工作井850600三轴搅拌桩帷幕施工方案某某工程有限公司目 录一、 工程概况二、 水泥土帷幕墙抗管涌的验算三、 水泥土帷幕墙施工方法四、 先导孔施工五、 深度27.2米的850600三轴搅拌桩施工六、 深度40米的850600三轴搅拌桩施工一、 工程概况某某自治区某某工业供水工程一标工作井为月某某北岸，距黄河防浪堤约14米，工作井的平面尺寸为12.8米×9.8米，采用沉井法施工，设计沉井下沉深度为24.18米。因采用冲水下沉的施工难度较大，现拟采用干取土的方法进行沉井下沉施工。本方案拟进行三轴搅拌桩施工，在工作井外围地下形成水泥土帷幕墙，为工作井内取土和降水创造必要的施工条件。二、 水泥土帷幕墙抗管涌的验算根据现有地质报告判断，工作井下沉的深度内多为砂砾石，故抗管涌可由公式：hdKw·h1·w/2验算。-土体浸泡在水中的有效浮重度取26.7-10=16.7（kN/m3）Kw -抗管涌安全系数，取2w -地下水重度，取10（kN/m3）计算得：hd12.36m。因沉井下沉深度为24.18米，故设左图中H=25.2米，帷幕深度需大于Hhd=37.56米。三、 水泥土帷幕墙施工方法采用850600三轴搅拌桩进行水泥土帷幕墙施工。因三轴搅拌桩施工时需穿透砂砾石层，所以三轴搅拌桩的施工方法为：先采用先行钻具按孔中心距1.2米进行先导孔施工以搅松砂砾石层，再沿先行孔的导向进行三轴搅拌桩水泥土帷幕墙施工。三轴搅拌桩按三排布置。距沉井较近的两排三轴搅拌桩施工深度为27.2米，用来减少沉井取土时周围土体的塌方量，减少沉井施工对周围土体的影响，同时保证三轴搅拌桩水泥土帷幕墙在沉井取土时不被破坏。距沉井最远的一排三轴搅拌桩施工深度为40米，用来保证三轴搅拌桩水泥土帷幕的抗管涌能力。因为深度27.2米的三轴搅拌桩在先导孔施工完成后，可以按造常规三轴搅拌桩施工工艺安排施工，如上的两浅一深的三轴搅拌桩布置也能相对的降低工程费用。四、 先导孔施工1、先导孔施工步骤首先使用850先行钻具在欲施工的搅拌桩桩位上，按1200进行先导孔施工。先导孔施工目的是将高强度土层钻松并形成三轴搅拌桩的钻进导向。下图为三轴搅拌桩施工顺序，图中阴影部分是先导孔的位置及三轴搅拌桩套打的部分。2、先行钻具设备及施工图片说明：先行钻具施工时，在钻具底部喷入水泥浆对钻具进行保护，水泥浆配比如下：重量比 水：水泥：膨润土（陶土粉）=1000：50：30五、 深度27.2米的850600三轴搅拌桩施工1、施工步骤2、施工设备采用DH658-135M履带式液压打桩机，悬挂MAC-240三轴搅拌动力头进行施工。六、 深度40米的850600三轴搅拌桩施工1、施工步骤1施工预埋孔，放入预埋钻杆。2进行水泥土搅拌桩施工。搅拌下沉钻杆，到第一组钻杆结束。 3拆下钻杆接头，移动桩机到预埋钻杆位置。4连接预埋钻杆，提升预埋钻杆。5移动桩机，回到原桩位将预埋钻杆和第一组钻杆连接起来。6继续搅拌下沉，重复步骤35直至到达设计桩深。施工流程2、施工设备采用DH658-135M履带式液压打桩机，悬挂MAC-240三轴搅拌动力头进行施工。MAC-240三轴搅拌动力头转速与输出扭矩转速rpm扭矩kN.m3轴1轴（中间轴单独使用）4P31.218.3654.978P15.636.75110.25拌浆设备及空气压缩机
