南国北都临时用电施工方案.doc

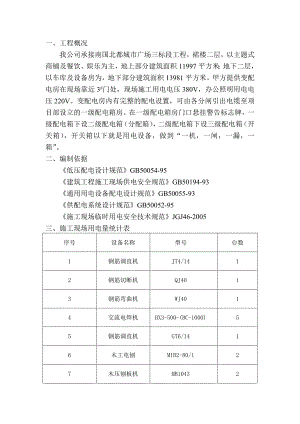

一、工程概况我公司承接南国北都城市广场三标段工程，裙楼二层，以主题式商铺及餐饮、娱乐为主，地上部分建筑面积11997平方米；地下二层，以车库及设备房为，地下部分建筑面积13981平方米。甲方提供变配电房在现场靠近3#门处，现场施工用电电压380V，办公照明用电电压220V。变配电房内有完整的配电设置，可由各分闸引出电缆至项目部设立的一级配电箱房。在一级配电箱房门口悬挂警告标志牌，一级配电箱下设二级配电箱（分配箱），二级配电箱下设三级配电箱（开关箱），开关箱以下就是用电设备，做到“一机，一闸，一漏，一箱”。二、编制依据低压配电设计规范GB50054-95建筑工程施工现场供电安全规范GB50194-93通用用电设备配电设计规范GB50055-93供配电系统设计规范GB50052-95施工现场临时用电安全技术规范JGJ46-2005三、施工现场用电量统计表序号设备名称型号台数1钢筋调直机JT4/1412钢筋切断机QJ4013钢筋弯曲机WJ4014交流电焊机BX3-500-(BC-1000)55钢筋调直机GT6/1416木工电刨MIB2-80/127木压刨板机MB104328木工圆锯MJ10429塔吊QTZ63110砼输送泵2四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两极防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:（1）、各用电机具：序号机具名称KxCostgP(KW)1钢筋调直机0.30.71.024×0.3=1.202钢筋切断机0.30.71.027×0.3=2.103钢筋弯曲机0.30.71.023×0.3=0.904交流电焊机0.350.42.2976×0.35=26.605钢筋调直机0.30.71.0211×0.3=3.306木工电刨0.30.61.330.7×0.3=0.217木压刨板机0.30.61.333×0.3=0.908木工圆锯0.30.61.333×0.3=0.90（2）、总的计算负荷计算，总箱同期系数取 Kx = 0.6有功功率：有功功率-利用系数法负荷计算无功功率：无功功率-利用系数法负荷计算视在功率：视在功率-利用系数法负荷计算计算电流：计算电流-利用系数法负荷计算总的有功功率Pc=Km×Pav=0.6×(0.30+0.33+2.40+0.90+2.25+3.30+1.20+2.10+0.90+26.60+3.30+1.20+0.88+1.60+0.21+0.90+0.90)=8.208 kVA总的无功功率Qc=Km×Qav=0.6×(0.40+0.44+3.19+1.20+2.99+4.39+1.22+2.14+0.92+60.91+3.37+1.22+0.90+1.63+0.28+1.20+1.20)=87.60 kVA总的视在功率Sc = （Pc2+Qc2）1/2 = (8.2082+87.602)1/2 = 87.984kVA总的计算电流计算Ic = Sc/(1.732×Ur) = 87.984/1.732×0.38=133.682 A3、选择变压器:变压器容量计算公式如下： 其中 P0 变压器容量(kVA)； 1.05 功率损失系数； cos 用电设备功率因素，一般建筑工地取0.75。经过计算得到 P0 =1.05×8.208/0.75=11.491 kVA。根据计算的变压器容量，经查“常用电力变压器性能”表得：应选择SL7-30/10型三相电力变压器，它的容量为30kVA>11.491kVA能够满足要求。4、选择总箱的进线截面及进线开关:(1)选择导线截面：上面已经计算出总计算电流Ic = 133.682A，查表得室外架空线路30时铜芯塑料绝缘导线BLV-4×70+1×35，其安全载流量为138A，能够满足使用要求。(2)选择总进线开关：DZ20160/3。 (3)选择总箱中漏电保护器：DZ20L160/3。5、1号干线线路上导线截面及分配箱、开关箱内电气设备选择:(1)、各机具导线截面及开关箱内电气设备选择:1)、钢筋调直机导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.3 cosa=0.7 tga=1.02 I=Kx×Pe/(1.732×Ue×cosa)=0.3×4/(1.732×0.38×1.02)=1.79KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/32)、钢筋切断机导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.3 cosa=0.7 tga=1.02 I=Kx×Pe/(1.732×Ue×cosa)=0.3×7/(1.732×0.38×1.02)=3.13KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/33)、钢筋弯曲机导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.3 cosa=0.7 tga=1.02 I=Kx×Pe/(1.732×Ue×cosa)=0.3×3/(1.732×0.38×1.02)=1.34KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/34)、交流电焊机导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.35 cosa=0.4 tga=2.29 I=Kx×Pe/(1.732×Ue×cosa)=0.35×76/(1.732×0.38×2.29)=17.65KVAii)选择导线选择导线为:XV3×2.52×2.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/35)、钢筋调直机导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.3 cosa=0.7 tga=1.02 I=Kx×Pe/(1.732×Ue×cosa)=0.3×11/(1.732×0.38×1.02)=4.92KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/3(2)、1号干线电缆及开关的选择：i)计算电流：Kx =0.5 cosa=0.9I = Kx×Pe/(1.732×Ue×Cosa) =85.254KVAii)选择电缆选择电缆为:XV3×252×10iii)选择电气设备选择分箱内开关为：DZ15100/3，漏电保护器为：DZ15le100/36、2号干线线路上导线截面及分配箱、开关箱内电气设备选择：(1)、各机具导线截面及开关箱内电气设备选择：1)、木工电刨导线截面及开关箱内电气设备选择：i)计算电流:Kx =0.3 cosa=0.6 tga=1.33 I=Kx×Pe/(1.732×Ue×cosa)=0.3×0.7/(1.732×0.38×1.33)=0.24KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/32)、木压刨板机导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.3 cosa=0.6 tga=1.33 I=Kx×Pe/(1.732×Ue×cosa)=0.3×3/(1.732×0.38×1.33)=1.03KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/33)、木工圆锯导线截面及开关箱内电气设备选择:i)计算电流:Kx =0.3 cosa=0.6 tga=1.33 I=Kx×Pe/(1.732×Ue×cosa)=0.3×3/(1.732×0.38×1.33)=1.03KVAii)选择导线选择导线为:XV3×1.52×1.5iii)选择电气设备选择箱内开关为：DZ520/3，漏电保护器为：DZ12le60/3(2)、2号干线电缆及开关的选择：i)计算电流：Kx =0.7 cosa=0.9I = Kx×Pe/(1.732×Ue×Cosa) =18.789KVAii)选择电缆选择电缆为:XV3×2.52×2.5iii)选择电气设备选择分箱内开关为：DZ520/3，漏电保护器为：DZ12le60/37、3号干线线路上塔吊： Kn=0.25 Ps=58.9 tg=1.02 Fc=15% Pc=2×0.151/2×50.5×0.25=9.7 KW Qc=9.7×1.02=9.8 Kvir配电线路导线截面选择：I=查表应选用50mm2铜芯电缆。计算压降：U%<5% L=30mU%=此段按50mm2铜芯电缆的选择能满足要求。8、4号干线线路上导线截面及分配箱、开关箱内电气设备选择:1）砼输送泵：Kn=0.8 Ps=77+90=167 tg=0.75Pc=0.8×167=133.6 KWQc=133.6×0.75=100.2 Kvir2）搅拌机组：Kn=0.7 Ps=6.5 tg=1.17 Pc=0.7×6.5=4.55 KW Qc=4.55×1.17=5.31 Kvir3）水泵组：Kn=0.85 Ps=7.5+5.5×2+4×5=38.5 tg=0.75 Pc=0.85×38.5=32.73 KW Qc=32.73×0.75=24.6 Kvir配电线路导线截面选择：I=查表应选用75mm2铜芯电缆。计算压降：U%<5% L=70mU%=此段按70mm2铜芯电缆的选择能满足要求。9、5号干线线路上导线截面及分配箱、开关箱内电气设备选择:1）施工照明：Kn=1 Ps=15 tg=0 Pc=1×15=15
