南昌市幸福水系综合整治工程高支撑施工方案.doc

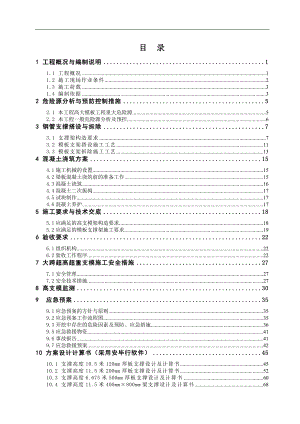

目 录1 工程概况与编制说明11.1 工程概况11.2 施工现场作业条件21.3 施工荷载31.4 编制依据32 危险源分析与预防控制措施52.1 本工程高大模板工程重大危险源52.2 本工程一般危险源分析及预控63 钢管支撑搭设与拆除73.1 支撑架构造要求73.2 模板支架搭设施工工艺113.3 模板支架拆除施工工艺134 混凝土浇筑方案154.1施工机械的设置154.2梁板混凝土浇筑前的准备工作154.3混凝土浇筑164.4混凝土二次振捣174.5试块制作174.6混凝土养护175 施工要求与技术交底185.1应满足的高支模架构造要求185.2应满足的模板支撑架施工要求196 验收要求226.1组织机构226.2验收工作程序227 大跨超高超重支模施工安全措施277.1安全管理277.2安全技术措施278 高支模监测309 应急预案359.1应急预案的方针与原则359.2应急预案工作流程图359.3开挖中存在的危险因素及预防、应急措施369.5应急救援物资419.6事故报告419.7应急救援预案4210 方案设计计算书（采用安毕行软件）4510.1 支撑高度10.5米120mm厚板支撑设计及计算书4510.2 支撑高度11.5米200mm厚板支撑设计及计算书5210.3 支撑高度6.675米500mm厚板支撑设计及计算书6010.4 支撑高度11.5米400mm×800mm梁支撑设计及计算书6810.5 支撑高度11.5米800mm×550mm梁支撑设计及计算书7910.6 支撑高度10.5米400mm×1300mm梁支撑设计及计算书911 工程概况与编制说明1.1 工程概况1、工程名称：某某水系综合整治工程广阳桥截污泵站工程2、建设地点：位于某某中渠尾端渠道南侧，广阳路与月坊路相交口东北角3、建设单位：某某市某某渠水域治理有限公司4、监理单位：葛洲坝集团项目管理有限公司5、设计单位：某某市城市规划设计研究总院6、施工单位：中国水利水电某某工程局有限公司7、建设规模：本工程建筑面积1122，建筑高度10.7米，地上2层，地下1层，框架结构，采用独立基础。8、高大模板工程概述：本工程高大模板工程分为3个部分，分别如下，下述标高中21.00相当于±0.00：第一部分：位于17轴及7轴外10.3米交HJ轴及J轴外17米之间的标高17.10米层板，支撑区域长×宽为47.0m×24.0m，支撑区域面积约为1100。该区域为无梁板，板厚500mm，板面标高为17.10m，该支撑区域立杆支撑在标高10.425米的厚度1000mm的底板上，立杆支撑高度6.675米。第二部分：位于17轴交AJ轴之间的标高21.00米层梁板，高支撑区域长×宽分别为11.7m×7.0m 和25.0m×25.4m，高支撑区域面积约为750。在此区域内有250mm×400、450、500、600mm，300mm×500、550、600、700、800mm，350mm×800、1200mm，400mm×800mm，800mm×550mm的梁，板厚200mm，板面标高为21.00m，该支撑区域钢管立杆支撑在标高为9.512.9米不等的厚度1000mm的底板上，立杆支撑高度8.111.5m。第三部分：位于17轴交AJ轴之间的标高屋面层梁板，高支撑区域长×宽分别为11.7m×17.0m 和25.0m×25.4m，高支撑区域面积约为850。在此区域内有350mm×600、1000mm，400mm×1200、1300mm的梁，板厚120mm，板面标高为29.20和31.50m，该支撑区域钢管立杆支撑在标高为21.0m厚度200mm的钢筋砼板上（局部支撑在回填区域的，采用砂回填，水灌法灌实后铺设150mm厚C20素砼垫层），立杆支撑高度8.2m和10.5m。浇灌高支撑砼梁前，先分次浇灌框架柱至梁底施工缝处，有利于高支撑支架安全及整体结构的稳定性。且上部施工操作人员不得超过8人。本工程各种梁截面尺寸多样，形式繁杂，立杆支撑有多个高度，不可能逐个验算，但根据高支模梁板的截面布置表，可归纳出下列几种控制截面，即能覆盖本工程所有规格的梁、板支撑体系，见表1-1。 表1-1 高支模控制截面验算覆盖表梁板类型验算控制截面覆盖梁板截面尺寸支撑计算高度梁400mm×800mm梁截面面积小于0.32的梁11.5m800mm×550mm11.5m400mm×1300mm350mm×1000mm350mm×1200mm400mm×1200mm10.5m板120mm10.5m200mm11.5m500mm6.675m1.2 施工现场作业条件1、本工程施工现场平整较宽，道路通畅，发生险情时，消防车辆、救援车辆、应急救援物资和人员可顺利到达施工现场。2、施工时，高支模部位四面框架柱及梁板需先浇筑完毕，且中间钢筋砼柱随四面框架柱同时浇至同一水平高度，施工时还应考虑先将此柱浇至本次梁板结构高度与梁底接的施工缝处，待混凝土强度均达到75以上，为增强本次高支撑系统的稳定性提供了有利条件，方可可利用已浇筑完成的框架结构对模板支撑体系进行稳固、卸荷。3、模板立杆支撑均支撑在钢筋砼板面上，要求上部高支撑区域未浇筑前，下部支撑层的立杆支撑不允许拆除。4、施工现场采购、租赁的钢管、扣件已进行抽样检测，符合现行国家标准直缝电焊钢管（GB/T 13793）、碳素结构钢（GB/T700）、钢管脚手架扣件（GB15831）的相关规定，满足施工要求。5、施工临时用水已接至施工区域，可解决模板清理、湿润和混凝土养护问题。6、施工临时用电线路已接至施工区域，并设置有标准开关箱，可解决小型电动施工机械和照明用电问题。7、高大模板施工区域拟搭设操作平台和安全通道，以解决作业人员施工和紧急安全疏散为题。1.3 施工荷载支撑系统考虑的施工荷载主要有：本层钢筋混凝土构件自重、模板及方料自重、预埋构件自重、混凝土浇捣时冲击荷载以及施工人员和施工机械的荷载等。详见施工技术计算书。1.4 编制依据1、脚手架搭设所依据的规范：（1）中华人民共和国行业标准建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）。（2）中华人民共和国国务院令393号建筑施工高处作业安全管理条例。（3）中华人民共和国国务院令493号生产安全事故报告和调查处理条例。（4）建设部危险性较大工程安全专项施工方案编制及专家论证审查办法。（5）江西省危险性较大的建设工程安全专项施工方案编制及专家论证审查实施细则。（6）中华人民共和国建设工程安全生产管理条例。（7）中华人民共和国安全生产法。（8）建筑施工安全检查标准（JGJ59-2011）。（9）钢管脚手架扣件标准（GB15831-2006）。（10）混凝土结构工程施工质量验收规范（GB50204-2002）。（11）建筑工程大模板技术规程（JGJ74-2003）。（12）建筑结构荷载规范（GB50009-2001）。（13）建筑施工模板安全技术规范（JGJ162-2008）2、本工程经设计审查的施工图纸。3、本工程经监理审批的施工组织设计方案。 2 危险源分析与预防控制措施2.1 本工程高大模板工程重大危险源2.1.1水平混凝土构件模板支撑系统高度支撑系统高度最高为11.5米，支撑高度在8m至18m为一级重大危险源，需要特别注意的事项如下：1、高度大于2m的作业面（包括高空、洞口、临边作业），因安全防护设施不符合或无防护设施、人员未配系防护绳（带）等造成人员踏空、滑倒、失稳等意外；2、立杆间距或者步距过大，造成立杆受力过大而产生的失稳倒塌。2.1.2水平混凝土构件模板支撑系统跨度模板支撑系统梁跨度为11.7m，为二级重大危险源。2.1.3水平混凝土构件模板支撑系统施工总荷载施工总荷载12.5KN/m2为二级重大危险源 ，需要特别注意的事项如下： 1、立杆的纵、横、步距要满足设计计算要求。2、模板的主次楞间距满足设计计算要求。2.1.4水平混凝土构件模板支撑系统集中荷载支撑系统集中荷载小于15KN/m，为一般危险源，需要特别注意的事项如下：1、立杆的纵、横、步距要满足设计计算要求。2、模板的主次楞间距满足设计计算要求。针对上述重点危险源处，项目部由项目经理亲自挂帅、项目总工、项目安全员、施工员监督检查，严格按照本方案执行，排除一切隐患，为保障整个结构体系的安全，在水平剪刀撑、竖直剪刀撑、连墙和连柱件进行构造处理，杜绝危险发生。2.2 本工程一般危险源分析及预控 表2-1 危险源（危害）分析及控制措施序号作业活动危害因素可能导致的事故控制措施1脚手架的搭设、拆除无搭设、拆除方案架体垮塌编制施工方案，严格审批2脚手架的搭设施工方案的受力计算不准架体垮塌严格审核，批准后使用3脚手架的搭、拆没有按照施工方案进行搭设或拆除架体垮塌加强验收，严格控制4脚手架的搭设、使用用于搭设的材料质量不符合标准要求架体垮塌选用合格材料，严把验收关5脚手架使用主要受力杆料、构料被拆除架体垮塌按方案及交底操作并进行及时跟踪堆放的荷载超出允许要求架体垮塌限制堆载6脚手架拆除拆除顺序不正确架体垮塌按方案及交底操作并进行及时跟踪7模板支撑体系拆除违章拆除局部支撑垮塌按方案要求执行，并加强跟踪指导与监督混凝土的强度没有达到拆模强度要求结构及支撑塌根据同条件试压结果及某某部分第四节表中数据确定能否拆模，填写拆模申请书，经项目总工审批后方可拆模。8脚手架搭拆与使用无安全防护措施，违章操作高处坠落增加安全防范措施，6米层设置可靠水平安全网，并加强安全监管力度，杜绝习惯性违章。9脚手架搭拆无安全防护措施，违章操作物体打击搞好安全技术交底及安全教育加强安全跟踪监管力度，危险作业区域设置警戒线，杜绝人员通行，杜绝习惯性违章3 钢管支撑搭设与拆除3.1 支撑架构造要求3.1.1设计尺寸根据施工技术计算书验算结果，梁底支撑技术参数为：模板支架搭设最高处为11.5米，采用的钢管类型为48×3.5。本工程板搭设基本尺寸为：1、板厚120mm：立杆的纵距b=1.0m，立杆的横距l=1.0m，立杆的步距h=1.50m，板底支撑方木为60mm×80mm，间距为300mm，板底采用双扣件。2、板厚200mm：立杆的纵距b=0.9m，立杆的横距l=0.9m，立杆的步距h=1.50m，板底支撑方木为60mm×80mm，间距为300mm，板底采用双扣件。3、板厚500mm：立杆的纵距b=0.6m，立杆的横距l=0.6m，立杆的步距h=1.50m，板底支撑方木为60mm×80mm，间距为300mm，板底采用双扣件。本工程梁搭设基本尺寸为：1、400mm×800mm梁搭设基本尺寸为：梁两侧支撑立杆
