南溪地质灾害防治工程高切坡防护施工组织设计.doc

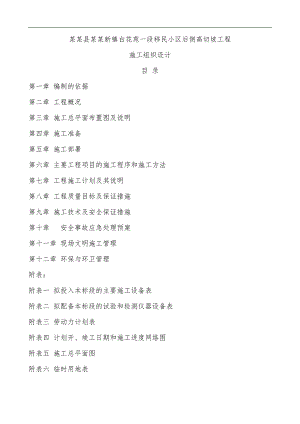

某某县某某新镇白花苑一段移民小区后侧高切坡工程施工组织设计目 录第一章 编制的依据第二章 工程概况第三章 施工总平面布置图及说明第四章 施工准备第五章 施工部署第六章 主要工程项目的施工程序和施工方法第七章 工程施工计划及其说明第八章 工程质量目标及保证措施第九章 施工技术及安全保证措施第十章 安全事故应急处理预案第十一章 现场文明施工管理第十二章 环保与环卫管理附表：附表一 拟投入本标段的主要施工设备表附表二 拟配备本标段的试验和检测仪器设备表附表三 劳动力计划表附表四 计划开、竣工日期和施工进度网络图附表五 施工总平面图附表六 临时用地表某某县某某新镇白花苑一段移民小区后侧高切坡工程施工组织设计第一章 编制的依据一、本工程采用现行中华人民共和国及重庆市行业的相关法规、规范以及标准。1、工程测量规范（GB50026-93）2、锚杆喷射混凝土支护技术规范（GB50086-2001）3、建筑边坡支护技术规范（CDB50/5018-2001）4、混凝土结构工程施工质量验收规范（GB50204-2002）5、钢筋焊接及验收规程（JGJ18-2003）6、钢筋焊接接头试验方法标准（JGJ/T27-2001）7、混凝土强度检验评定标准（GB50164-92）8、建筑施工安全检查标准（JGJ59-99）9、建筑施工高处作业安全技术规范（JGJ80-91）10、建筑机械使用安全技术规程（JGJ33-2001）11、施工现场临时用电安全技术规范（JGJ46-2005）12、建设工程施工现场供用电安全规范（GB50194-93）13、建筑工程施工质量验收统一标准（GB50300-2001）14、建设工程文件归档整理规范（GB/T50288-2001）15、长江三峡工程库区滑坡防治工程设计与施工技术规则二、某某县某某新镇白花苑一段移民小区后侧高切坡工程招标文件；三、某某县某某新镇白花苑一段移民小区后侧高切坡工程招标施工设计图；四、我单位现有施工能力及质量保证体系、安全文明施工管理措施；五、工程现场踏勘实际情况及周边环境。第二章 工程概况一、工程概况（一）气象水文该区属亚热带季风气候区，多年平均气温15.418.6，最高气温39.5，多年平均蒸发量1023.91190.8mm，多年平均降水量1016.71413.7mm，降水多集中于510 月，占年降水量的66.371.9%。洪水期出现在610 月，枯水期出现在1 月、2 月和12 月。（二）治理区环境条件本切坡位于某某县某某新镇某某集镇与盐渠集镇连接某某大道西侧，由于开挖移民房、某某大道场平形成，该高切坡类型为I2类，安全等级为二级。边坡的失稳变形危及坡脚32000万余平方米移民房及440余人的生命财产和外侧市政道路的安全，破坏后果严重,必须立即进行治理。（三）地层岩性与水文地质条件1、场地位于为铁峰山背斜的北翼，岩层呈单斜产出，次级构造不发育，无断层和褶皱。岩层产状356°813°。区内无断层，也无大规模裂隙发育。裂隙J1：100° 82°，闭合，无充填物，延伸28m，延伸长度较大，一般会切割岩层面发育间。距1.02.0m，结合差，为硬性结构面；裂隙J2：0° 80°，闭合，无充填物，延伸0.52m，延伸长度一般受岩层面控制，发育间距0.51.5m，结合差，为硬性结构面。2、场地内分布有第四系残坡积土(Qdl+el)，基岩为侏罗系中统沙溪庙组（J2s）。3、该切坡区域无断层、泥石流、滑坡等不良物理地质现象。4、抗震设防烈度为6°，设计地震分组为第一组。5、切坡破坏模式：岩体为风化剥落.崩塌掉块。6、岩土体的等效内摩擦角：中风化泥岩取50°。中风化泥岩理论破裂角取607、质粘土层承载力特征值取160kPa。强风化泥岩层承载力特征值取300kPa。中等风化泥岩承载力特征值取 fa=1500(kPa) 。二、治理工程措施1边坡设计锚杆长度为至下而上逐级加长，锚杆水平与垂直间距为2.0×2.0m。本段锚筋采用225的级螺纹钢筋。锚杆结构为全粘结砂浆锚杆，向下俯角20°。锚杆钻孔直径110mm，锚筋采用砂浆强度为M30。钢筋网为纵横交织的10钢筋，间距200mm。外锚头处设井字型14钢筋网片。锚筋伸出坡面外350mm并弯成直弯钩，井字型钢筋网片和强钢筋焊接在锚筋弯钩内侧。锚杆水平与垂直间距为2.0×2.0m。喷射混凝土面板设计：喷射混凝土设计厚度200mm，混凝土强度C25，采用喷浆机喷射而成，钢筋网选用10200，在喷射砼之前应进行坡面清方。坡面应设置纵向伸缩缝，伸缩缝宽30mm。缝中以沥青麻筋填实,填实深度200mm。2清危工程对于裸露边坡，由于块体破裂，大部分脱离母体，为防止其危害，进行清危处理。三、施工条件（一） 道路交通 两个治理点均位于某某镇，交通便利，施工材料及机械设备可直接运抵施工现场。（二） 供水供电 供水供电情况满足施工要求。（三） 场地在各治理施工现场附近选择场地，经过修整后作为材料场、设备停放场、拌和站等，项目经理部和职工宿舍可就近建造房屋。第三章 施工总平面布置图及说明一、布置原则根据现场踏勘情况，结合施工平面图，做到文明整洁，布置合理。在实施过程中，根据施工进度和现场实际情况，实行动态布置。本着降低成本，减少费用的原则，在不影响施工作业的前提下，材料、机具的堆放尽量减少二次转运。道路、排水等满足文明施工等有关方面的规定。满足施工现场的施工安全及防火等安全方面的要求。二、施工道路及排水说明施工道路：有公路或支线经过各治理点，施工机械、建筑材料的运输可由此运送至施工现场，以尽量减少设备、材料的二次搬运，降低施工成本。排水设置首先利用原有排水管沟进行排水，在新修的临时便道和临时设施周围设置断面不小于200×300mm 的临时排水沟。流水坡度不小1.5%。将生活用水生产污水、自然用水等引至沉砂池内，经处理达标后排入市政排水管网。三、临时设施及主要机械布置说明根据平面施工图及现场踏勘的具体情况，修建临时房屋，作为项目部现场办公室和生产工人宿舍，用水、用电和道路交通都比较方便。大型机械场、材料库房可布置在各治理点路边，这里相对场地较为开阔，交通也比较方便，便于机械设备进出场和材料转运。混凝土拌和站和材料场可布置在各治理区附近较为平坦的空地上，以方便使用，减少二次搬运，降低施工成本。材料堆放场、搅拌站、加工房、停放场、水池等用150mm 厚C20 混凝土平底硬化，达到规范要求。本工程施工总平面布置图详见附图。四、施工用水、用电布置及说明根据现场踏勘，并经过详细调查了解，治理区生产、生活用水、生活用电比较方便，可与当地有关部门联系，就近接用水源、电源，只需临时铺设供水设施即可。生产用电需配备发电机，为了保证施工用电问题，各治理点自备120KW发电机组1台。五、材料转运措施当地可供应的天然建材有河砂、砾石、卵石、砂岩条石等，施工用河砂、卵砾石和条石可就地取材。条石料场在当地及工作区已有开采的石料场，石料质量良好。施工现场运输道路基本能满足要求。只要合理安排，大宗材料基本可直接运入作业区，尽量减少材料的二次转运。六、平面管理措施建立平面管理责任制，定期检查，对违反平面布置管理的班组，坚决制止，对违章严重者给予经济处罚。入场材料必须按平面布置所规定位置堆放，场内建筑垃圾及时清除，使施工现场整洁有序。随着施工阶段的变化，平面布置作动态调整。总体原则是要满足经济、合理的施工要求。第四章 施工准备为了优质快速建设好该工程，应认真做好以下各方面的准备工作，确保实现计划目标。施工准备工作采用两手抓，一是在项目技术主管主持下，内业技术、现场施工员、质检员认真熟悉图纸、设计说明，准备图纸会审和设计技术交底。编制单项工程施工方案和关键工序作业指导书，编制设备、原材料、半成品的供应和加工计划，绘制现场临时设施的水、电敷设设计图纸；二是由项目经理带领施工员负责现场各种临时设施的搭设，进行工程定位放线布桩、完善施工便道、搭建搅拌站、钢筋加工房、配电房、供水供电设施、现场值班室、办公室、住宿房的场地平整工作，组织施工机械设备进场，为工程开工创造必备的条件。一、组织准备建立“某某新镇白花苑一段移民小区后侧高切坡项目经理部”。根据工程规模、特点和复杂程度，确定项目部组成成员，遵循合理分工与密切协作、因事设置、因职选人的原则，建立有施工经验、有开拓精神、工作效率高的项目经理部。建立健全各项规章制度，完善各种责任制。建立健全规章制度，完善责任制是项目部正常运转的有力保障，也是能否按时按质完成好该项目施工的关键所在。集结施工力量，组织劳动力进场，建立精干的生产班组。做好工人的入场教育，落实班组工作任务，逐级进行技术交底。组织大型机械设备进场。办理完善相关开工手续。本工程组织准备工作方法、完成时间及执行部门具体如下表：序号工作方法完成时间执行部门1宣传工作进场后公司、项目部2建立现场组织机构、人员就位进场后2 天项目部3建立、健全各项规章制度开工前3 天项目部4定劳动力班组并有效组织进场开工前2 天公司劳资处、项目部劳资5组织大型机械设备进场及准备其它小型机械随工程进度公司设备处、项目部6周转材料进场随工程进度公司材设处、项目部7施工许可证等有关手续的办理开工前10天项目部8与工商、环卫、派出所、街道等周边关系协调随工程进度项目部二、技术准备组织工程内业、外业技术人员熟悉施工图、施工规范、质量要求及安全保证措施等，编制好施工方案，作好必要的工料分析，参加图纸会审，将图纸中存在的疑问会同业主方、设计方认真研究解决。作好技术交底记录，同时作好技术培训工作。三、施工现场准备根据施工平面布置图，合理经济布置施工现场，同时按国家规定及标准做好钢筋、砂、石等原材料的检验，砂浆的试配，调试、检修好各种机械设备。做好开工前的准备工作。施工现场控制网测量根据设计人员或业主提供的永久性坐标和高程，按照总平面图布置要求，进行施工场地控制网测量，设置施工区永久性控制测量标桩。搭设临时设施：按照平面布置及要求搭设生产、生活用房，做好施工用水、用电的就位和准备。修建临时施工便道：为了满足施工需要，修建好施工便道，创造必要的施工条件。技术准备内容、完成时间及执行部门如下表所示：序号工作内容完成时间执行部门或执行人1编制施工组织设计签定施工合同后7 天公司总工及项目部技术负责人2编制施工图预算设计交底纪要到后15天公司预算处3编制施工进度计划开工前8 天项目部生产副经理及技术负责人4编制半成品及材料加工计划基础开工后10 天项目部施工员及内业技术5施工图涉及到的砂浆试配开工前5 天项目部技术负责人内业技术及试验员6各种原材料的检验开工前15天项目技术负责人试验员、内业7施工技术交底开工前2 天项目技术负责人内业、施工员具体准备工作如下表所示：序号工作内容完成时间执行部门或执行人1施工现场的交接开工前2 天生产经理及施工员2
