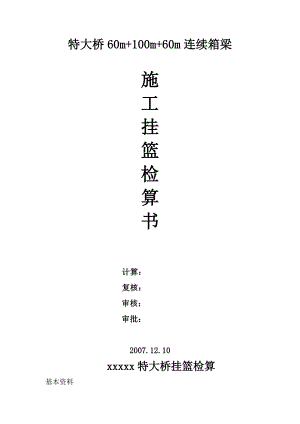

特大桥60m+100m+60m连续箱梁施工挂篮检算书计算：复核：审核：审批： 2007.12.10 xxxxx特大桥挂篮检算基本资料一、60+100+60m跨径1、0#块长14m，共计13段，最大梁段长4m，最小梁段长2.5m，板顶宽13.4m，底宽6.7m，悬臂3.35m；梁段分段：3.5×2+2.75×1+3×3+3.25×1+3.5×4+4×2；2、顶板厚按40cm考虑；3、底板宽按6.7m考虑；4、腹板厚渐变，按每侧20cm共40cm考虑设调整块，按4m长梁段考虑在内模顶板设三角块，单只挂篮设计1块，端部2.5m梁段渐变20cm，模型现做；5、0块模型按4.5m+6.2m+4.5m三段考虑；6、检算时按12块（4m），8块（3.5m），4块（3.0m），1块（2.5m）分别检算；7、截面梁高按7.85m4.85m综合考虑。二、40+60+40m双线连续梁1、0块长9m，最大梁段长4.25m，最小梁段长3m，板顶宽13.4m，底宽6.7m，悬臂3.35m；梁段分7段：3×1+3.25×1+3.5×1+4.25×3+4×1；2、顶板厚按40cm考虑；3、底板宽按6.7m考虑；4、腹板厚渐变，按每侧16cm共32cm考虑设调整块，按4.25m梁段考虑在内模顶板设三角块，单T共4只，单只可调32cm，端部2.9m梁段渐变12cm共24cm，模型现做；5、0块模型按2+2.7+3.7+2.7+2m考虑；6、检算时按4块（4.25m），3块（3.5m）分别检算；7、截面梁高按6.05m3.05m综合考虑。三、综合以上两种桥型基本情况，挂篮设计时考虑使用同一套挂篮，综合考虑后设计基本资料如下：1、最大梁段长度为4.25m，最小梁段长度为2.5m；2、板顶宽13.4m，底宽6.7m，悬臂3.35m，顶板厚40cm；3、外膜设计分段为：2+2.7+2.7+2.7+2.7+2，另做2.0+2.0（40+60+40m）桥专用0块调整段模型；4、截面梁高按7.85m4.85m综合考虑，可分段；5、腹板厚渐变，分别考虑调整块；6、内模分节以利张拉；7、前上横梁内滑梁吊带处考虑设置槽口以利内滑梁间距改变；8、检算时按A桥1块（2.5m）、4块（3.0m），8块（3.5m），12块（4m），B桥4块（4.25m）分别检算。四、各梁段分块重量及参数表桥名梁段号梁段长（m）腹板厚（m）底板厚（m）梁高（m）(v3)v1 (m3)v2m3(v4)v5 (m3)V6m3vi m360+100+60m跨径（A桥）1#块2.511.1071.067.1936.8953.285.3817.6113.1860.344#块310.80.9630.9076.3356.0553.936.6916.7714.2762.358#块3.50.80.7350.675.3765.1914.598.0914.7913.1760.0112#块40.60.4740.44.8764.855.249.8811.6710.3354.0440+60+40m跨径（B桥）4#块4.250.80.640.5980.5323.7863.3775.5710.0911.0313.3756.66五、其它荷载1、振捣荷载5KN/M2；2、人群荷载2.55KN/M2；3、模板自重及构件自重根据实际确定；4、荷载冲击系数：1.2；钢结构焊接焊缝系数：1.05；胀模系数：1.1。六、底模纵梁检算： （一）A桥1块底模纵梁检算：单侧腹板下设双纵梁，故单根纵梁受腹板砼力为，底模重暂以3t计，底纵梁自重以0.8t计。计算简图为： 换算至单纵梁受均布力：选取纵梁结构模型如下：纵梁挠度计算：近似认为Mmax处挠度最大，x2.215，（二）A桥2块底模纵梁检算其余荷载及系数选用同前：1、腹板下单根纵梁受均布力： 2、底板下单根纵梁受均布力：选用受力较大的腹板下纵梁进行分析：受力简图如下：（三）A桥8块底模纵梁检算：梁段长3.5m，腹板厚0.8m，底板厚0.7350.670m。1、腹板下单根纵梁受均布力：2、底板下单根纵梁受均布力：选用受力较大的腹板下纵梁进行检算：受力简图如下：（四）A桥12块底模纵梁检算：梁段长4m，腹板厚0.6m。 1、腹板下单根纵梁受均布力： 2、底板下单根纵梁受均布力：选用受力较大的腹板下纵梁进行检算：受力简图如下：（五）B桥4块底模纵梁检算：梁段长4.25m，腹板厚0.80.64m。 1、腹板下单根纵梁受均布力：(偏安全考虑人员及机具荷载时腹板厚统一按0.8考虑)2、底板下单根纵梁受均布力：选用受力较大的腹板下纵梁进行检算：受力简图如下：故，底模纵梁选取结构为第页图，有效长度为5.2m。七、后下横梁检算：1、纵梁自重：0.8t，底模自重3t。2、砼重计算如下：1>腹板砼重计算： A桥1块腹板砼产生的荷载（单纵梁）：重心位置：腹板底单根纵梁受力简图：腹板砼产生的作用在横梁上的支反力为： A桥4块腹板砼产生的荷载（单纵梁）：重心位置：单根纵梁受力简图如下：腹板砼产生的作用在横梁上的支反力为： A桥8块腹板砼产生的荷载（单纵梁）：重心位置：单根纵梁受力简图如下： 腹板砼产生的作用在横梁上的支反力为： A桥12块腹板砼产生的荷载（单纵梁）：重心位置：单根纵梁受力简图如下：腹板砼产生的作用在横梁上的支反力为：B桥4块腹板砼产生的荷载（单纵梁）：重心位置：单根纵梁受力简图如下：腹板砼产生的作用在横梁上的支反力为：2>底板砼重计算： A桥1块底板砼产生的荷载（单纵梁）：重心位置：单根底板底纵梁受力简图：底板砼产生的作用在横梁上的支反力为： A桥4块底板砼产生的荷载（单纵梁）：重心位置：单根底板底纵梁受力简图：底板砼产生的作用在横梁上的支反力为： A桥8块底板砼产生的荷载（单纵梁）：重心位置：单根底板底纵梁受力简图：底板砼产生的作用在横梁上的支反力为： A桥12块底板砼产生的荷载（单纵梁）：重心位置：单根底板底纵梁受力简图：底板砼产生的作用在横梁上的支反力为：B桥4块底板砼产生的荷载（单纵梁）：重心位置：x=×=×=2.084m；单根底板纵梁受力简图如下：底板混凝土产生的作用在横梁上的反力为：=×=5.8t =5.7t综上，腹板混凝土产生的作用在横梁上的反力分别为：A桥1块：RA1 =20.1t，RB1=10.1tA桥4块：RA4 =17.8t，RB4=11.0tA桥8块：RA8 =14.5t，RB8=10.9tA桥12块：RA12 =10.4t，RB12=9.6tB桥4块 ：=9.5t，=9.45t底板混凝土产生的作用在横梁上的反力分别为：A桥1块：=7.52t，=3.78tA桥4块：=7.6t，=4.7tA桥8块：=6.5t，=4.8tA桥12块：=4.7t，=4.2tB桥4块：=5.8t，=5.7t故检算后下横梁混凝土浇筑时强度使用较大的A桥1块及A桥4块数据进行检算即：RA1=20.1t、=7.52t和RA4=17.8t、=7.6t检算前下横梁混凝土浇筑时强度时进行选用RB4=11t、=4.7t和RB8=10.9t、=4.8t及=9.45t、=5.7t分别检算。（二）、后下横梁空载时的检算 空载时，纵梁自重及低模自重产生得到作用在横梁的支反力为：腹板底纵梁：RA=RB=+=0.66t底板底纵梁：RA=RB=+=0.7t后下横梁长9.8m，重暂以1.4t计，自重产生的均布力q=0.143t/m空载时后下横梁受力简图及横梁布置图如下：支座反力计算如下：RA=RB=（0.66×4+0.7×4+0.143×9.38）÷2=3.4t计算跨中最大弯矩：Mmax=3.4×9.38/2-0.66×（9.38/2-1.57）-0.66×（9.38/2-1.57-0.52）-0.7×（1.04+1.04/2）-0.7×1.04/2-0.143×9.38/2×9.38/4=9.14t.m截面型式选择：36a=11874.1cm4I=I36a+I板×2=(11874.1+28×13/12+1×28×18.52)×2=42918.9cm4W=I/b=42918.9/19=2258.9cm3=40.5MPa<w=145MPa满足要求计算跨中挠度（根据叠加原理）：公式：当ab时，跨中挠度fc=跨中挠度：fc=根据叠加原理得： =+ =×+×2+×2+×2=0.0093m=9.3mm<=23.5mm满足要求。（三）、灌注砼时后下横梁检算：1、A桥1#块灌注砼时后下横梁检算：、荷载组合：灌注砼时，人群机具振捣荷载产生的作用在横梁上的压力为:腹板下：RA=RB=(0.5+0.25)×1×2.5÷2÷2=0.47t底板下：RA=RB=(0.5+0.25)×(6.7-2)×2.5÷4÷2=1.1t后下横梁自重q=0.143t/m。、灌注砼时后下横梁受力简图如下：支座反力：R1=R2=(21.23×4+9.32×4+0.143×9.8)÷2=61.8t计算各力产生的弯矩，并绘制弯矩图：A、H点：MA=MH=-0.143×1.78×(1.78÷2)=-0.227t·mB、G点：MB=MG=-0.143×(1.78+0.52)2÷2-21.23×0.52=-11.418t·mR1、R2点：MR1=MR2=-0.143×(1.78+0.52+0.45)2÷2-21.23×(0.52+0.45)-21.23×0.45=30.687 t·mC、F点：MC=MF=-0.143×(1.78+0.52+1.04)2÷2-21.23×(0.52+1.04)+21.23×1.04+61.8×0.59=-19.534 t·mD、E点：MD=ME=-0.143×(1.78+0.52+1.04×2)2÷2-21.23×(0.52+1.04×2)-21.23×1.04+61.8×(0.59+1.04)-9.32×1.04=12.392 t·m则Mmax=MR1=MR2=-30.687 t·m满足要求计算跨中及悬臂端挠度：根据虚功原理，分别取虚拟力P=1加于跨中及悬臂端，得到相应的弯矩图如下：得到：S1=-3.0277,S2=-9.4736,S3=-14.8152,S4=-6.215,S5=2.5012,S6=6.4438=-0.3008, =-0.6829, =-0.7
