XX联通客户接入工程项目补充施工定额.doc

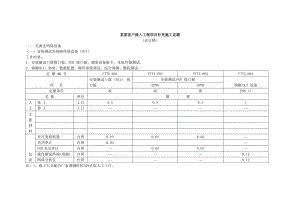

某某客户接入工程项目补充施工定额(试行稿)一、 无源光网络设备（一）安装测试光线路终端设备（OLT）工作内容：1安装测试上联接口板、PON 接口板：插装设备板卡、本机性能测试。2调测OLT：加电、数据配置、硬件系统调试、综合调测、整机测试。定 额 编 号FTTX-001FTTX-002FTTX-003FTTX-004项 目 安装测试上联（SNI） 接口板安装测试PON 接口板 调测OLT 设备 EPON GPON定额单位块块块PON 口名 称单位 数 量人工技 工 工日 0.50.50.51普 工 工日 主要材料仪表光可变衰耗器 台班 0.030.030.03 光功率计 台班 0.03 PON光功率计台班 0.030.03 操作测试终端(电脑) 台班 0.12网络分析仪 台班 0.12注：1、施工人员配合厂家调测时按30%计取人工工日。（二）安装测试光网络单元（ONU）工作内容：1安装插卡式ONU 设备宽、窄带板卡：开箱检验、插装设备板卡、设备标记、清洁整理等。2安装、测试集成式ONU 设备：开箱检验、安装固定、设备标记、清洁搬运、本机性能测试、数据配置、通路测试、划线定位、清洁整理等。定 额 编 号 FTTX-005FTTX-006项 目 安装插卡式ONU 设备宽、窄带板卡（MDU） 安装、测试集成式ONU 设备 多住户单元(MDU) 定 额 单 位块 台 名 称单位 数 量 人工 技 工 工日 1.502.00普 工 工日 主要材料 机械 仪表 数字传输分析仪 台班 光源 台班 0.10光功率计 台班 0.10注：1、施工人员配合厂家调测时按30%计取人工工日。2、2U 以下插板式FTTB ONU 的安装、测试套用FTTX-031 定额，仅做插卡扩容时，按50%计取。（三）用户光缆测试、光通路光端对测、中继光（电）路割接光端对测工作内容：1用户光缆测试：光缆特性的测试、记录、整理测试资料等。2接入网上联光通路光端对测：OLT 到上联交换机全程光路测试调通，包括局间障碍排除, 测试、记录、整理测试资料等。3中继光（电）路割接光端对测：导出资料、核对资料、测试等。定 额 编 号 FTTX-007 FTTX-008 FTTX-009项 目 用户光缆测试（4芯以下） 接入网上联光通路光端对测 中继光（电）路割接光端对测 定 额 单 位 段 链路 链路 名 称单位 数 量 人工 技 工 工日 1.20 3.00 5.00 普 工 工日 主要材料 机械 仪表 数字传输分析仪 台班 0.10 0.10 光源 台班 光功率计 台班 0.10 0.10 光可变衰耗器 台班 0.10 0.10 OTDR 台班 0.40 光损测试仪OLTS 台班 注：1、本定额是按单窗口测试取定的。如果按双窗口测试时, 其定额值调增1.8 倍；按三窗口测试时,其定额值调增2.4倍。（四）机柜、箱体工作内容：1.安装入户式综合信息（网络）机箱：开箱检验、清洁搬运、划线定位、安装固定箱体、地线连接、墙体修整。2.安装户外综合一体化机柜（箱）：开箱检验、清洁搬运、划线定位、安装固定箱体、地线连接、清理现场等。3.安装电表箱：开箱检验、清洁搬运、划线定位、固定箱体、安装箱内配件、接线、清理现场等。4.布放集束光纤：取料、放绑集束光纤、固定活接头、敷设套管、预留保护、做标记。5.放绑尾缆：放绑尾缆含设备和ODF 两端的剖开、分纤、绑扎、测试、制作标签、连接。定 额 编 号 FTTX-010FTTX-011FTTX-012FTTX-013项 目 安装入户式综合信息（网络）机箱 安装户外综合一体化机柜（箱） 安装电表箱 落地式架空式定 额 单 位套套套套名 称单位 数 量 人工 技 工 工日 1.20 4.00 5.90 2.00 普 工 工日 0.60 4.00 5.90 主要材料 箱体 个 1.00 1.00 1.00 1.00 站台及铁件 套 1.00 镀锌铁丝4.0 Kg 1.00 1.00 机械 汽车起重机（5t） 0.50 0.50 仪表 注：1、安装落地式户外综合一体化机柜（箱）不包含“砌筑箱体基座”，安装架空式户外综合一体化机柜（箱）包含安装站台。2、安装入户式综合信息（网络）机箱指的是集成式入户光网络箱，内装电源，终端盒，监控设备等。3、安装电表箱是指远离机房配电系统，需要单独引用外电时选用。定 额 编 号 FTTX-014 FTTX-015 FTTX-016 FTTX-017 FTTX-018 FTTX-019项 目 布放集束光纤（15m以下） 布放集束光纤（15m以上） 24 芯48 芯96 芯24 芯48 芯96 芯定 额 单 位条条条条条条名 称单位 数 量 人工 技 工 工日 1.00 1.50 2.00 2.00 2.50 3.00 普 工 工日 主要材料 集束光纤（15m 以下） 条 1.00 1.00 1.00 集束光纤（15m 以上） 条 1.00 1.00 1.00 机械 仪表 注: 1、布放集束光纤定额是按集束光纤已带有两端活接头考虑的，统计工作量是分别按长度计算条数。定 额 编 号 FTTX-020FTTX-021FTTX-022FTTX-023项 目 放绑尾缆12 芯以下 放绑尾缆24 芯以下 放绑尾缆48 芯以下 放绑尾缆48 芯以上 定 额 单 位百米条 百米条 百米条 百米条 名 称单位 数 量 人工 技 工 工日 4.208.4012.6016.80普 工 工日 主要材料 尾 缆 m102.00102.00102.00102.00机械 仪表 二、无源光网络光分配网（ODN）（一）敷设皮线光缆工作内容：1.架设架空皮线光缆：光缆的检查、测试、配盘、架设皮线光缆、卡挂挂钩、盘余长、安装标志牌等。2.架设自承式架空皮线光缆:自承式光缆含装支撑物、检验光缆、布放紧固光缆、做各种终结等。3.敷设管道皮线光缆：检验测试光缆、光缆配盘、穿放引线、敷设光缆、复测光缆、安装托盘、人孔中光缆包保护管、做标记等。4.架设吊线式墙壁皮线光缆：定位、装固定支撑物、检验测试光缆、布放光缆、卡挂、端头处理等。5.布放钉固式墙壁皮线光缆：定位、装固定物、检验、布放光缆、端头处理等。6.架挂自承式墙壁皮线光缆：定位、装支撑物及配件、检验光缆、布放紧固光缆、做各种终结等。7.竖井内敷设皮线光缆：检测光缆、包保护管、布放光缆、绑扎固定、做标记等。8.管内、暗槽内穿放皮线光缆：检验、测试光缆、清理管（暗槽）、制作穿线端头（钩）、穿放引线、穿放光缆、做标记、封堵出口等。9.线槽、地板内明布皮线光缆：检验、测试光缆、清理管（暗槽）、布放、绑扎光缆、做标记、封堵出口等。10.穿放引上皮线光缆：检测光缆、穿保护管、穿放光缆、管口加保护垫、绑扎固定等。11.同一管孔并行布放光缆：检验测试光缆、清刷管孔、穿放引线、布放光缆、断头处理、安装托板等。定 额 编 号FTTX-024FTTX-025FTTX-026FTTX-027FTTX-028FTTX-029FTTX-030项 目 架设架空皮线光缆 架设自承式架空皮线光缆 敷设管道皮线光缆 架设吊线式墙壁皮线光缆 布放钉固式墙壁皮线光缆 架挂自承式墙壁皮线光缆 竖井内敷设皮线光缆 定 额 单 位百米条 百米条 百米条 百米条 百米条 百米条 百米条 名 称单位 数 量 人工 技 工 工日 1.421.61.135.233.344.811.5
