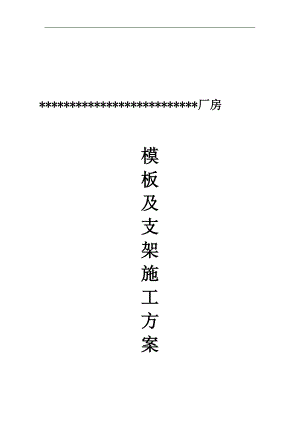

XX联合厂房模板及支架工程施工方案.doc

*厂房模板及支架施工方案目 录一、工程概况-3二、编制依据-3三、脚手架的搭设方式-3四、模板支撑架安全计算书-5五、梁支撑架安全计算书-11六、脚手架的拆除-15七、安全及技术措施-16八、危险源识别与监控-18一、工程概况*建筑面积为2283 m2。 本工程室内地坪标高±0.000相当的绝对标高100.500。二、编制依据建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）混凝土结构设计规范GB50010-2010建筑结构荷载规范(GB 50009-2001)钢结构设计规范(GB 50017-2003)*施工组织设计*建设项目图纸三、满堂脚手架的搭设方式 脚手架满堂单立杆，立杆接头采用对接扣件连接，立杆和大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于50cm，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于50cm，各接头距立柱的距离不大于50cm。纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠在纵向扫地杆的立柱上。本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，剪刀撑沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加2至4个扣结点。所有固定点距主节点距离不大于15。最下部的斜杆与立杆的连接点与地面平行。剪刀撑的杆件连接采用搭接，其搭接长度100，并用不少于三个旋转扣件固定，端部扣件盖板的边缘至杆端的距离10。搭设过程中画出工作标志区，禁止行人进入、统一指挥、上下呼应、动作协调，严禁在无人指挥下作业。脚手架及时与结构拉结或采用临时支撑，以保证脚手架搭设过程安全未完成脚手架在每日收工前，一定要保证架子稳定。四、模板支架安全计算书 装配附房首层脚手架高5.07米，二层高3.930米，三层3.0米。梁截面主要有300×800、250×400、250×400、200×500、250×650、350×800，最大截面为350×800。板厚以10mm为主。最大跨度为10米。机加辅房首层脚手架高5.97米，二层高4.23米，三层3.0米。梁截面主要有250×600、250×400、300×800、300×850、300×900、350×1050、250×800、400×1050，最大截面为400×1050。板厚以10mm为主。最大跨度为10米。动力辅房脚手架以6米为主。(一)参数信息:1.脚手架参数 横向间距或排距(m):1.10；纵距(m):1.00；步距(m):1.50；立杆上端伸出至模板支撑点长度(m):0.10；脚手架搭设高度(m):6.00；采用的钢管(mm):48×3.5 ；扣件连接方式:双扣件，扣件抗滑承载力系数:0.80；板底支撑连接方式:方木支撑；2.荷载参数模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):24.000；楼板浇筑厚度(m):0.100；倾倒混凝土荷载标准值(kN/m2):2.000；施工均布荷载标准值(kN/m2):1.000；3.木方参数木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000；木方抗剪强度设计值(N/mm2):1.300；木方的间隔距离(mm):300.000；木方的截面宽度(mm):80.00；木方的截面高度(mm):100.00； 图2 楼板支撑架荷载计算单元（二）模板支撑方木的计算: 方木按照简支梁计算，方木的截面力学参数为 本算例中，方木的截面惯性矩I和截面抵抗矩W分别为: W=8.000×10.000×10.000/6 = 133.33 cm3； I=8.000×10.000×10.000×10.000/12 = 666.67 cm4； 方木楞计算简图1.荷载的计算： (1)钢筋混凝土板自重(kN/m)： q1= 24.000×0.300×0.100 = 0.72 kN/m； (2)模板的自重线荷载(kN/m): q2= 0.350×0.300 = 0.105 kN/m ； (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： p1 = (1.000+2.000)×1.00×0.300 = 0.90kN；2.强度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2×(0.72 + 0.105) = 0.99 kN/m；集中荷载 p = 1.4×0.9=1.26 kN；最大弯距 M = Pl/4 + ql2/8 = 1.26×1.00 /4 + 0.99×1×1/8 = 0.4388kN.m；最大支座力 N = P/2 + ql/2 = 1.26/2 +0.99×0.900/2 = 1.62 kN ；截面应力 = M / w = 0.4388/133.333×106×103= 3 N/mm2；方木的计算强度为 3 N/mm2 小于13.0 N/mm2,满足要求!3.抗剪计算： 最大剪力的计算公式如下: Q = ql/2 + P/2 截面抗剪强度必须满足: T = 3Q/2bh < T其中最大剪力: Q = 1.00×0.99/2+1.26/2 = 1.125 kN；截面抗剪强度计算值 T = 3 ×1.125/(2 ×80.000 ×100.000) = 0.211 N/mm2； 截面抗剪强度设计值 T = 1.300 N/mm2； 方木的抗剪强度为0.211 N/mm2小于 1.300 N/mm2 ，满足要求!4.挠度计算:最大弯矩考虑为静荷载与活荷载的计算值最不利分配的挠度和，计算公式如下: 均布荷载 q = q1 + q2 = 0.72+0.105=0.825 kN/m；集中荷载 p = 0.9 kN；最大变形 V= 5×0.825×900.000 /(384×9500.000×6666666.67) + 810.000×900.000 /( 48×9500.000×6666666.67) = 0.403 mm； 方木的最大挠度 0.403 小于 1000.000/250,满足要求!（三）木方支撑钢管计算:支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取纵向板底支撑传递力，P =0.99×1.00 + 1.26 = 2.25 kN； 支撑钢管计算简图 支撑钢管计算弯矩图(kN.m) 支撑钢管计算变形图(kN.m) 支撑钢管计算剪力图(kN) 最大弯矩 Mmax = 0.943 kN.m ； 最大变形 Vmax = 2.412 mm ； 最大支座力 Qmax = 10.192 kN ； 截面应力 = 0.943×106/5080.000=185.715 N/mm2 ； 支撑钢管的计算强度小于 205.000 N/mm2,满足要求! 支撑钢管的最大挠度小于1000.000/150与10 mm,满足要求!（四）扣件抗滑移的计算:按照建筑施工扣件式钢管脚手架安全技术规范培训讲座刘群主编，P96页，双扣件承载力设计值取16.00kN，按照扣件抗滑承载力系数0.80，该工程实际的旋转双扣件承载力取值为12.80kN 。纵向或横向水平杆传给立杆的竖向作用力设计值 R= 10.192 kN； R < 12.80 kN,所以双扣件抗滑承载力的设计计算满足要求! （五）模板支架荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。1.静荷载标准值包括以下内容：(1)脚手架的自重(kN)： NG1 = 0.129×6.000 = 0.775 kN；钢管的自重计算参照扣件式规范附录A 双排架自重标准值，设计人员可根据情况修改。(2)模板的自重(kN)： NG2 = 0.350×1.100×1.00 = 0.385 kN；(3)钢筋混凝土楼板自重(kN)： NG3 = 24.000×0.100×1.100×1.000 = 2.64 kN；经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 3.8 kN；2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。经计算得到，活荷载标准值 NQ = (1.000+2.000 ) ×1.100×1.000 = 3.3 kN；3.不考虑风荷载时,立杆的轴向压力设计值计算公式 N = 1.2NG + 1.4NQ = 9.18 kN；（六）立杆的稳定性计算: 立杆的稳定性计算公式: 其中 N - 立杆的轴心压力设计值(kN) ：N = 10.272 kN； - 轴心受压立杆的稳定系数,由长细比 lo/i 查表得到； i - 计算立杆的截面回转半径(cm) ：i = 1.58 cm； A - 立杆净截面面积(cm2)：A = 4.89 cm2； W - 立杆净截面模量(抵抗矩)(cm3)：W=5.08 cm3； - 钢管立杆抗压强度计算值 (N/mm2)； f-
