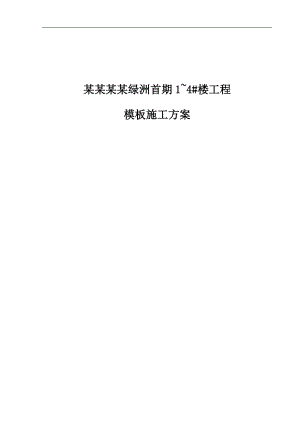

宁夏某小区高层剪力墙结构住宅楼模板工程施工方案(示意图丰富、含计算书).doc

某某某某绿洲首期14#楼工程模板施工方案目 录一、编制依据3二、工程概况3三、施工布署3四、施工准备3五、模板方案选择4六、模板设计4七、模板工程施工工艺流程控制程序9八、模板的加工及制作9九、模板安装10十、模板安装质量控制12十一、模板拆除13十二、安全文明施工措施14十三、模板系统验算16一、编制依据1、某某某某绿洲首期14#楼工程施工图纸2、混凝土结构工程施工质量验收规范GB5020420023、建筑施工计算手册 汪正荣编著 中国建筑工业出版社二、工程概况某某某某绿洲首期14#楼工程；工程建设地点：某某市大武口区舍余三产区；属于剪力墙结构；地上33层；地下1层；建筑高度：99.25m；主楼地下室层高5.38米，一层层高4.45米，标准层层高：2.95m ；总建筑面积：68652.82平方米；总工期：393天。本工程由某某地产集团某某有限公司建设，宁夏建筑设计研究院设计，北京国轩工程技术有限公司监理，中国建筑第七工程局有限公司组织施工；由李合清担任项目经理，王作亮担任技术负责人。三、施工布署1、质量目标：本工程质量目标为一次性验收合格；2、工期要求：根据总体施工进度安排，本工程+0.00以下结构安排在2011年5月20日至2011年6月10日；地上结构安排在2011年6月10日至2012年4月15日前完成主体封顶。3、劳动力组织本工程结构质量要求高，在模板工程施工前对施工队进行模板技术交底，加强对模板加工及安装的检查，保证模板工程的各项质量要求达到清水砼质量要求。施工队伍选择了有长期良好合作关系的劳务队，其队伍施工人员素质过硬，施工前对其进行详细的技术、质量、安全交底。由于地下结构面积大，各段流水施工，木工总人数在高峰期将达到180人。4、施工段的划分根据工程的特点及模板配制的要求，本工程地下基础底板有施工后浇带时根据设计所留的后浇带划分成施工段，共分为3个施工段，地上结构施工时，根据变形缝位置将其划分成四个施工段进行施工。四、施工准备1、技术准备：（1）技术人员仔细审阅图纸，清楚各构件、部位的尺寸关系，了解模板的流水组织程序。对施工人员进行详细的交底，做到人人心中有数。（2）认真熟悉工程特点，编制模板施工方案、模板技术交底等技术性文件。（3）根据施工进度需要提出材料的用量计划及质量要求，并签订有关协议。2、材料机具准备 要对所用组合木模板、方木、钢管、扣件、止水钢板、穿墙螺栓等主要材料进场提出详细计划，所有材料进场前均应由工长、质检员严格检查，凡不符合要求的严禁进场使用。（2）提前准备好各种手头工具及木工机械，并做好调试，以保证模板顺利加工，主要施工机具使用计划表如下：五、模板方案选择为了整体施工顺序考虑，标准层层高为2.95米，净高2.85米，地下室部分全部采用4.9米钢管立杆作为主规格，配合U型托丝使用；标准层采用2.7米主规格钢管扣件连接。模板及其支架必须具有足够的强度、刚度和稳定性，能可靠地承受钢筋和砼的自重和侧压力以及施工荷载，确保工程结构、构件形体几何尺寸及相互位置的正确性，因此模板工程施工极为重要，是确保砼结构外观质量的关键。根据本工程具体特点的质量要求以及施工组织设计的要求，模板选用砖胎模、胶模板两种。具体如下部 位材 料筏板基础基础四周砌240砖墙，高度超过底板1.67米，作为筏板基础的外模，外部分层填土夯实，填土高度至底板标高。主次梁15厚的竹胶板，40×90的木龙骨和48脚手架钢管，当高度超过700时则加一排12的对拉螺栓。框架柱用15厚的竹胶板，40×90的木龙骨和48脚手架钢管楼梯15厚竹胶板40×90木龙骨，扣件脚手架支撑。砼楼板15厚竹胶板50×100木龙骨，支撑为扣件脚手架900×1200。六、模板设计1、筏板基础模板设计本工程筏板基础板厚1.6米，底板砼采用C40S6抗渗防水砼，内外墙采用C45S6抗渗防水砼，顶板、梁、梯采用C40S6抗渗防水砼，在砼垫层施工完成后，底板外模砌240厚砖模，高出底板1.67米，用水泥砂浆砌筑，内壁水泥砂浆抹平压光，垫层砼表面抹平压光干燥后，做防水卷材。在砖模上部支模板前，砖墙上部应找平并粘贴3cm×3cm海绵条，以防止漏浆。外墙水平施工缝留设在底板以上300，外墙内、外侧模板采用300高的木模吊模，40×90方木龙骨，外龙骨用48双钢管，施工缝处设300高3厚的止水钢板。下图为外墙基础模板支设图。2、柱子模板本工程的配套工程为框架结构，框架柱截面尺寸均为500×500柱模板材料选用竹胶板，模板配制成标准的柱模，竖向木龙骨为40×90mm的木方，间距不大于200mm，外龙骨采用钢管加固。间距不大于500,模板加固图如下所示：15厚竹胶板48钢管40×90木方框架柱模板示意3、墙模板地下室的内外剪力墙，采用15厚竹胶合板模板支设，内外墙均采用40×90木方为次楞，横楞统一采用48钢管，M14对拉螺栓间距450。内墙20的PVC塑料管内穿14对拉螺栓固定。用于外墙有抗渗要求的墙壁时中间加钢板止水片及塑料锥体垫片。剪力墙支撑架图2-3地下室外墙支模方法示意图钢管次楞穿墙螺栓15厚竹胶合板模板塑料垫块50×50×3止水钢片剪力墙支撑架图2-4地下室内墙支模方法示意图40×90木方穿墙螺栓20塑料管15厚竹胶合板模板木方背楞4、砼楼板模板 支撑采用扣件式脚手架，地下结构时，立杆间距为1000x1100，排距为1000，梁底次龙骨采用40×90的木方，间距,200mm，主龙骨为钢管，步距1500，纵横向必须设置扫地杆。上部铺设15厚竹胶板，用钉子钉牢，木胶板必须在木方上拼接，并与方木搭接不小于2cm，板与板间的缝隙加填海绵条，楼板支模见下图。由于标准层层高为2.95米，而钢管租赁站没有2.8米的钢管，只有2.7米的钢管，所以标准层模板支架均需使用U型顶撑。现浇楼板模板支设示意图现浇楼板混凝土40*90木方，间距20015厚竹胶板4、地下室楼梯模板底模采用竹胶板、木龙骨，踏步侧模采用木板配制。按照楼梯的宽度、高度和长度，踏步的步数来配制（见楼梯支模图）。5、剪力墙门窗洞口模板、预留洞口模板采用竹胶板及木板、角铁、螺栓制作而成的定型钢模。定型钢模尺寸，根据墙厚，洞口的高度和宽度来制作。利用洞边的钢筋控制洞口模板的位移。如果是窗洞口，洞模下口模要钻出气孔，保证砼的密实度（见下图）。6、后浇带模板：砼底板后浇带采用超前止水后浇带，墙体后浇带采用半砖墙为模板，在后浇带两侧设置密目钢丝网，防止混凝土漏浆，具体做法见下图。顶板后浇带模板与顶板模板同时支设，但是后浇带部分支撑系统及模板系统必须独立，在拆除顶板模板时不得拆除后浇带模板及支撑系统。七、模板工程施工工艺流程控制程序前期工作施工验收砼结构工程施工质量验收规范（GB502042002）施工图纸技术交底材料准备作业条件模板设计数据（承载力、刚度和稳定性基础承载力满足施工荷载要求雨施措施冬期施工技术措施模板安装支架安装基础立柱支撑杆件模板安装预埋件预留孔位置准确标高、中心线、垂直度压缩变形或弹性挠度模板拆除（根据构件受力特性和同条件试块强度确定）模板设计资料材料预埋件和预留孔洞模板安装的几何尺寸模板位置、支撑、标高、平整度、垂直度、拼缝材料、支承件、卡具隔离剂八、模板的加工及制作1、门窗洞口模板制作：1）门窗洞口模板周边严禁出现起皮、飞边，四周必须用手刨刨平，转角处接缝严密，洞口支撑必须牢固，尺寸正确无误。2）门窗洞口模板加工完成后首先要由施工队进行自检，然后由工长、质检员共同验收后方可使用，门窗洞口模板的制作质量标准如下：项目允许偏差（mm）检查方法平面尺寸-2钢尺检查表面平整12m靠尺对角线差2钢尺检查2、顶板模板制作：顶板模板在现场使用部位直接加工，顶板模板应尽量使用整张的竹胶板，对于不符合模数的地方可利用竹胶板切割补齐，但不得使用小于300mm以下的碎模板。施工时手动工具必须配备齐全，竹胶板接缝施工在木带上，搭接不少于2cm，工长、质检员直接在现场监督、检查，质量标准如下：项目允许偏差（mm）检查方法长度、宽度+1钢尺检查平整度+0.52m靠尺寸对角线差2钢尺检查3、模板的堆放楼板的堆放整齐，对于地下室小钢模板应按不同的型号分类堆放，模板拆除后应及时清理表面的浮浆，涂刷脱模剂堆放整齐以备使用。楼板现场临时堆放位置见附图。九、模板安装1、地下室墙体模板安装1）工艺流程预埋短钢筋及墙体定位筋测量放墙线及模板控制线、门窗洞口线、标高线按墙体的尺寸（包括对拉螺栓的布置方式）拼装模板对拉螺栓定位安装外龙骨安装紧固对拉螺栓并进行初校终校后固定2）施工要点：（1）在墙体两边100mm范围内找平压光，安装模板时模板底板垫3cm×3cm海绵条，防止模板漏浆。同时在底板上预埋短钢筋不少于3排，纵向间距1m，用于模板支撑固定。（2）墙体位置在砼施工完毕后进行定位放线，首先引测建筑物的每条轴线，由轴线引测出墙体边线、门窗洞口及模板控制线，同时用水准仪将安装模板所需的标高线直接引测到模板安装位置。（3）对于墙体外模支设时，模板下口必须与已浇砼搭接不少150mm，并在接缝处贴0.5cm厚自粘海绵条，同时已浇筑砼应拉线剔毛，并剔成一坡口，保证接缝在同一水平标高且不漏浆，如下图：（4）穿墙对拉螺栓：穿墙螺栓直径均为14mm，分为止水型及普通型的，外墙采用含有止水片的止水型对拉螺栓，在止水螺栓两侧设有锥台型橡胶垫，橡胶垫即可保证墙厚又可在砼施工完成后，在割断对拉螺栓时不损坏砼，内墙采用普通对拉螺栓，施工时螺杆上套内径18mm的PVC套管，可保证穿墙螺栓周转使用。（5）在墙体部位预埋20短钢筋，露出楼面150mm，在其上焊上钢筋横档，横筋两端磨平，不得出现毛刺、马蹄现象，涂上红油漆，横筋长度较墙厚小2mm，此钢筋可严格控制墙体模板的位置，剪力墙每平方放置一处限位钢筋撑子，墙筋绑扎时设置竖向及水平梯子筋，梯子筋可采用较墙竖筋大一号钢筋兼做主筋，保证墙体厚度，梯子筋长横筋宽度较墙厚小2mm，端应涂上防锈漆。在墙体模板对拉螺栓紧固时模板抵紧梯子筋及定位筋，在砼浇筑时，由于侧压力作用，墙体会产生鼓胀，墙厚则会得到保证。模板在对拉螺栓紧固时不得一次紧到底，而应上、中、下多次调整，再依次将螺栓拧紧。6）由于变形缝处净空只有330MM,无法支设模板，不是标准层，故地下室和首层变形缝处采用330MM厚聚苯板，长度同剪力墙长度，高度比楼层高度高100MM，为节约成本，标准层以上采用定型钢模，为了不影响工程进度，每处变形缝处制作定型钢模4块。2、门窗洞口模板安装1）门窗洞口模安装前，做好门窗洞口位置及钢筋50线的测放工作，经验收无误后方可进行下道工序。2）窗洞口模板在窗台面模板中间开设2c
