宁夏某高层框剪结构住宅楼塔吊施工方案(CFG桩复合地基).doc

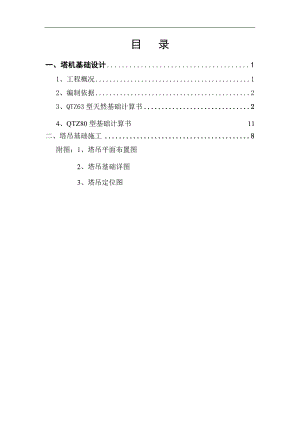

目 录一、塔机基础设计11、工程概况12、编制依据2 3、QTZ63型天然基础计算书2 4、QTZ80型基础计算书 11二、塔吊基础施工8附图：1、塔吊平面布置图 2、塔吊基础详图 3、塔吊定位图 一、塔机基础设计1、工程概况工程名称：某某某某万家三期G2地块9#、14#、15#、21#、22#、23#、24#楼建设地点：建设单位：设计单位：施工单位：一、工程简况某某某某万家三期G2地块9#、14#、15#、21#、22#、23#、24#楼是由某某宁夏荣达房地产开发有限公司投资兴建的，工程地点位于宁夏银川兴庆区沈阳路以南，正源北街以东，东临唐徕渠。本工程由7个单位工程，其中9#、14#楼地下2层，地上27层，15#楼为地下2层，地上25层，其余4栋均为地下2层，地上30层，钢筋混凝土剪力墙框架结构。1个地下车库工程。建筑面积约107443.41平方米。二、结构作法1、本工程高层地基处理采用CFG桩复合地基基础，基础垫层底面、桩顶间设300mm砂石褥垫层，钢筋混凝土平板式筏板基础。垫层平面范围为基础边缘向外不下于0.3M。分层碾压振密，压实系数不小于0.96。2、车库基础形式为钢筋混凝土筏板基础，钢筋混凝土框架结构，混凝土强度等级为C35，抗渗等级p6。3、层高：9#、14#楼层高为2.900米，建筑高度为79.65米（北侧女儿墙高度），±0.000相当于绝对标高1111.95米；15#楼层高为2.900米，建筑高度73.85米（北侧女儿墙高度），±0.000相当于绝对标高1112.35；21#楼层高为2.900米，建筑高度88.35米（北侧女儿墙高度），±0.000相当于绝对标高1111.95米；22#楼层高为2.900米，建筑高度88.35米（北侧女儿墙高度），±0.000相当于绝对标高1112.25米；23#楼层高为2.900米，建筑高度88.35米（北侧女儿墙高度），±0.000相当于绝对标高1112.35米；24#楼层高为2.900米，建筑高度88.35米（北侧女儿墙高度），±0.000相当于绝对标高11112.65米。工程内容：本建筑工程,由7幢住宅楼及地下车库组成，住宅楼为地下二层，地上21#、22#、23#、24#楼30层外其余均25层；地下室层高均为2.9米，底板厚度1100-1300，地上层高2.9米；主体结构采用剪力结构体系，主楼基础为平板式筏型基础。地下车库为单体地下框架结构，与主楼连通口相接。本工程共设置7台塔吊，每栋楼各设一台，22#、24#、15#楼塔吊型号QTZ80TC5610。21#、23#、9#、14#楼各设置一台，塔吊型号QTZ63TC5013。其中21#、23#楼基础5100×5100×1350,22#、24#、15#、9#、14#楼基础5500×5500×1350,具体布置详见施工平面布置图。7台塔机基础板面与地下室底板底标高设置相同，设置在换填土（砂夹石垫层）上，地基承载力详见检测报告。2、编制依据1、银川某某万家G2区砂石垫层检测报告2、建筑结构荷载规范GB500092001（2006年版）3、地基基础设计规范（GB50007-2002）4、混凝土结构设计规范GB5001020025、塔式起重机TC5013.21型说明书6、塔式起重机混凝土基础技术规程JGJ/187-2009矩形板式基础计算书 计算依据： 1、塔式起重机混凝土基础工程技术规程JGJ/T187-2009 2、混凝土结构设计规范GB50010-2010 3、建筑地基基础设计规范GB50007-2011 一、塔机属性塔机型号QTZ80（5610）塔机独立状态的最大起吊高度H0(m)40塔机独立状态的计算高度H(m)43塔身桁架结构方钢管塔身桁架结构宽度B(m)1.6 二、塔机荷载塔机竖向荷载简图 1、塔机自身荷载标准值塔身自重G0(kN)379起重臂自重G1(kN)37.4起重臂重心至塔身中心距离RG1(m)19.8小车和吊钩自重G2(kN)3.8最大起重荷载Qmax(kN)60最大起重荷载至塔身中心相应的最大距离RQmax(m)13.7最大起重力矩M2(kN.m)1335平衡臂自重G3(kN)19.8平衡臂重心至塔身中心距离RG3(m)6.3平衡块自重G4(kN)146平衡块重心至塔身中心距离RG4(m)11.8 2、风荷载标准值k(kN/m2)工程所在地宁夏 某某基本风压0(kN/m2)工作状态0.2非工作状态0.65塔帽形状和变幅方式锥形塔帽，小车变幅地面粗糙度B类(田野、乡村、丛林、丘陵及房屋比较稀疏的乡镇和城市郊区)风振系数z工作状态1.59非工作状态1.68风压等效高度变化系数z1.32风荷载体型系数s工作状态1.95非工作状态1.95风向系数1.2塔身前后片桁架的平均充实率00.35风荷载标准值k(kN/m2)工作状态0.8×1.2×1.59×1.95×1.32×0.20.79非工作状态0.8×1.2×1.68×1.95×1.32×0.652.7 3、塔机传递至基础荷载标准值工作状态塔机自重标准值Fk1(kN)379+37.4+3.8+19.8+146586起重荷载标准值Fqk(kN)60竖向荷载标准值Fk(kN)586+60646水平荷载标准值Fvk(kN)0.79×0.35×1.6×4319.02倾覆力矩标准值Mk(kN·m)37.4×19.8+3.8×13.7-19.8×6.3-146×11.8+0.9×(1335+0.5×19.02×43)514.58非工作状态竖向荷载标准值Fk'(kN)Fk1586水平荷载标准值Fvk'(kN)2.7×0.35×1.6×4365.02倾覆力矩标准值Mk'(kN·m)37.4×19.8-19.8×6.3-146×11.8+0.5×65.02×43290.91 4、塔机传递至基础荷载设计值工作状态塔机自重设计值F1(kN)1.2Fk11.2×586703.2起重荷载设计值FQ(kN)1.4FQk1.4×6084竖向荷载设计值F(kN)703.2+84787.2水平荷载设计值Fv(kN)1.4Fvk1.4×19.0226.63倾覆力矩设计值M(kN·m)1.2×(37.4×19.8+3.8×13.7-19.8×6.3-146×11.8)+1.4×0.9×(1335+0.5×19.02×43)931.4非工作状态竖向荷载设计值F'(kN)1.2Fk'1.2×586703.2水平荷载设计值Fv'(kN)1.4Fvk'1.4×65.0291.03倾覆力矩设计值M'(kN·m)1.2×(37.4×19.8-19.8×6.3-146×11.8)+1.4×0.5×65.02×43628.68 三、基础验算矩形板式基础布置图基础布置基础长l(m)5.1基础宽b(m)5.1基础高度h(m)1.35基础参数基础混凝土强度等级C35基础混凝土自重c(kN/m3)25基础上部覆土厚度h(m)0.5基础上部覆土的重度(kN/m3)19基础混凝土保护层厚度(mm)40地基参数地基承载力特征值fak(kPa)160基础宽度的地基承载力修正系数b0.3基础埋深的地基承载力修正系数d1.6基础底面以下的土的重度(kN/m3)19基础底面以上土的加权平均重度m(kN/m3)19基础埋置深度d(m)5修正后的地基承载力特征值fa(kPa)308.77地基变形基础倾斜方向一端沉降量S1(mm)20基础倾斜方向另一端沉降量S2(mm)20基础倾斜方向的基底宽度b'(mm)5000 基础及其上土的自重荷载标准值： Gk=blhc=5.1×5.1×1.35×25=877.84kN 基础及其上土的自重荷载设计值：G=1.2Gk=1.2×877.84=1053.4kN 荷载效应标准组合时，平行基础边长方向受力： Mk''=G1RG1+G2RQmax-G3RG3-G4RG4+0.9×(M2+0.5FvkH/1.2) =37.4×19.8+3.8×13.7-19.8×6.3-146×11.8+0.9×(1335+0.5×19.02×43/1.2) =453.24kN·m Fvk''=Fvk/1.2=19.02/1.2=15.85kN 荷载效应基本组合时，平行基础边长方向受力： M''=1.2×(G1RG1+G2RQmax-G3RG3-G4RG4)+1.4×0.9×(M2+0.5FvkH/1.2) =1.2×37.4×19.8+3.8×13.7-19.8×6.3-146×11.8)+1.4×0.9×(1335+0.5×19.02×43/1.2) =845.52kN·m Fv''=Fv/1.2=26.63/1.2=22.19kN 基础长宽比：l/b=5.1/5.1=11.1，基础计算形式为方形基础。 Wx=lb2/6=5.1×5.12/6=22.11m3 Wy=bl2/6=5.1×5.12/6=22.11m3 相应于荷载效应标准组合时，同时作用于基础X、Y方向的倾覆力矩： Mkx=Mkb/(b2+l2)0.5=514.58×5.1/(5.12+5.12)0.5=363.86kN·m Mky=Mkl/(b2+l2)0.5=514.58×5.1/(5.12+5.12)0.5=363.86kN·m 1、偏心距验算 相应于荷载效应标准组合时，基础边缘的最小压力值： Pkmin=(Fk+Gk)/A-Mkx/Wx-Mky/Wy =(646+877.84)/26.01-363.86/22.11-363.86/22.11=25.67kPa0 偏心荷载合力作用点在核心区内。 2、基础底面压力计算 Pkmin=25.67kPa Pkmax=(Fk+Gk)/A+Mkx/Wx+Mky/Wy =(646+877.84)/26.01+363.86/22.11+363.86/22.11=91.5kPa 3、基础轴心荷载作用应力 Pk=(Fk+Gk)/(lb)=(646+877.84)/(5.1×5.1)=58.59kN/m2 4、基础底面压力验算 (1)、修正后地基承载力特征值 fa=fak+b(b-3)+dm(d-0.5) =160.00+0.30×19.00×(5.10-3)+1.60×19.00×(5.00-0.5)=308.77kPa (2)、轴心作用时地基承载力验算 Pk=58.59kP
