宁夏某高层剪力墙结构商住楼悬挑脚手架施工方案(附示意图).doc

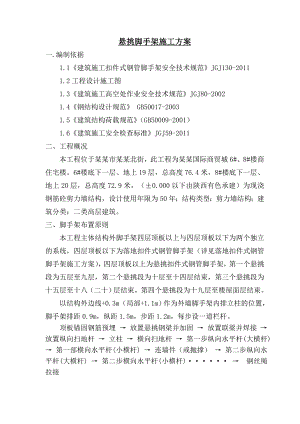

悬挑脚手架施工方案一.编制依据1.1建筑施工扣件式钢管脚手架安全技术规范JGJ130-20111.2工程设计施工图1.3建筑施工高空处作业安全技术规范JGJ80-20021.4钢结构设计规范 GB50017-20031.5建筑结构荷载规范（GB50009-2001）1.6建筑施工安全检查标准JGJ59-2011二、工程概况本工程位于某某市某某北街，此工程为某某国际商贸城6#、8#楼商住宅楼。6#楼底下一层、地上19层，总高度76.4米，8#楼底下一层、地上20层，总高度72.9米，（±0.000以下由陕西有色承建）为现浇钢筋砼剪力墙结构，设计使用年限为50年；结构类型：剪力墙结构；建筑分类：二类高层建筑。三、脚手架布置原则本工程主体结构外脚手架四层顶板以上与四层顶板以下为两个独立的系统，四层顶板以下为落地扣件式钢管脚手架（详见落地扣件式钢管脚手架施工方案），四层顶板以上为悬挑扣件式钢管脚手架，第一个悬挑段为五层至九层，第二个悬挑段为十层至十四层结束，第三个悬挑段为十五层至十八（二十）层结束，第四个悬挑段为十九层至楼屋面层结束。 以结构外边线+0.3m（局部+1.1m）作为外墙脚手架内排立柱的位置，脚手架排距0.9m，纵距1.5m，步距1.2m，每步设一道栏杆。顶板锚固钢筋预埋 放置悬挑钢梁并加固 放置联梁并焊接 放置纵向扫地杆 立柱 横向扫地杆 第一步纵向水平杆(大横杆) 第一部横向水平杆(小横杆) 连墙件（或抛撑） 第二步纵向水平杆(大横杆) 第二步横向水平杆(小横杆)······ 钢丝绳拉接1、 脚手架的搭设1.1 按照外挑架悬挑钢梁平面布置图，在五层结构顶板上预留预埋悬挑钢梁锚固吊环钢筋，采用一级圆钢直径18mm的钢筋，每道悬挑钢梁设置两道锚固点（其中一道为安全储备锚固吊环）。锚固钢筋埋入混凝土的深度一定要压在楼板下层钢筋下面，每侧增加2根三级直径14钢筋加强，长度100mm。锚固钢筋预埋图如下： 1.2 放置悬挑钢梁并加固悬挑钢梁采用16#工字钢，悬挑钢梁水平间距为1.5m，每根长度不小于3.8m（局部地方随建筑外形加长）。悬挑钢梁采用塔吊吊运，人工配合安装。悬挑钢梁伸出结构外侧1.5m；结构内侧按照悬挑钢梁平面布置图在结构拐弯处适当缩短长度，但最小长度不小于1.5m。在五层顶板结构墙体施工时预留悬挑钢梁穿墙洞，预留洞大小为200mm×250mm。悬挑钢梁插入锚固吊环内，两侧和上部采用木楔子楔紧，保证悬挑钢梁不能移动。五层顶板结构施工完成后，在悬挑钢梁端部锚固吊环位置采用脚手架立杆支顶，上部支顶到五层结构顶板底，用可调托顶紧，见上图：（钢梁长度以最终的材料加工单为准）1.3 放置联梁并焊接（局部地方）1.4 放置联梁并焊接（局部地方）悬挑钢梁安装后，局部无法安装悬挑钢梁的地方（如：楼梯间、转角处、后交带等），立即安装10#槽钢联梁，U形口向上。联梁搭设在悬挑钢梁上，在与悬挑钢梁相交处联梁两侧各心距结构外皮300mm，外侧联梁中心距结构外皮1350mm。脚手架立杆放置在联梁槽钢内。联梁对悬挑钢梁起到整体受力和整体稳定作用。采用5cm长焊缝与悬挑钢梁焊接。里侧联梁中由于悬挑钢梁水平间距设计为1.5m，与脚手架立杆纵距相同，脚手架立杆放置在悬挑水平钢梁与上联梁相交节点处，故此联梁与悬挑钢梁主节点之间几乎无脚手架立杆。主节点处脚手架立杆荷载直接传给悬挑钢梁承受，联梁几乎不受荷载。 1.5 搭设立柱的注意事项（1）外径51mm与48mm的钢管严禁混用，使用前刷红色防锈漆。（2）立杆接头必须采用对接扣件,相邻立柱的对接扣件交错布置,两相邻立柱接头在高度方向错开距离不小于500mm，且不设在同步同跨内,各接头中心距主节点距离不大于步距的1/3。（3）开始搭设立杆时，应每隔3跨设置一根拉杆，直至连墙件安装稳定后，方可根据情况拆除。（4）当搭设至有连墙件的构造部位时，搭设完该处的立柱、纵向水平杆、横向水平杆后，应立即设置连墙件。（5）顶层立柱搭接长度及立柱顶端伸出建筑物的高度1.5m。（6）脚手架必须设置纵横向扫地杆。纵向扫地杆采用直角扣件固定在距底联梁不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立柱上。1.6 搭设纵、横向水平杆的注意事项（1）搭设纵向水平杆在横向水平杆之下，在立柱内侧，并采用直角扣件与立杆扣紧。（2）纵向水平杆采用对接扣件连接，对接接头交错布置，不设在同步、同跨内，相邻接头水平距离不小于500mm。（3）封闭型脚手架的同一步纵向水平杆必须四周交圈，用直角扣件与内、外角部立杆固定。（4）纵向水平杆的长度不小于3跨，并不小于4m。（5）每一主节点必须设置一根横向水平杆，并采用直角扣件扣紧在纵向水平杆上，该杆轴线偏离主节点的距离不大于150mm。（6）操作层上非主节点处的横向水平杆均匀设置3道，但在脚手板接头位置根据支承脚手板的需要设置，间距不大于0.3米。（7）横向水平杆靠墙侧的外伸长度为300mm。1.7 搭设连墙件、剪刀撑、横向斜撑等注意事项（1）当脚手架操作层高出连墙件二步时，采取临时措施，直到连墙件搭设完后方可拆除。（2）连墙杆呈水平并垂直于墙面，与脚手架连接端可稍为下斜，但不得上翘。（3）每侧脚手架从两端立杆开始由下到上设连续式剪刀撑，两组剪刀撑间距5跨，从最下端开始搭设。（4）剪刀撑斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线距主节点的距离不大于150mm。剪刀撑与平面夹角45° 60°。具体详见附图（5）横向斜撑每隔5跨设一道，每道从底至顶通长设置。（6）剪刀撑、横向斜撑应随立柱、纵横向水平杆等同步搭设。（7）对于连墙杆位置无结构洞时在墙体施工时预留连墙杆孔洞，直径100mm。1.8 扣件安装的注意事项（1）扣件规格（48）必须与钢管外径相同；（2）扣件螺栓拧紧扭力矩不小于40N·m，并不大于60 N·m；（3）主节点处，固定横向水平杆（或纵向水平杆）、剪刀撑、横向斜撑等扣件的中心线距主节点的距离不大于150mm；（6）对接扣件的开口应朝上或朝内；（7）各杆件端头伸出扣件盖板边缘的长度不小于100mm。1.9 钢丝绳拉接及卸载悬挑水平钢梁采用钢丝绳与建筑物拉接，钢丝绳拉接点距离建筑物1.35m，钢丝绳水平间距3m。在联梁转角处设置拉接钢丝绳两道。上端拉接在三层墙体大模板最下层螺栓孔内，采用M16花篮螺栓调整钢丝绳的松紧程度。通过对悬挑钢梁受力计算后已满足强度要求，此钢丝绳仅作为安全构造要求和受力安全储备。故选用钢丝绳型号为6×37，强度等级为1400MPa，直径为16mm。为了保证外悬挑脚手架的结构安全，各段悬挑脚手架每四层采用钢丝绳进行卸载一次，钢丝绳拉接点距离建筑物1.35m，钢丝绳水平间距3m，拉接点抖绑连墙件处里外大小横杆，采用M18花篮螺栓进行钢丝绳紧固。 详见2 架特殊部位节点构造2.1、在外墙阳角部位，联梁支撑采用10#槽钢进行硬支撑，下端利用下层墙体预埋件拉锚10#槽钢进行焊接加固。10#支撑槽钢与联梁和拉锚10#槽钢进行焊接。上端采用至少两道钢丝绳拉接，采用花篮螺栓紧固。钢丝绳与花篮螺栓型号同卸荷材料。见下图2.2、和楼梯间外侧无法安装悬挑钢梁，因此加大楼梯间两侧的悬挑型钢梁，采用18#工字钢梁，工字钢梁上部按排距铺设10#联梁。2.3、对于悬钢梁在外挑板外檐部位，预留250mm宽悬挑钢梁豁口，豁口内外檐梁钢筋采用搭接，待悬挑架拆除后相互焊接，在浇筑混凝土。卸荷钢丝绳安装示意图2.4 架体内外采用钢管进行斜拉、斜撑，保证架体稳定2.5 悬挑钢管水平间距为1.5m，每根长度不小于3.8m（局部地方随建筑外形加长）。悬挑钢管伸出结构外侧1.5m；悬挑钢管采用双管。2.6 在各楼顶板结构墙体施工时预留悬挑钢管穿墙洞，预留洞大小为100mm×100mm。悬挑钢管插入锚固吊环内，两侧和上部采用木楔子楔紧，保证悬挑钢管不能移动。锚固吊环采用12圆钢制作。3、铺设脚手板的注意事项3.1要铺满、铺稳，靠墙一侧离墙面距离不应大于200mm；3.2脚手板采用对接，板端距横向水平杆200mm，并采用直径3.2mm(10#)的镀锌钢丝固定在支撑上。3.3在拐角、斜道平台口处的脚手板，应与横向水平杆可靠连接，以防止滑动。4、操作面以外，从下数第1步开始向上每4层满铺一层脚手板。4.1、搭设栏杆、挡脚板的注意事项4.1.1栏杆和挡脚板应搭设在外排立柱的内侧。4.2.2上栏杆上皮高度1.5m,中栏杆居中设置。4.3.3挡脚板高度不小于150mm。4.2、安全网42.1外脚手架外侧挂密目网封闭。4.2.2每层施工平台脚手板下挂水平安全兜网。4.2.3首层搭设宽度为6m的水平安全网。4.3、脚手架拆除4.3.1脚手架的拆除作业应按确定的拆除程序进行。水平拉接杆件应在位于其上的全部可拆除杆件都拆除之后才能拆除。在拆除过程中，凡已松开连接杆件的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件，拆下的杆配件应以安全的方式运出和吊下。在任何情况下严禁向下抛掷钢管、配件和其他物品。4.3.2、拆除前应全面检查上层架的扣件、连墙件、支撑体系是否安全可靠，并经过施工管理人员批准方可进行。拆除时不可上下同时施工。4.4、防雷接地措施4.4.1在悬挑脚手架搭设到顶层后，采用40mm×4mm的扁钢作为接地线，在脚手架的下部连接，用两道螺栓卡箍，并加设弹簧垫圈，以防止松动，保证接触面不小于10cm2。脚手架顶部采用一根2.5米长20镀锌圆钢作为避雷针。4.4.2每组接地采用3根直径50的镀锌钢管，打入地面以下至少2.5米，与接地线焊接，焊缝长度至少为扁钢宽度的2倍，即80mm以上。4.4.3防雷接地按照每50米设置一组。设置位置应在人们不易走到的地方，同时应注意与其它金属物或电缆之间保持3米以上距离。4.4.4防雷接地装置完成后，要用电阻表测定电阻值，电阻值不得大于4。5、质量标准及保证措施5.1质量保证体系5.2允许偏差项次项目技术要求允许偏差（mm）示意图检查方法与工具1地基基础表面坚实平整-观察排水不积水垫板不晃动底座不滑动不沉降 102立杆垂直度最后验收垂直度2080m-± 100下列脚手架允许水平偏差搭设中检查偏差的高度(m)总高度50m40m20mH=2± 7± 7± 7H=10± 20± 25± 50H=20± 40± 50± 100H=30± 60± 75H=40± 80± 100H=50± 100中间档次用插入法3间距步距-± 20-钢板尺纵距± 50横距± 204纵向水平杆高差一根杆的两端-± 20水平仪或水平尺同跨内两根纵向水平杆高差-± 105双排脚手架横向水平杆外伸长度偏差外伸500mm 50-钢板尺6扣件安装主节点处各扣件中心点相互距离150mm-钢卷尺同步立杆上两个相隔对接扣件的高度
