拟建原料厂工程翻车机房井点降水施工方案.doc

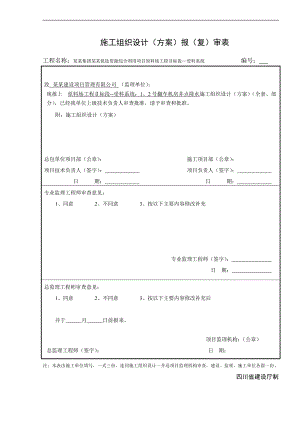

施工组织设计（方案）报（复）审表工程名称：某某集团某某钒钛资源综合利用项目原料场工程标段受料系统 编号： 致 某某建设项目管理有限公司 （监理单位）：现报上 原料场工程标段-受料系统：1、2号翻车机房井点降水施工组织设计（方案）（全套、部分），已经我单位上级技术负责人审查批准，请予审查和批准。附：施工组织设计（方案）总包单位项目部（公章）： 施工项目部（公章）： 项目技术负责人（签字）： 项目负责人（签字）： 日 期： 日 期： 专业监理工程师审查意见：1、同意 2、不同意 3、按以下主要内容修改补充专业监理工程师（签字）： 日 期： 总监理工程师审查意见：1、同意 2、不同意 3、按以下主要内容修改补充后并于 月 日前报来。 项目监理机构：（公章） 总监理工程师（签字）： 日 期：注：本表由施工单位填写，一式三份，连同施工组织设计一并送项目监理机构审查。建设、监理、施工单位各留一份。四川省建设厅制工程名称某某集团某某钒钛资源综合利用项目原料场工程标段受料系统：1、2号翻车机房井点降水施工方案编制单位某某建筑分公司第五项目部编制项目负责审核施工单位审定总包单位审定甲方审核意见施工组织（方案）设计会签单某某原料场工程标段受料系统1、2号翻车机房井点降水施工方案 某某建筑分公司第五项目部1 工程概况某某某某钒钛资源综合利用项目原料场工程II标段受料系统-1#、2#翻车机房为结构类型为较大型框排结构，对差异沉降敏感，基础型式为筏板基础。在基坑开挖时遇到地下水，基坑区域内的土基本处于泥泞状态，无法形成有效施工通道，导致机械无法直接进行土方挖运。1#、2#翻车机房基础埋置深度位于地下水位以下，由于该地段地下水较丰富，必须先进行降水处理方可进行基础开挖。降水方式可采用井管降水。综上原因及地质勘测资料，在1#、2#翻车机区域采取井点降水措施，对地下水及时抽排，之后再进行基坑开挖及后续施工。2 场地工程、水文地质条件，2.1地理位置拟建原料场工程II标段受料系统项目-1#、2#翻车机房主要位于某某某某钒钛资源综合利用项目工程场地1499.20平台南部（原料场项目西侧），占地面积约（轴线尺寸30×30）m2。场地原始地貌为安宁河二、三级阶地，地形起伏不平，东高西低，高差较大，现在场地已整平。2.3.水文地质条件场区内整平后无地表水体。场地地下水类型主要为上层滞水、孔隙潜水。上层滞水主要赋存于素填土1层中，水量很小，地下水位不连续，无统一地下水位。主要由大气降水补给，排泄以垂直入渗为主。据钻孔测量，地下水、潜水稳定水位埋深1.023.30m ，主要接受沟谷地表水流、大气降水补给，以垂直入渗补给为主，局部地段存在松散孔隙水径流补给。排泄以水平径流为主，最终排入安宁河。3 降水设计3.1 降水设计依据 攀枝花某某集团设计研究院有限公司设计的某某集团某某钒钛资源综合利用项目原料场工程标段受料系统：1、2号翻车机相关图纸。 中冶成都勘察研究总院有限公司攀枝花分公司提供的某某集团某某钒钛资源综合利用项目原料场工程标段受料系统岩土工程勘察报告 主要参考规范、规程、手册：供水水文地质手册、岩土工程勘察规范GB50021-2001（2009年版）、中国建筑工业出版社出版的建筑施工手册第四版。3.2基坑降水范围及深度1、2号翻车机±0.00=1499.20m，1、2号翻车机筏板基础有多处平台，较浅处基坑底标高为-21.48m，较深处基坑底标高为-29.38m，基坑需要大开挖。因此本工程井点降水设计范围主要针对1、2号翻车机基坑范围，统一按基坑底标高-29.38m进行计算。根据中冶成都勘察研究总院有限公司攀枝花分公司提供的某某集团某某钒钛资源综合利用项目原料场工程标段受料系统岩土工程勘察报告，1、2号翻车机区域地下水位标高取1480.87，降水施工目标将水位降至绝对标高1467.87处。3.3基坑降水方法采用井点降水方法，由于1、2号翻车机西面靠近成昆铁路，此处不宜钻降水孔，以免影响铁路安全，故决定在1、2号翻车机基坑东南北三边布置施工一定数量的降水井，利用多口井内抽水方法使地下水位降低到计划标高。详见井点布置图（附后）3.4降水井设计参数地层渗透系数：根据勘察报告，各含水层渗透系数为：块石2层渗透系数k=12.55m/d；粉细砂1层渗透系数k=4.77m/d；粉质粘土层渗透系数k=0.16m/d（视为隔水层）。水位降低：地下水位标高1480.87m，水位降低至1467.87m标高，水位降深13m。3.5降水井单井用水量及降水井数量计算 计算模型：承压完整井；基坑远离地面水源含水层厚度 M 12（m）水位降深 S 13（m）过滤器半径 rs 0.15（m）渗透系数 k 12.55（m/d）降水计算公式采用：中国建筑工业出版社出版的建筑施工手册第四版计算步骤：1.基坑涌水量计算： 基坑等效半径r0为：r0 =0.29(a+b)=0.29×60=17.4(m)基坑抽水影响半径R为：R=10s =10×13×=460(m)井点管埋置深度：取滤水管进水长度5m，现有布井点地坪标高取1490.8m，基坑底1469.82m，H1=1490.8-1469.82=20.98=21mHH1+h+iL+l =21+1+0.1×25+5 =29.5m取H为30m。 基坑涌水量Q为：MSQ=2.73klg(1+R/ r0)12×13 =2.73×12.55×Lg(1+460/ 17.4)=3711（m3/d）2.降水井的数量计算：单根井点管出水量q（取滤水管进水长度5m）:q=120rsl =120×3.14×0.15×5×=657（m3/d）井点管数量： n=1.1Q/q =1.1×3711/657 =6注：1.在1、2号翻车机与地下通廊相接处有一地下盲沟，考虑盲沟渗水的影响，计算中渗透系数按各含水层渗透系数的最大值12.55（m/d）进行计算，且井点管数量按15个进行布置。2.在通廊距离1、2号翻车机区域50米处另还有一处盲沟，为避免此处的盲沟渗水对1、2号翻车机基坑开挖产生影响，在此盲沟处也设置4个降水井，做法同1、2号翻车机区域降水井，但不计入1、2号翻车机区域井点降水计算成果中。3.6降水井结构设计 降水井深度为30m，成孔直径600mm，因回填区域石方较多，必须采用直径600钢套筒成孔，钢套筒采用条状花管。考虑抽水设备因素，下入300mm钢管作为井管，每6m一段，每段中间5.6m长范围的管身做条孔状花管，条孔每圈12个，尺寸10mm×150mm，沿管身竖向布置，相邻两圈条空间距50mm且错位布孔。为防止涌砂，管外填510mm砾石作过滤层。成孔时钻出的泥浆，孤石，每班配一个拖拉机，外运至弃土场，运距2km，共用拖拉机台班(示意图见附图2)。待降水井形成后，采用100污水泵（18.5千瓦）、50污水泵（4千瓦），进行24小时不间断抽水，水抽至井上方进行统一由组织的排水（）4施工准备4.1场地平整 在1、2号翻车机东侧高边坡一侧靠通廊转角处以及通廊盲沟处4个的降水井施工前，需对边坡土方进行挖运，平整出降水井施工场地，采用PC300反铲配合20t翻斗车将土方倒运至指定弃土场，运距2km。场地平整后，由于CZ-5型冲击钻重量大，需采用50t汽车吊对冲击钻进行安装定位，在整个降水井施工过程中配合冲击钻移位、拆除等，同时在安装冲击钻时需采用一块6m长，3m宽、2cm厚的钢板铺设在冲击钻的底部，以保证冲击钻在施工过程中的稳定性。总体挖土需5天完成，共计耗PC300反铲台班10个，20t翻斗车台班20个，50t汽车吊台班5个。共发生50t汽车吊进出场一次，CZ-5型冲击钻进出场一次。 4.2施工用电施工用电接点由业主指定。现场采用防雨型分配电箱4个，总电箱1个。施工现场的配电箱应采用三级配电两极保护，配电箱分级设置，即在总箱下设分配电箱，分配电箱下设开关箱，开关箱以下就是用电设备，形成三级配电。为避免现场停电对降水施工造成影响，另配备100KW柴油发电机2台。施工用电工程量及主要材料见下表：序号材料名称及型号单位数量备 注1标准型配电总箱台1个内配见说明2标准型分线线箱台4个根据安全规范要求一机一闸一箱3VV-1KV(3×150+1×70)电 缆m350米焊机、切割机、空压机4橡套电缆3×16+1×10M250米一次线5BLV50mm2m400米二次线6 BV2.5电线m200米夜间照明7碘钨灯 220V/1000W套12包括灯罩、灯管、灯架8白炽灯 36V/100W 套30包括灯罩、灯架、开关9100kw柴油发电机台210橡套电缆3×16+1×10m500发电机用线说明：标准型配电箱内配： DZ10250/330 170A空气开关1只、DZ10100/330 80A空气开关2只、DZ10100/330 60A空气开关4只、DZ20Y100/330 50A空气开关1只、LMZJ0.5 200/5互感器3只。 4.3、施工用水：施工用水接入点由甲方指定，用DN50焊管300m接至施工现场，通过DN50水表后，再用DN20焊管250m接入各用水点。5降水井施工5.1降水井施工设备 由于降水井单井水量大，降水井需要大口径，上层为块石填土层，且地层以砂卵石为主，旋挖转机和普通回转钻机成孔困难，因此，选用冲抓钻机成孔，冲击钻头直径不小于600mm。5.2降水井施工要求 降水井冲击成孔前各井孔孔口下入直径不小于1000mm的钢制护筒长度不小于2m，防止孔口坍塌。 单回次进尺不大于2m，详细记录冲击进尺速度。 为了保证孔壁不坍塌，采用泥浆护壁，泥浆比重不小于1.15，每一回次捞砂一次，捞砂
