拟建高层商业楼基坑支护施工组织设计#河南#桩锚支护结构#附构造图.doc

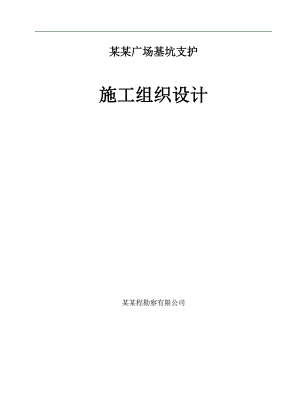

某某广场基坑支护施工组织设计某某程勘察有限公司目 录一、编制依据1二、工程概况1三、 工程施工组织部署2四、分项分部工程施工方法8五、工期及确保工期的措施16六、质量目标及质量保证措施20七、安全施工保证措施，健康安全环保目标26八、平面布置图31九、施工监测及应急预案31十、主要材料、机械设备计划与劳动力安排计划33十一、现场布置和针对现场困难的分析对策36十二、雨季施工措施36附图一：平面布置图38一、编制依据1、甲方提供的图纸资料及某某广场基坑支护方案；2、某某广场岩土工程勘察报告；3、建筑地基基础工程施工质量验收规范(GB50202-2002)；4、建筑地基基础设计规范(GB50007-2002)；5、基坑土钉支护技术规程(CECS96:97)；6、锚杆喷射混凝土支护技术规范（GB50086-2001）；7、建筑基坑支护技术规范(JGJ120-99)；8、建筑基坑工程监测技术规范（GB50497-2009）；9、建筑桩基技术规范（JGJ94-2008）10、混凝土结构设计规范(GB50010-2010)11、岩土锚杆（索）技术规程（CECS96:97）二、工程概况2.1 工程简述 拟建工程为某某广场，场地位于郑州市京广路与代庄南街交叉口西北角。拟建建筑主要有3栋22-27高层、2-5层商业楼。该基坑南北长约153m和宽45m、东西宽52m和长192m，场地红线内一定范围内均为底下车库，基坑大致呈L形，拟建建筑基坑深度主楼下16.8米，其他部位15.8m（正负零按高于地面0.2米计）估算。2.2 工程水文地质条件1 、基坑开挖涉及的土层共分八层：第1层：粉土（Q3al）,褐黄色，稍湿，中密密实，无光泽反应,干强度低,韧性低,摇振反应中等，含有小粒径姜石。厚1.12.8m，平均厚1.9m，层底埋深1.12.8m。第2层：粉质粘土（Q3al）, 褐色，棕褐色，可塑，稍有光滑,干强度中等,韧性中等,无摇振反应,含有少量蜗牛壳碎片。厚0.41.8m，平均厚1.11m，层底埋深2.53.5m。第3层：粉土（Q3al）, 黄褐色，稍湿，密实，无光泽反应,干强度低,韧性低,摇振反应中等，含有小粒径姜石。厚0.52.2m，平均厚1.22m，层底埋深3.05.0m。第4层：粉土夹粉砂（Q3al），褐黄色，稍湿，密实，无光泽反应,干强度低,韧性低,摇振反应中等，含有较多小粒径姜石，见白色钙质网纹，底部夹薄层粉砂。厚2.36.2m，平均厚3.29m，层底埋深6.49.2m。第5层：粉质粘土（Q3al）, 黄褐色，灰褐色，硬塑，稍有光滑,干强度中等,韧性中等,无摇振反应,含有少量蜗牛壳碎片。厚0.45.1m，平均厚3.36m，层底埋深7.512.1m。第6层：粉砂（Q3al+pl）, 棕黄色，稍湿，中密密实，主要成份为长石,石英，少量暗色矿物。 厚1.35.5米，平均厚3.33米，层底埋深10.915.0m。第7层：粉土夹粉砂 （Q3al），褐黄色，湿，中密密实，无光泽反应,干强度低,韧性低,摇振反应中等，含有小粒径姜石，底部夹薄层粉砂。厚1.54.9m，平均厚3.36m，层底埋深14.917.0m。第8层：粉质粘土（Q3al）, 棕黄色，硬塑，稍有光滑,干强度中等,韧性中等,无摇振反应,含有少量蜗牛壳碎片，含较多小粒径姜石。厚4.07.4m，平均厚5.51m，层底埋深20.722.6m。 2 、水位地质条件据勘察报告，勘察期间据勘察报告，勘察期间拟建场地在钻探深度范围内，从钻孔中量测的静止水位，潜水位埋深约19.0米左右(相对高程79.9m)，潜水位年变化幅度0.5-1.0m。近五年地下水最高水位17.0m左右，抗浮水位高程82.0m，因基坑开挖深度最深为16.8m（小于18m）不需要考虑降水。三、 工程施工组织部署3.1 施工方案基坑支护深度为自然地面下15.8m，基坑侧壁安全等级为一级。1、基坑1-1剖面：在基坑东侧，采用桩锚支护结构，并利用原锚索对拉。11剖面锚索参数 表1排号埋置深度锚索长度锚固段长度锚索配置施加预应力（KN）水平间距倾角成孔直径第一排4.0m19m113-7s15.21501.5m10°150mm第二排6.85m对拉锚索，原京广路地下通道基坑的锚索：3-7s15.21500 L=22m 200mm第三排8.0m19m133-7s15.21501.5m10°150mm第四排10.25m对拉锚索，原京广路地下通道基坑的锚索4-7s15.21500 L=26m 200mm第五排12.0m19m143-7s15.21501.5m10°150mm面层混凝土强度厚度（mm）面层厚度（mm）坡顶翻边宽度（mm）分布筋加强筋C20806.5300×30012项目桩体材料桩间距嵌固深度入射角度成孔直径长度围护桩（1排）820钢筋1.5m4m90°400mm18.6m2、基坑2-2剖面：位于基坑南侧与北部西半部分，桩锚支护结构。22剖面锚索参数 表2排号埋置深度锚索长度锚固段长度锚索配置施加预应力（KN）水平间距倾角成孔直径第一排3.5m24m153-7s15.21501.5m10°150mm第二排7.5m22m153-7s15.22001.5m10°150mm第三排11.5m20m153-7s15.22001.5m10°150mm面层混凝土强度厚度（mm）保护层厚度（mm）坡顶翻边宽度（mm）分布筋加强筋C20802010006.5300×30012项目桩体材料桩间距嵌固深度入射角度成孔直径长度围护桩（1排）1620钢筋1.5m4m90°600mm18.6m3、基坑3-3剖面：位于基坑西部西侧，桩锚支护结构。33剖面锚索参数 表3排号埋置深度锚索长度锚固段长度锚索配置施加预应力（KN）水平间距倾角成孔直径第一排3.5m20m173-7s15.21501.5m10°150mm第二排6.5m26m193-7s15.21501.5m10°150mm第三排9.5m22m193-7s15.22001.5m10°150mm第四排12.520m173-7s15.22001.5m10°150mm面层混凝土强度厚度（mm）保护层厚度（mm）坡顶翻边宽度（mm）分布筋加强筋C20802010006.5300×30012项目桩体材料桩间距嵌固深度入射角度成孔直径长度围护桩（1排）1620钢筋1.5m4m90°600mm19.4m4、基坑4-4剖面：位于基坑西部北侧，桩锚支护结构。44剖面锚索参数 表4排号埋置深度锚索长度锚固段长度锚索配置施加预应力（KN）水平间距倾角成孔直径第一排3.5m26m173-7s15.21501.5m15°150mm第二排6.5m24m173-7s15.21501.5m15°150mm第三排9.5m24m193-7s15.22001.5m15°150mm第四排12.522m173-7s15.22001.5m15°150mm面层混凝土强度厚度（mm）保护层厚度（mm）坡顶翻边宽度（mm）分布筋加强筋C208010006.5300×30012项目桩体材料桩间距嵌固深度入射角度成孔直径长度围护桩（1排）1620钢筋1.5m4m90°600mm18.6m5、基坑5-5剖面：位于基坑北部西侧，桩锚支护结构。55剖面锚索参数 表5排号埋置深度锚索长度锚固段长度锚索配置施加预应力（KN）水平间距倾角成孔直径第一排3.5m26m173-7s15.21501.5m10°150mm第二排6.5m24m173-7s15.21501.5m10°150mm第三排9.5m22m193-7s15.22001.5m10°150mm第四排12.520m173-7s15.22001.5m10°150mm面层混凝土强度厚度（mm）保护层厚度（mm）坡顶翻边宽度（mm）分布筋加强筋C20802010006.5300×30012项目桩体材料桩间距嵌固深度入射角度成孔直径长度围护桩（1排）1620钢筋1.5m4m90°600mm18.6m6、基坑6-6剖面：位于基坑北侧，桩锚支护结构。66剖面锚索参数 表6排号埋置深度锚索长度锚固段长度锚索配置施加预应力（KN）水平间距倾角成孔直径第一排3.5m24m153-7s15.21501.5m10°150mm第二排7.5m22m153-7s15.21501.5m10°150mm第三排11.5m20m153-7s15.21501.5m10°150mm面层混凝土强度厚度（mm）保护层厚度（mm）坡顶翻边宽度（mm）分布筋加强筋C20802010006.5300×30012项目桩体材料桩间距嵌固深度入射角度成孔直径长度围护桩（1排）1620钢筋1.5m4m90°600mm18.6m3.2 施工总体部署1、施工总体部署要点（1）进场施工准备，完成水、电、人员、设备、材料等前期准备工作；（2）进入施工阶段，首先进一步探明周边管线情况，拟开挖基坑周边各种情况，确保工程施工安全顺利进行；其次对本基坑分区分段分层进行施工，拟对3-3、4-4、5-5剖面分为一区，2-2、6-6剖面分为二区，1-1剖面为三区，在对基坑施工时先
