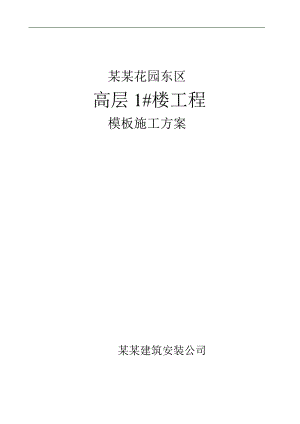

明珠花园东区高层1楼模板施工方案.doc

某某花园东区高层1#楼工程模板施工方案某某建筑安装公司1、编制依据类 别项 目编 号实施日期图 纸施工图纸施工组织设计施工组织总设计1#、楼工程施工组织设计（基础、结构部分）主要规范、规程、标准混凝土结构工程施工质量验收规范GB502042002地下防水工程质量验收规范GB502082002建筑结构荷载规范GB500092001地下工程防水技术规范GB501082001建筑工程施工质量验收统一标准GB50300-2001建筑工程冬期施工规程JGJ104-97建筑工程大模板技术规程JG/74-2003建筑施工扣件式钢管脚手架安全技术规程JGJ130-2001建筑机械使用安全技术规程JGJ33-2001某某市建筑工程施工安全操作规程DBJ01-62-2002建筑安装分部工程施工工艺规程DBJ01-29-2003某某市建筑结构长城杯工程质量评审标准DBJ/T01-69-2003其它模板厂家提供的模板设计图纸2、工程概况：结构形式为全现浇剪力墙； 5地下防水结构自防水抗渗混凝土，抗渗等级S8材料防水SBS四型（4mm）型防水卷材；构造防水槽80cm范围内回填2：8灰土6结构断面尺寸（mm）基础底板厚度为1200；外墙厚度地 下300地 上200内墙厚度地 下200地 上200楼板厚度180、120、100、7楼梯结构形式板式楼梯，梯段板厚度:140mm等8坡道结构形式板 式，厚度：300mm9钢筋类型非预应力I级、新III级10水电设备情况结构施工期间顶板预埋管线；墙体预留箱盒。2.2 现场情况：2.2.1施工现场场地较狭小，木模加工区、模板及支撑堆放区均设在现场。2.2.2模板场地必须硬化，用于加工、放置木模板，搭设插放架放置角模。2.2.3考虑现场西、南侧有居民楼，电锯棚等木加工均设置在现场北侧。以减少对扰民的影响。2.3工程难点2.3. 3.1.2模板分项目标：达到结构长城杯“精”标准。3.2 工期要求1#2#楼分为二个大区，平行施工，施工部位及工期要求见下表： 时间部 位 开始时间结束时间施工天数年月日年月日基础底板地下二层3.3.1管理层负责人 主管工长1人、模板工长1人。3.3.2劳务层负责人模板班组长3人。3.3.3工人数量及分工采用同一支劳务队伍，分成三个大班组。项 目负 责 人每班组工人数量（人）后台木模加工20顶板模板安装60墙体模板安装60模板清理10加工订货工作；做好模板的翻样工作，并对模板零件、螺栓等材料预先提出加工计划。4.2、主要机具准备：名称数量型号功率(kVA)进场日期平刨3MB5032.2压刨3MB1067.5电锯3MJ2365.5手提电锯6W-651-A1.05电焊机2BX1-300 A254.3、主要材料准备4.3.1根据模板设计，本工程模板配置所需主要材料及数量如下：序号材料名称规格配置数量进场时间1租赁大钢模86系列2400m2随进度2租赁小钢模30系列1200m2随进度3复膜多层板15mm500m2随进度4复膜多层板12mm7000m2随进度5碗扣立杆2.1m1万根随进度5.1流水段划分用。5.3隔离剂的选用及使用注意事项为使大模板便于脱模，且脱模后墙面平整光洁，应对模板表面涂刷隔离剂，以尽量减少模板与砼的粘结。隔离剂的选用见下表：序号模板名称隔离剂的选用1大钢模：油性脱模剂2复膜多层板：不用涂刷隔离剂，周转三次以上用棉丝沾水性脱模剂擦拭5.4模板设计根据施工组织设计确定的模板施工方法和流水段划分，各部位的模板及支撑的配置数量详见下表：施工部位配置形式配置数量底 板页 岩 砖底板周边5.4.1 ±0.00以下模板设计5.4.1.1底板模板设计：（1）底板侧模采用以砖代模，地下室墙体第一道水平施工缝留置在基础底板上返300mm处，导墙模板支设在25水平钢筋支撑上，水平间距600一道，板面采用12mm多层板拼装，次龙骨采用50×100的木方，支撑采用钢筋下脚料与底板钢筋绑扎，详见下图：（3）集水坑模板：采用覆膜多层板模板。如下图：（4）基础底板后浇带模板, 后浇带模板采用快易收口网，利用短钢筋绑扎并配合木方加固。如下图： 5.4.1.2地下部分墙体模板设计：（1）1#楼内墙、外墙模板均采用租赁30系列小钢模：Ø 外墙穿墙螺栓：地下外墙螺栓采用16穿墙止水螺栓。止水螺栓中间止水环采用3.0mm厚，边长80mm的正方形铁片。主次龙骨均为48钢管双抱，间距均为600mm,地下墙体设八道穿墙螺栓，穿墙螺栓水平间距600mm，竖向间距为300600600600600600600300；为了保证模板的稳定性,下四道螺栓均采用双螺母固定。墙体斜撑不少于上中下三道，采用普通钢管支顶牢固，并配合顶板满堂红脚手架进行加固牢固。Ø 地下室连墙柱支模节点： （2）2#楼地下部分内墙、外墙模板均采用租赁大钢模和小钢模及木模相结合的三种方式，大钢模按标准层配置，用塔吊运至作业面整体支设。内墙模板高度为：2700mm。外墙模板高度为：2850mm。1）对于无法利用大钢模的局部墙体，采用小钢模代替，模板设计同1#楼。2）地下二层至三层，层高均为4.5m，墙体一次浇筑。先按照配板图合好标准层模板，不足部分用木模板增配。Ø 大钢模之间的拼缝Ø 大模板与木模板之间的拼缝Ø 钢制角模：采用了定型钢制角模，角模与大模板之间设计企口，可达到角模与大模构造严密的目的，从而提高混凝土的外观质量。Ø 地下外墙穿墙螺栓：采用模板厂家配套分节式止水螺栓，中间止水环采用3.0mm厚，边长80mm的正方形铁片。3）井筒模板：电梯井筒模板采用定型钢模板，模板形式同墙体模板。模板支撑在井筒平台上，见下图：5.4.1.3顶板模板：（1）顶板模板采用12mm覆膜竹胶板，现场拼装，次龙骨50×100 mm木枋，间距300mm，主龙骨100×100mm的木枋，间距1200mm，支撑采用碗扣件体系，间距1200mm，视房间大小第一道支撑距墙边100-200mm。保证三层连续支撑，且上下碗扣件的中心线应在同一垂直线上，并且在碗口架的底部垫上长度不小于400mm、厚度不小于50mm的木枋，水平拉杆地下二层设置三道，其余层设置两道。计算见附录。（2）顶模支模时将木枋沿墙在顶板模板下皮处设置，能有效的封闭和漏浆，如下图： （3）在浇筑顶板时，顶板与外墙交接的地方采用多层板挡模，挡模的固定利用外墙模板的第一道穿墙螺栓眼，挡模板的高度为顶板厚度上下各增加50mm，底部利用外墙穿墙螺栓眼固定，上部采用8钢筋与楼板附加钢筋固定。详见下图。 5.4.1.4门窗洞口：采用覆膜多层板拼装而成，四角用角钢连接，并加斜撑，根据门窗洞口尺寸另加水平和竖向支撑，具体见下图：序号门窗洞口尺寸及龙骨要求高度水平支撑宽度竖向支撑1900不设900不设2900，1500一道900，1500一道31500，2100二道1500，2100二道42100三道2100三道5.4.1.5特殊部位节点（1）顶板后浇带模板采用整体法一次施工，分体支设。可将后浇带模板的支设与两侧顶板、梁模板单独分开支设，在配设模板的时候考虑将木模在后浇带处分开，支撑搭设要分开，这样考虑，在顶板拆模时，后浇带处模板及支撑可以不拆，在浇筑完后浇带砼达到拆模条件时再拆模。同时为了解决后浇带处杂物及垃圾不易清理的问题，可在后浇带部位模板支设时提前预留清扫带（比清扫口好），清理完毕后对施工缝处支撑再行紧固，避免松动导致施工缝处漏浆，影响观感。支设见下图。（2）后浇带处墙体模板：为保证防水的连续性和回填土的正常进行，后浇带处外墙外模采用50厚900宽钢筋砼盖板，并采用8#铅丝临时与墙体钢筋固定。外墙内模采用15厚多层板，50x100纵向次龙骨，利用穿墙螺栓焊10钢筋环，将横向100x100主龙骨固定。后浇带处内墙模板支设如下图： 5.4.2 ±0.00以上模板设计5.4.2.1墙柱模板：（1）标准层层高为2.8m，墙体模板采用租赁大钢模，整拼整装。角模同地下角模配置。5.4.2.2顶板：采用12mm复膜多层板，现场拼装，次龙骨50×100 mm木枋，间距300mm，主龙骨100×100mm的木枋，间距1200mm，支撑采用碗扣架，间距1200mm。模板设计及支设同地下室。5.4.2.3楼梯模板：踏步采用木模板，底模采用12厚覆膜多层板，见下图。5.4.2.5特殊部位处模板设计：（1）在墙体呈丁字型处，应进行加固。丁字墙节点见下图：（2）变形缝处模板支设：先浇筑墙体，墙体模板可按标准做法支设，只是由于变形缝较窄，模板无法下压50mm，因此，缝两侧模板暂按内模配，到3层以上后，下侧补加50mm钢模。（3）结构错层处先浇筑标高低的顶板，两标高间墙体随标高高的顶板浇筑， 5.5模板的现场制作与外加工5.5.1对租赁钢模板的加工要求：5.5.1.1钢模板加工允许偏差及检查方法 序号项目名称允许偏差（mm）检查方法1板面平整3用2m靠尺塞尺检查2模板高度+3 -5用钢尺检查3模板宽度+0 -1用钢尺检查4对角线长±5对角拉线用直尺检查5模板边平直3拉线用直尺检查6模板翘曲L/1000放在平台上，对角拉线用直尺检查7孔眼位置±2用钢尺检查5.5.1.2木
