某井点降水施工专项方案.doc

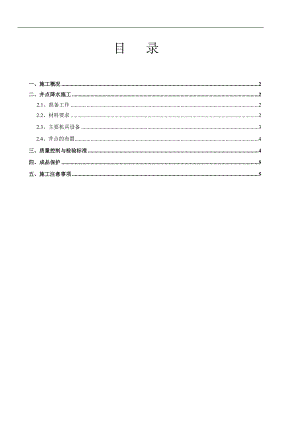

目 录一、施工概况2二、井点降水施工22.1、准备工作22.2、材料要求22.3、主要机具设备3 2.4、井点的布置4三、质量控制与检验标准4四、成品保护5五、施工注意事项5一、施工概况根据设计图纸开槽埋管深度在3m以上或遇流砂时均要采取井点降水措施，根据实际情况设置必要的轻型井点降水（埋设深度小于6m的地段）。结合本工程的情况，3#12#开槽深度均在5米左右，采用井点降水的方法可以防止因地下水渗流力过大出现的流砂现象，引起槽壁土体流失，防止槽底土下卧层在厚度不足时，被下层承压水层顶破或渗入。二、井点降水施工2.1、准备工作管道施工过程中，为防止出现流砂，管涌现象以及因软土层承载力不够，而造成结构施工后的压缩沉降、变形，决定采用轻型井点降低地下水位，轻型井点平面采用单排线型布置，井管间距1 m，井管长H依据下式确定。 H H1+h-IL+0.2H1 井点埋设面至槽底距离2.5m。 h 降低后的地下水位至槽底的最小距离，取0.5m。 I 地下水降落坡度取1/4。 L 井点管至要降低水位点的水平距离。2.2、材料要求(1)井点管用直径55mm钢管，带管箍，下端为长1m的同直径钻有10mm 梅花形孔（6排）的滤管，外缠8 号铁丝、间距20mm，外包尼龙窗纱二层，棕皮三层，缠20号铁丝、间距40mm。(2)连接管用塑料透明管、胶皮管，直径55mm；顶部装铸铁头。(3)集水总管用直径100mm 钢管带接头。(4)滤料粒径0.53.0cm 石子，含泥量小于1%2.3.主要机具设备根据抽水机组类型不同，主要有真空泵轻型井点、射流泵轻型井点两种。前者设备组成规格及技术性能表2，国内有定性产品供应；后者设备组成、规格及技术性能见表1。真空泵型轻型井点系统设备规格与技术性能 表 1名称数量规格与技术性能往复式真空泵1台V5型（W6型）或V6型；生产率4.4m3/min；真空度100kPa，电动机功率5.5kW，转速1450r/min离心式水泵2 台B型或BA型；生产率20m3/h；扬程25m，抽吸真空高度7m，吸口直径50mm，电动机功率2.8kW，转速2900r/min水泵机组配件1 套井点管100根，集水总管直径75100mm，每节长1.64.0m每套29节，总管上节间距0.8m，接头弯管100根；冲射管用冲管1根；机组外形尺寸2600mm×1300mm×1600mm，机组重1500kg注：1.地下水位降低深度为 5.56.5m；2.离心式水泵数量为一台备用。f 50 型射流泵轻型井点设备规格及技术性能 表 2名称型号及技术性能数量备注离心泵3BL-9，流量45m3/h，扬程32.5m1 台供给工作水电动泵JO2-42-2，功率7.5kW1 台水泵的配套动力射流泵喷嘴 f 50mm，空载真空度 100kPa，工作水压 0.150.3MPa,工作水流量 45m3/h，生产率 1035m3/h1 个形成真空水箱1100mm×600mm×1000mm1 个循环用水注：每套设备带 9m 长井点 2530 根，间距 1m，总长 180m，降水深 69m。2.4、井点的布置轻型井点施工工艺流程图：挖井点沟槽放井点管安装抽水机组灌填砂滤料连接集水总管试抽和检查井点管同集水总管连接冲孔敷设集水总管底板施工过程中，为防止出现流砂、管涌现象以及因软土层承载力不够而造成结构施工后的压缩沉降、变形，决定采用轻型井点降低地下水位，井点管道埋深底于底板槽底高程50CM，轻型井点平面采用单排线形布置，井管间距1.0m。轻型井点施工采用冲水管冲孔沉放井管。启动高压泵，将高压水压入冲水管从冲嘴中喷出，采用吊机吊起冲水管，对准水位，垂直贴近土面后进行冲孔，冲孔完毕，关闭高压水泵，迅速提起冲水管，最后把每根井管接入总管，总管再接入离心泵。为维持开挖的沟槽内无水直到施工完成，必须认真做好沟槽排水工作。首先在沟槽外两侧填筑土坝，尽量减少地面上的雨水等流入沟槽内；另外在沟槽底两侧设置排水明沟，在每节两端的窨井处设置集水坑，并配备足够数量的污泥泵和潜水泵等设备进行抽水，确保沟槽内无积水。三.质量控制与检验标准a.施工前应有降水设计。当在基坑外降水时，应有降水范围的估算，对重要建筑物公共设施在降水过程中应监测。b.井点管间距、埋设深度应符合设计要求。各组井点系统的真空度应保持在60kPa 以上，压力应保持在0.16MPa。c.降水系统施工完后，应试运转，如发现井管失效，应采取措施使其恢复正常，如无可能恢复则应报废，另行设置新的井管。d.降水系统运转过程中应随时检查观测孔中的水位。e.降水施工的质量检验标准见表3。四、成品保护a.井点成孔后，应立即下井点管并填入豆石滤料，以防塌孔。不能及时下井点管时，孔口应盖盖板，防止物件掉入井孔内堵孔。b.井点管埋设后，管口要用木塞堵住，以防异物掉入管内堵塞。c.井点使用应保持连续抽水，并设备用电源，以避免泥渣沉淀淤管。d.冬期施工，井点联结总管上要覆盖保温材料，或回填30cm厚以上干松土，以防冻坏管道。F.安全措施a.冲、钻孔机操作时安放平稳，防止机具突然倾倒或钻具下落，造成人员伤亡或设备损坏。b.已成孔尚未下井点前，井孔应用盖板封严，以免掉土或发生人员安全事故。c.各机电设备应由专人看管，电气必须一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必须切断电源，严禁带电作业。五.施工注意事项a.成孔时，如遇地下障碍物，可以空一井点，钻下一井点。井点管滤水管部分必须埋入含水层内。b.井点使用后，中途不得停泵，防止因停止抽水使地下水位上升，造成淹泡基坑事故，一般应设双路供电，或备用一台发电机。c.井点使用时，正常出水规律是“先大后小，先混后清”，如不上水，或水一直较混，或出现清后又混等情况，应立即检查纠正。真空度是判断井点系统是否良好的尺度，一般应不低于60kPa，如真空度不够，表明管道漏气，应及时修好。井点管淤塞，可通过听管内水流声，手扶管壁感到振动，夏冬季手摸管子冷热、潮干等简便方法检查。如井点管淤塞太多，严重影响降水效果时，应逐个用高压水反复冲洗井点管或拔出重新埋设。d.在土方开挖后，应保持降低地下水位在基底500mm 以下，以防止地下水扰动地基土体。
