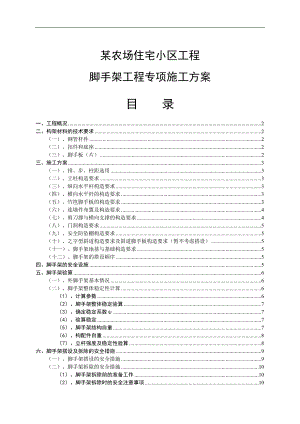

某农场住宅小区工程脚手架工程专项施工方案目 录 一、工程概况2二、构架材料的技术要求2（一）、钢管杆件2（二）、扣件和底座2（三）、脚手板（片）2三、施工方案3（一）、排、步、柱距选用3（二）、立柱构造要求3（三）、纵向水平杆构造要求3（四）、横向水平杆的构造要求3（五）、竹笆脚手板的构造要求3（六）、连墙件布置及构造要求4（七）、剪刀撑与横向支撑的构造要求4（八）、门洞构造要求5（九）、安全防坠棚构造要求5（十）、之字型斜道构造要求及斜道脚手板构造要求（暂不考虑搭设）5（十一）、脚手架地基与基础构造要求5（十二）、脚手架的搭设顺序5四、脚手架的安全设施5五、脚手架验算6（一）、外脚手架基本情况6（二）、脚手架整体稳定性计算6（1）、计算参数6（2）、脚手架整体稳定验算7（3）、确定稳定系数7（4）、验算稳定7（5）、脚手架结构自重7（6）、构配件自重8（7）、立杆强度及稳定性验算8六、脚手架搭设及拆除的安全措施9（一）、脚手架搭设的安全措施9（二）、脚手架拆除的安全措施10（1）、脚手架拆除前的准备工作10（2）、脚手架拆除时的安全注意事项10一、工程概况我公司承建的城某农场住宅小区1#、2#、3#楼住宅工程，总建筑面积为9867.34平方米，砖混结构，地下一层（层高2.20米），地上六层（层高2.80米），檐口高16.80米，女儿墙高1.80米，建筑物总高度为18.60米。主体每层设置现浇圈梁及抗震柱，厨房、阴阳台、卫生间为钢筋混凝土现浇结构，其他楼层板为预制预应力空心板。根据工程地质报告，建筑所在处场地土层具级自重湿陷性。基础底标高为-3.30m。基础采用钢筋混凝土条形基础，下为2m厚2：8灰土垫层。为确保施工安全，结合结构形式，工程采用双排落地扣件式钢管脚手架，钢管脚手架封闭施工，四周满挂绿色密目网，起到减少施工灰尘外扬和美化施工环境的作用，脚手架分段挂牌验收，合格后方可使用。脚手架搭设总高度为18.60m。二、构架材料的技术要求（一）、钢管杆件钢管杆件包括立杆、大横杆、小横杆、剪刀撑、斜撑等，钢管采用48mm，壁厚3.50mm的焊接钢管。钢管的材质选用Q235钢，用于立杆、大横杆、剪刀撑和斜杆的钢管长度为4.506m左右，这样的长度一般为23kg左右，适合人工操作，用于小横杆的长度为1.50m，以适应脚手架宽度及操作的要求。（二）、扣件和底座扣件的基本形式有直角扣件、旋转扣件、对接扣件，其材质为可锻铸铁，其质量符合GB978-67可锻铸铁分类及技术条件的规定。扣件的附件符合Q235钢的质量要求。底座采用预制C30砼底座300×300×150mm。上部设直径60mm圆眼，深度50mm，底C15砼找平100厚。（三）、脚手板（片）脚手板（片）采用竹制脚手板（片），宽度1m，长度1.80m，要求竹片不得有开裂、腐朽。踢脚板采用300mm高竹制板或木板。三、施工方案（一）、排、步、柱距选用脚手架排距Lb选用1.05m，步距选用1.80m，最大柱距Lmax选用1.80m，连墙件每两步三跨设一点，横向水平杆间距宜选用纵距的1/2。（二）、立柱构造要求立柱接头除在顶层可采用搭接外，其余各接头必须采用对接扣件对接，对接、搭接应符合要求：（1）、立柱上的对接扣件应交错布置，两个相邻立柱接头在高度方向错开的距离不应小于500mm；各接头中心距主节点的距离不应大于步距的1/3。（2）、立柱的搭接长度不应小于1m，不少于两个旋转扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。（三）、纵向水平杆构造要求（1）、纵向水平杆设置在横向水平杆之上，并以直角扣件扣紧在横向水平杆上。纵向水平杆在操作层的间距不宜大于400mm。（2）、纵向水平杆的长度一般不宜小于3跨，并不小于6m。（3）、纵向水平杆一般宜采用对接扣件连接，也可采用搭接，对接接头应交错布置，不应设在同步、同跨内，相邻接头水平距离不应小于500mm，并应避免设在纵向水平杆的跨中。搭接接头长度不应小于1m，并应等距设置三个旋转扣件固定，端部扣件盖板边缘至杆端的距离不应小于100mm。（四）、横向水平杆的构造要求双排架的横向水平杆两端采用直角扣件固定在立柱上，靠墙一侧的外伸长度不应大于500mm。（五）、竹笆脚手板的构造要求（1）、竹笆板主筋应垂直于纵向水平杆方向铺设，应采用对接平铺，四个脚应用直径为1.20mm的镀锌钢丝固定在纵向水平杆上。（2）、自顶层操作层的脚手片往下计，主体施工时每二层满铺脚手片，待进入装饰工程时每层满铺一层竹脚手片。（3）、防护棚处必须铺双层竹脚手片。（六）、连墙件布置及构造要求（1）、连墙件应采用花排均匀布置，连墙件宜靠近主节点设置，并采用刚性节点，偏离主节点的距离不应大于300mm。（2）、连墙件垂直间距、水平间距一般不应大于6m，连墙件必须从底步第一根纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定。（3）、当脚手架下部不能设连墙件时可采用抛撑，抛撑应采用通长杆件与脚手架可靠连接，与地面的倾角应在45度至60度之间，连接点中心距主节点的距离不应大于300mm，抛撑在连墙件大赦后方可拆除。（4）、连墙件中的连墙杆宜呈水平并垂直于墙面设置，与脚手架连接的一端可稍为下斜，不容许向上翘起。（七）、剪刀撑与横向支撑的构造要求（1）、每道剪刀撑跨越立柱的根数宜在57根之间。每道剪刀撑宽度不应小于4跨，且不小于6m，斜杆与地面的倾角宜在45度60度之间，抛撑底端埋入地不少于30cm。（2）、脚手架必须在外侧立面的两端各设置一道剪刀撑，由底至顶连续设置；中间每道剪刀撑的净距不应大于15m。（3）、剪刀撑斜杆的接头必须采用搭接。（4）、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立柱上，旋转扣件中心线距主节点的距离不应大于150mm。（5）、横向支撑的斜杆应在同一节内，由底至顶层呈之字形连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。（八）、门洞构造要求（1）、洞口处增设的斜杆应采用旋转扣件优先固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线距主节点的距离不应大于150mm。（2）、洞口两侧增设的横向支撑应伸出增设的斜杆端部；增设的短斜杆端部应增设一个安全扣件。（九）、安全防坠棚构造要求（1）、防坠棚是为在施工的高空落物区搭设安全通道或安全作业棚，搭设时棚上的处边侧及周边考虑设置落物反弹挡壁。（2）、棚板采用双层竹笆板，双层竹笆板间距为60cm。挡护板采用竹笆板，挡护板高度为90cm。（十）、之字型斜道构造要求及斜道脚手板构造要求（暂不考虑搭设）（1）、斜道宜附着在外脚手架或建筑物上，但斜道杆件要独立设置，人行斜道宽度不应小于1m，坡度宜采用1：3（高：长），拐弯处宜设置平台，宽度不应小于斜道宽度。（2）、斜道两侧平台外围均必须设置栏杆及挡脚板，栏杆高度为1.20m，挡脚板高度不应小于180mm；（3）、斜道采用脚手板横铺在横向水平杆上增设纵向支承斜杆，斜杆间距不应大于500mm。（4）、人行斜道的脚手板上应每隔250300mm设置一根防滑木条，木条厚度宜采用2030mm。（十一）、脚手架地基与基础构造要求立柱下端设底座，底座用厚度为50mm宽度不小于200mm的木块，基础必须平整夯实，铺设应根据立柱传下的集中荷载对楼面结构进行验算。（十二）、脚手架的搭设顺序（1）、按脚手架的柱距、排距要求进行放线、定位。（2）、杆件搭设顺序如下：放置纵向扫地杆立柱横向扫地杆第一步横向水平杆连墙件（或加抛撑）搁栅剪刀撑脚手板栏杆栏板安全网第二步横向水平杆。四、脚手架的安全设施（一）、脚手架外侧满挂尼龙密目安全网。结构作业时上三层脚手笆满铺；装饰作业时层层满铺脚手笆。（二）、钢管脚手架避雷设备安装（1）、避雷针选用12镀锌钢筋制作，设在建筑物大角的脚手架立杆上高度高出脚手架上端不小于1m，同时脚手架最上层的横杆全部连通，形成避雷网络。（2）、接地利用钢管桩打入地下，深度不得少于2m。五、脚手架验算（一）、外脚手架基本情况（1）、脚手架步距1.80m，立杆横距为1.00m，立杆纵距为1.50m，脚手架高度最高19.60m，内立杆离墙1.30m。（2）、脚手架与墙体拉结水平4.00m，竖向按层高。（二）、脚手架整体稳定性计算（1）、计算参数立杆纵距La=1.50m，横距Lb=1.00m，步距h=1.80m，连墙体考虑2步3跨。脚手板为竹笆脚手板，立杆截面积A=489mm2，立杆截面抵抗距=5.08×103mm3，立杆回转半径i=15.80mm，挡风面积Ah=1.50×1.80敞开式脚手架挡风面积（1.80×1.50×0.089=0.2403）×0.50+0.2403=1.47015m2，相应的迎风面积AW=2.70 m2，综合挡风系数1.47015/2.70=0.5445,钢材抗压强度设计值fc=0.205KN/mm2。荷载计算：、横载的标准值GK=Hi（gk1+gk3）+n1lagk2查表gk1=0.1068KN/m gk2=0.3762KN/m gk3=0.0768KN/m取Hi=19.60米用于结构作业时:GK=19.60×(0.1068+0.0768)+1.50×0.3762=4.1628KN用于装修作业时: GK=19.60×(0.1068+0.0768)+2×1.50×0.3762=4.7272KN、活载(作业层施工荷载)标准值QK=n1Laqkqk=1.50KN/m(结构作业时) qk=1.00KN/m(装修作业时) 用于结构作业时：QK=1.50×1.50=2.25KN 用于装修作业时：QK=2×1.50×1.00=3.0KN 、风荷载标准值 WK=laWk Wk=0.7uSuzWo查表uS=1.34=1.30×0.5445=0.71 uz=0.80 Wo=0.35×1.20=0.42 Wk=0.70×0.71×0.80×0.42=0.167KN/m2Wk=1.50×0.5445×0.167=0.14 KN/m（2）、脚手架整体稳定验算因组合风荷载取rm=1.5607、计算轴心力设计值N N=1.20(GK+QK)用于结构作业时:N=1.20×(4.17+2.25)=7.7040KN用于装修作业时:N=1.20×(4.73+3)=9.2760KN、计算风荷载弯矩 MW=0.12qWKh2=0.12×0.14×1.802=0.054KN.m=54KN.mm（3）、确定稳定系数 u=1.50 =h/i=1.50×1.80/0.0158=171 由表5-22查得=2.45（4）、验算稳定N/A+MW/WFc/0.9rm=0.146KN/mm2验算截面A(mm2)W(mm3)N(KN)MW(KN.mm)N/A+MW/W验算结果结构作业0.2454895.08×1037.704540.075合格装修作业0.2454895.08×1039.276540.088
