某医院大楼框剪结构水泵房消防水池施工方案.doc

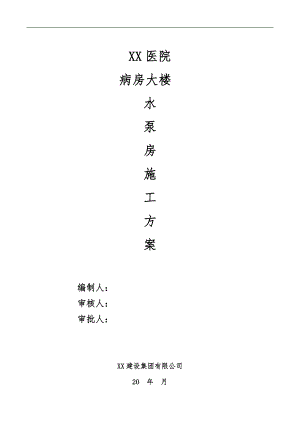

XX医院病房大楼水泵房施工方案编制人：审核人：审批人：XX建设集团有限公司20 年 月一：工程概况工程简介：工程名称：XX医院消防水池建设单位：XX医院设计单位：XX研究设计院监理单位：XX工程建设科技有限公司施工单位：XX建设集团有限公司建筑设计概况：Ø 本工程总体设置1个地下水泵房，水泵房面积约为395.51m2.Ø 设计水池顶标高相对于室外绝对标高23.85m，为-0.300m。Ø 地下室底板及外墙均采用C30混凝土，抗渗等级为P6。Ø 屋面及地下室外墙和地下室底板防水采用2层1.5mm厚sbs卷材防水。结构设计概况：本工程水泵房为框架剪力墙结构。水泵房混凝土强度等级：构件类别强度等级抗渗等级地下室底板垫层C15 (厚100mm，挑出底板外100)地下室底板(梁)、顶板(梁)C30P6地下室外墙、柱C30P6圈梁、构造柱C20楼梯C30P6本工程钢筋采用HRB400HPB300.型钢筋，纵向受力钢筋直径大于16mm的采用直螺纹连接接头。工程地质、水文情况1、工程地质据现场钻探揭露，场地地层结构及岩性特征分别为：素填土（主要成份为粘性土、回填的黄色粉砂为主，局部含5%15%的碎石，层厚3.44.8m）、粘土（5.0-6.90m）、淤泥质粉质粘土、粉土、粉砂互层（厚度为5.78.40m）、粉细砂（厚度10.1-16.7m）等地质底层，场地地层在水平及垂直向变化均较大，均匀性较差，属于不均匀地基。2、地下水地下水类型主要为：场地上部的上层滞水主要赋存与素填土中；场地中下部孔隙承压水主要存在于层（粉细砂）中，层为弱含水层。承压水与长江水系联系密切。据勘察报告，据武汉区域水文资料长江一级阶地承压水位标高为18.520.0，近,年变化幅度约为34.0m。编制依据经设计院签发业主方确认的本工程建筑、结构图纸；本工程基础图纸设计交底纪要；工程建设标准强制性条文；混凝土结构工程施工质量验收规范（GB50204-2002）建筑工程施工质量验收统一标准（GBJ50300-2001）钢筋焊接及验收规程（JGJ18-2012）钢筋机械连接通用技术规程（JGJ107-2010）建筑机械使用安全操作规程（JGJ33-2012）施工现场临时用电安全技术规范（JGJ46-2005）建设工程施工现场供用电安全规范（GB50194-93）建筑施工安全检查标准（JGJ59-2011）建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）施工现场安全生产保证体系（DGJ089032003）建筑基坑技术规程 （JGJ 120-2012）建筑施工模板安全技术规范 （JGJ162-2008）二、 土方工程及排水施工根据”先深后浅”的施工原则，为了尽快安排动土开工，加快施工进度，采用机械挖土(开挖至完成面往上200mm)，人工配合清底的办法，进行土方开挖。地下层土方开挖1）因本工程挖掘深度较深，东西两侧基本上采用放坡挖土加喷锚（北侧须用工字钢支护加喷锚、南侧因有围护桩不须支护除外）。2）土方开挖的范围地下夹层土方开挖的范围为：坡脚为结构外边线往外1000mm，进行二级放坡，放坡系数为1：1，开挖深度至底板垫层底。3）边坡支护措施根据现场土质基坑放坡位置采用50厚C20细石混凝土，内挂4mm钢筋网片，并按1000*1000mm用6钢筋头（长度500mm）插入土中固定钢丝网，设置护坡，并在护坡内间距3米插入50钢管，深度0.5米，以便坡体内部排水。北边按一米4根6m22#槽钢压入地表面下1m,支护长度为20m.槽钢打好后，上口用直径25cm的三级钢焊接即可（如地基有变形则用直径10cm的一级钢拉锚到北侧道路上）。4）土方开挖方法土方进行分层开挖，每层挖土厚度不超过3m。第一层机械开挖至-3.0m处，第二层开挖至设计标高上200mm处后采用人工挖掘。基坑的排水措施根据本工程基坑开挖和仅有地表滞水的特点，拟采用水泵房集水井作为人工排水点。目前处于冬季季施工，应做好基坑周边和基坑内的排水措施，防止地基土受到雨水、或其它地表水浸泡。基坑四周的截水措施：采取在基坑边做一挡水坎，高度为300mm，确保地表水不流入基坑，以免冲刷边坡，造成边坡坍塌。基坑内的排水措施：切合现场实际情况，基坑采用明沟加集水井抽水的方法。水泵放在箩筐内，将箩筐放进集水井坑内，直接将集水井坑内的积水抽出来，排入下水道。集水井基坑内的排水措施：集水井基础土方开挖过程中，安排人工及时配合清理基坑，浇筑砼垫层。由于承台基坑面积较小，为防止雨水浸泡基坑，可以采用在承台基坑的边角低洼处挖一个集水坑，如果有积水，可以采用水泵抽除。施工要点Ø 基坑开挖应按放线定出的开挖宽度，由于基坑面积较小，且开挖深度较浅，采取两次性开挖到位，预留一层200厚土用人工清底找平，避免超挖和基底土遭受扰动。Ø 基坑边角部位、桩的周围等机械开挖不到的部位，应用少量人工配合开挖和清底、清坡，将松土清至机械作业半径范围内，再用机械装车运走或在旁边堆放。Ø 采取集水井排水法随挖随排除基坑底积水，在基坑四周挖400mm深排水沟，每隔10m挖一口集水井，深度在1m以上，将土中或表面的水经排水沟排到集水井，然后用水泵抽出坑外，以利开挖能顺利进行。Ø 在基坑边缘上侧堆土或堆放材料时，应与基坑边缘保持1.2m以上的距离，以保证基坑边坡的稳定。三、 模板工程模板施工具体详见模板排架体系施工专项方案。本节只做严则性的规定。1. 模板施工一般措施Ø 基础内墙板、梁、柱模板采用优质涂塑九夹板模。外墙采用M14穿墙止水螺栓，配以钩头螺栓限位，水平方向螺栓间距500，沿高度方向按300、400、450等布设，底部螺栓距地100。侧模抛撑纵向间距不大于1800mm。Ø 集水井模板采用优质涂塑九夹板模，柱模板优质涂塑九夹板模。Ø 平台板模板采用优质涂塑九夹板。搁栅采用扣件管，在九夹板接缝处采用50×100木楞作搁栅，扣件管搭设排架。排架立柱间距900×900mm。Ø 梁模采用优质涂塑九夹板模。700<梁高h1200时，设置一道对拉螺栓；h>1200时，设置两道对拉螺栓。均采用M14对拉螺栓以承受砼浇注时的侧压力，水平间距为。Ø 砼板、墙严禁随意留孔、开孔。工程内设有排水沟、地漏、集水井处均作不小于1的坡度坡向下水口，选用铸铁盖板。穿越临空墙的管线保证一线一管，并设置抗力片，做好密封处理。口部、防护密闭段应各制作一组试块。Ø 地下室外墙留缝高度为500，止水钢板为300×4，采用吊模安装外墙内模，并在止水钢片下安装止水穿墙螺栓（外墙用穿墙螺栓必须设置止水片）。Ø 集水井等局部深坑处需进行吊模处理。Ø 落深处模板只设置侧面的吊模，为防止吊模的变形移位，除用螺栓固定外，另加设钢管对撑（或木料楔紧作对撑）。Ø 模板采用对拉螺栓结合钢管对撑进行固定，对拉螺栓另一端可用电焊固定在底板钢筋上。Ø 模板在使用前，应涂刷水性脱模剂，严禁涂刷油性脱模剂，以提高模板的使用寿命，同时也易保证拆模时不损坏砼表面。Ø 施工前应认真熟悉有关施工图纸、交底纪要，同时应及时绘制模板排列图，对于梁柱节点、主梁次梁节点应重点画出模板排列图，该预制或定加工的模板，由翻样绘图申请，项目工程师同意后进行。Ø 施工前，对施工班组进行交底，重点部位应重点交底。对于施工中的难点、重点，应在交底纪要中明确，并记录在案，以备检查。交底内容包括梁底排架纵横向立柱间距、水平拉杆、剪刀撑、预埋件位置、排架顶部标梁截面尺寸、各部位模板体系、竖向构件的固定措施等。Ø 由关砌对模板的标高进行控制，由项目工程师或技术员进行复核。Ø 木工翻样、质量员应及时对柱模、墙模的垂直度以及截面尺寸进行复核，只有在确保柱模固定，同时确保柱、墙模的垂直度以后方能铺设平台模、梁模，严禁擅自铺设，复核数据一并上交于项目工程师或者技术员，做好整理汇总工作。2. 柱模板的施工：Ø 必须在柱钢筋隐蔽验收合格后，进行柱模的施工。Ø 柱模板支模前，应焊好模板限位，只有经有关人员验收合格，方能进入下道工序施工。柱模板采用优质涂塑九夹板模，柱截面500*500、400*400和550*500三种，柱箍沿柱标高方向每500高度设置一道，柱脚加密至400，柱箍形式为双拼钢管（48×3.0）加M14对拉螺栓，通过山形卡和螺杆将模板、钢管固定。山形卡后的螺栓应拧紧。详见后附图。Ø 按模板排列图及木工翻样的交底进行模板拼装。大的柱模应设对拉螺栓，对拉螺栓上设模板限位。3. 地下室外板墙模板的施工：Ø 本工程地下室外板墙外侧模板采用优质九夹板模，内侧模板采用优质涂塑九夹板模，严格按翻样图纸进行模板施工。Ø 采用对拉螺栓固定，对于墙板厚度为300的，对拉螺栓为M14。水平方向螺杆间距500，竖向螺杆间距400，螺杆上焊止水片。竖向围檩采用50×100，间距为250mm，外围檩（水平围檩）采用双拼钢管（48×3.0）。Ø 外墙板施工缝处，应焊接吊模钢筋，吊模严格按关砌所作的板墙边线或轴线放置。Ø 吊模完成后，在模板侧面设定位钢筋，定位钢筋焊烧在板钢筋上。4. 梁模板的施工：Ø 梁模板采用优质涂塑九夹板模施工，施工时严格按模板排列图进行。Ø 采用对拉螺栓M14固定，纵向600mm一道。Ø 1.6 平台板模板的施工：Ø 应由关砌、项目工程师（或技术员）对平台板的标高、平整度进行控制。Ø 模板拼装时，其拼缝应小于1mm，当拼缝大于1mm时，需在拼缝处粘贴纸带封闭。Ø 按翻样图纸和交底进行施工，严禁随意切割模板，以免造成不必要的经济损失。5. 楼梯模板的施工：Ø 楼梯施工缝处的模板，应设计成活络可拆卸模板，在浇捣砼前拆除该模板并对施工缝进行清理、浇水湿润，然后再将模板恢复原位。严禁出现缝隙夹渣层。楼梯踏步侧模拆除后必须立即用木板条进行保护。Ø 楼梯踏步板支模时应考虑到装饰层的预留。对于平台板上的预留洞模板，要求模板上口标高同砼面标高。Ø 与楼梯斜板及踏步处不得采用零星夹板镶拼，并确保在浇砼时三角档模板不变形，在楼梯踏步上口采用斜横楞加对拔螺栓固定夹板，但应保证楼梯间砼浇捣的可行性。Ø 楼梯施工完毕后，在踏步上用木条封条，保持踏步角的完好。排架体系的施工Ø 排架搭设前，应在楼面上弹出排架点的位置。排架顶部标高是控制梁、板底面标高的重要依据，关砌在设置标高控制点时应密切注意，在铺设梁、板底模前应重点复核其标高。地下室排架间距为900*900，跨度方向梁底必须架设梁底承重立杆。Ø 排架牵杠间距严格控制，步高不超过1600，并设置扫地杆离地200。每个开间各设纵横剪刀撑各两副，以确保模板、排架的整体稳定性。Ø 平台搁栅采用50×100木方，必须确保木方宽窄一致。市场上所购买的木方，必须经压刨加工成统一规格，并在木方上做好标志，作为搁栅专用材料。Ø 排架顶部的横楞标高必须用水平仪控制。横楞顶标高为平台板（或梁）底面标高减去木模及钢模厚度和搁栅厚度。Ø 地下室板墙内侧由设置斜杆，斜杆撑于底板预留的短钢管上。外侧同样设斜杆，通过钢管撑于基坑土体上。Ø 后浇带模板与排架必须与平台模板排架分开搭设。6. 模板拆除Ø 砼浇捣完毕后，强度达1.2mpa，能保证砼表面及棱角不受损的情况下，可拆除侧模。Ø 梁跨度小于8米，底模可待砼强度达到75%以后可拆除，梁跨度大于8米，砼强度达到100%后拆除模板。Ø 板跨度大于
