某厂房工程基建施工测量管理制度.doc

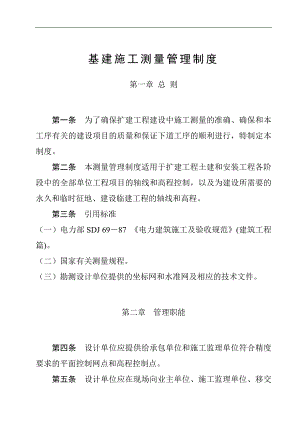

基建施工测量管理制度第一章 总 则 第一条为了确保扩建工程建设中施工测量的准确、确保和本工序有关的建设项目的质量和保证下道工序的顺利进行，特制定本制度。 第二条本测量管理制度适用于扩建工程土建和安装工程各阶段中的全部单位工程项目的轴线和高程控制，以及为建设所需要的永久和临时征地、建设临建工程的轴线和高程。 第三条 引用标准（一）电力部SDJ 6987 电力建筑施工及验收规范(建筑工程篇)。 （二）国家有关测量规程。 （三）勘测设计单位提供的坐标网和水准网及相应的技术文件。 第二章 管理职能第四条设计单位应提供给承包单位和施工监理单位符合精度要求的平面控制网点和高程控制点。第五条设计单位应在现场向业主单位、施工监理单位、移交实地的满足精度要求的平面控制网点和高程控制点。 第六条设计单位应及时移交有关厂区测量的原始资料：厂区附近的三角点、导线、水准点等。 第七条厂区内所建立的一切测量控制网点，承包单位应妥善保护，防止损坏。 第八条承包单位和施工监理单位进入现场后应对设计提交的原始资料认真校核，确认满足施工放线精度后，方可使用。 第九条承包单位应在开工前编制好施测任务书，经其质管部门审核，监理单位审批后，扩建工程部批准后，才能予以施测，第十条施测的技术要求、仪器精度、误差精度按SDJ 16987 规定执行。 第十一条监理单位对测量的任何过程进行检测和对相关的质量文件进行检查。 第三章 程序第十二条 测量人员必须根据总平面布置图和有关施工图纸，结合现场条件，确定测量方法。 第十三条主厂房及主要建(构)筑物的定位，应根据厂区控制网或建筑方格网按一级导线精度的要求设该建(构)筑物控制桩。 第十四条建(构)筑物控制桩的测设应符合下列要求： （一） 根据建(构)筑物的轴线布置控制桩。 （二） 控制桩的数量，应根据具体工程而定。一般主厂房宜采用对面布设，其控制桩不应少于12个。其它主要建构物的控制桩不应少于4个。（三） 控制桩的位置，不得布设在铁路、公路、地下设施及施工机械行走的范围内。距建(构)筑物土方开挖的上开口线不宜小于5m。（四） 主厂房及主要建(构)筑物的控制桩宜采用钢管桩或混凝土桩。第十五条建筑控制桩测定后，可不进行平差计算。主厂房和输煤系统建筑物，应采用一级导线进行校核。其精度应符合下列要求： （一） 主厂房主轴线，其交角差不应大于±10。 （二） 主厂房轴线与栈桥主轴线其交角差不应大于±10。第十六条一般附属建(构)筑物定位，其精度应符合一级导线的精度要求。 第十七条建(构)筑物和设备基础的轴线在放线前，应对控制桩进行复查。 第十八条特种建(构)筑物，如烟囱、冷却水塔等，宜在基础底板轴线交点上设立钢板标桩,以便上部结构的工程测量。 第十九条基础或建(构)筑物每层施工完毕，应将轴线及标高引测至基础或上一层表面上，并且墨线标志。 第二十条 建(构)筑物和设备基础的高程测量，应按四等水准进行。 第二十一条地下管沟轴线测设，应符合图根导线的精度要求，线路折点和加密点应测设控制桩。高程测量应符合四等水准的精度要求。 第二十二条对厂房内部地下管沟的主轴线测设，可直接用柱子轴线引测。 第二节沉降观测 第二十三条建(构)筑物必须按设计沉降观测埋设观测点，并按规定在施工过程中进行沉降观测。 第二十四条沉降观测的步骤如下： （一） 编制沉降观测技术措施。 （二） 进行沉降观测。第二十五条建(构)筑物和设备基础等工程，在施工期间的沉降观测应符合下列规定：（一） 基础施工完毕后开始观测。 （二） 施工期间中途停工，在停工之日，复工之时，均应进行观测。（三） 当观测点损坏或视线被阻挡无法观测时，应立即在其邻近补充埋设观测点，并在记录中详细说明。第四章记录第二十六条厂区控制网或建筑方格网测设完毕，应进行验收，并提供下列资料： （一） 施测图。 （二） 坐标变换计算书。（三） 平差计算书。（四） 控制网及建筑方格网成果表。（五） 点之记。第二十七条工程竣工后应向业主单位提供下列沉降观测资料： （一） 设计规定的单位工程沉降观测点平面图。（二） 沉降观测成果表及观测点沉降过程曲线。第四章 附则第二十八条 本制度由XXXXXXXX扩建工程部负责解释；第二十九条 本制度自发布之日起正式执行。第三十条对违反本制度之行为由扩建工程部考核各施工单位，由公司考核管理部门对责任部门进行检查考核。附录一 沉降测量记录表 单位 日期： 编号： 工程名称   测量项目   测量   次数 测量   日期 沉 降 情 况 负荷   状况 _ _ _ 高 程 本次 下沉 累计 下沉 高 程 本次 下沉 累计 下沉 高 程 本次 下沉 累计 下沉                                                                                                                                                                                                                                                                                                                                                                                                 备注                       盖章单位： 复核： 测量员：
