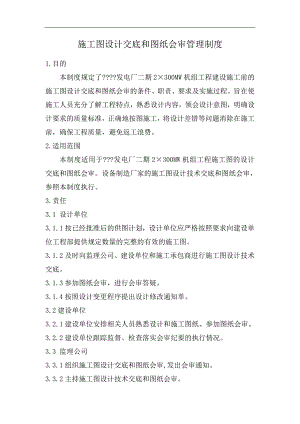

某发电厂工程施工图设计交底和图纸会审管理制度.doc

施工图设计交底和图纸会审管理制度1.目的本制度规定了?发电厂二期2×300MW机组工程建设施工前的施工图设计交底和图纸会审的条件、职责、要求及实施过程。旨在使施工人员充分了解工程特点，熟悉设计内容，领会设计意图，明确设计要求的质量标准，正确地按图施工，将设计差错等问题消除在施工前，确保工程质量，避免返工浪费。2.适用范围本制度适用于?发电厂二期2×300MW机组工程施工图的设计交底和图纸会审。设备制造厂家的施工图设计技术交底和图纸会审，参照本制度执行。3.责任3.1 设计单位3.1.1按已经批准后的供图计划，设计单位应严格按照要求向建设单位工程部提供规定数量的完整的有效的施工图。3.1.2及时向监理公司、建设单位和施工承包商进行施工图设计技术交底。3.1.3参加图纸会审，进行会审答疑。3.1.4按照设计变更程序提出设计修改通知单。3.2建设单位3.2.1建设单位安排相关人员熟悉设计和施工图纸、参加图纸会审。3.2.2建设单位跟踪监督、检查落实会审纪要的执行情况。3.3 监理公司3.3.1组织施工图设计交底和图纸会审,发出会审通知。3.3.2主持施工图设计技术交底和图纸会审。3.3.3汇总会审情况和各单位提出的问题及审定意见，整理形成会审纪要（设计交底部分由设计院交底人员整理并书面提交监理公司，便于汇总）并组织参加会审各单位会签。3.3.4跟踪监督和检查落实会审纪要的实施情况。3.4施工承包商3.4.1组织本单位相关专业人员熟悉设计、审阅图纸，参加施工图设计交底和图纸会审。3.4.2 收集、整理本单位内各专业提出的问题，并在会审时提出。4.规定4.1对于一个单项工程，设计单位必须提交包括各有关专业的完整的正式图纸；整套图纸应统一进行设计技术交底和图纸会审。4.2 设计技术交底的重点包括工程特点和设计意图、专业配合要求、主要质量标准、新技术应用及限额设计情况、设计深度及与运行组织的衔接，对设备材料的要求等。4.3 对施工急需的单位工程和重要的分部、分项工程的专业施工图，必要时经监理公司和建设单位审批后，可提前单独进行设计、技术交底和图纸会审。4.4监理公司在施工图设计交底和图纸会审前两天发出会议通知，明确会审时间、地点、图册及参加单位。4.5 设计单位接到通知后必须派卷册负责人（或主设人）和工代参加交底和会审，必要时相关专业的主设人也应参加交底和会审。4.6凡直接涉及设备制造厂家的工程项目及施工图，应由订货单位邀请制造厂家代表到会，并请建设单位、监理公司与设计单位的代表一起进行设计交底与图 纸会审。 4.7各有关单位提出图纸中的疑问，由设计单位进行答疑；对存在的问题和需要解决的问题，先由设计单位提出解决方案，与会单位共同进行研究与协商，拟定解决方法，提出审定意见。4.8监理公司及时整理出会审纪要并组织各单位会签。4.9监理公司将会审纪要发与会单位各一份。4.10 设计单位根据会审纪要规定的内容进行设计修改，提出设计变更通知单。4.11 建设单位、监理公司对会审纪要中审定意见的执行情况，进行跟踪、检查、落实。4.12会审纪要见附表5.附录附图1 施工图纸阅审、设计交底与会审流程图附表1 施工图设计交底和图纸会审表附图1 施工图纸阅审、设计交底与会审流程图设计单位提出完整的正式施工图（以分册为单位）批准不批准形成会议纪要业主、设计、施工各方熟悉图纸，并提出阅审意见单（在交底与会审前）设计单位介绍设计意图，要求业主、监理、施工各方提出图纸中的问题与会各方针对问题研究、协商解决意见统一意见不统一一般问题由业主、监理与设计商定重大问题报业主或有关上级批准监理公司确认，加盖“供使用”章设计单位进一步研究提出修改方案，按重大设计变更审批程序设计院出设计变更监理分发，交付使用附表1 施工图设计交底和图纸会审表施工图设计交底和图纸会审表表号：FKEQB-04 编号：工程名称合同编号单位工程名称图纸卷册名称图纸卷册编号会 议 地 点会 议 时 间主 持 人设计交底内容：提出问题：审定结果：会 签 单 位建设单位设计单位项目监理部承包商本表一式四份，由项目监理部填报，建设单位、 项目监理部、承包商、设计单位各存一份。
