某商务中心空调安装工程施工方案.doc

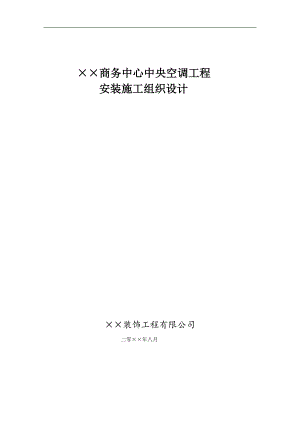

××商务中心中央空调工程安装施工组织设计××装饰工程有限公司 二零××年八月目 录第一章 编制说明一、编制目的3二、编制依据3三、采用标准3第二章 工程概况一、实施目标4二、工程简介4三、主要工程量4四、工程主要内容6第三章 施工部署一、施工组织6二、施工程序6三、劳动力安排8四、技术准备工作9五、施工进度计划安排9六、主要施工机具配备10第四章 主要施工方法一、通风空调风系统11二、空调水系统17三、保温施工技术措施20四、空调系统调试20五、设备安装23第五章 施工组织措施一、质量管理26二、质量保证措施28三、技术保证措施28四、工期保证措施29五、安全技术措施30六、文明施工保证措施31七、成品保护措施31八、降低成本措施32九、与土建、装饰等单位协调措施33第一章 编制说明第一章 编制说明一、编制目的 为××商务中心中央空调工程提供施工方案，用于指导工程的施工组织与管理，使得安装与土建、装饰配合协调，确保优质、高速、安全、文明地完成该大楼的空调安装施工任务。二、编制依据 1、本工程根据华中建筑设计院设计的××商务中心大楼工程，通风空调施工图纸所编制。2、本工程施工组织设计编制过程中，严格执行国家现行建筑安装工程施工组织验收规范，建筑安装工程施工工艺标准，国家和华中现行有效的各类规范标准，以及神木市人民政府有关建筑工程管理、市政管理、环境保护等地方法规及规定。并积极采用了先进的施工技术和施工工艺。3、本工程施工组织设计是充分研究工程的客观情况，施工特点、重点难点，结合施工全过程中管理经验的基础上编制而成。4、根据我公司ISO9000系列体系标准和企业质量保证手册、程序文件。5、建筑安装工程资料管理规程。三、采用标准1、 GBJ50242-2002建筑采暖卫生工程施工验收规范2、 GBJ50243-2002通风空调施工验收规范3、 GBJ50300-2001 建筑采暖与卫生工程质量检验评定标准4、 GBJ50235-97 工业金属管道施工验收规范5、 GBJ50275-98 压缩机、风机、泵类施工验收规范6、 GBJ50274-98 制冷设备施工验收规范第二章 工程概况一、实施目标工期目标：根据施工预算得出整个工程共需4500工日，总工期拟定为90工作日，主要工作应在60个工作日完成。质量目标：本空调工程确保优良。安全生产目标：杜绝死亡，月工伤频率在1.5以下。二、工程简介××商务中心大楼工程，总建筑面积约36000平方米，地上28层，地下一层，总建筑高度99米，框架桶体结构，本施工组织设计为中央空调系统的安装、调试和保修，总冷负荷13648KW，总热负荷2913KW。三、主要工程量1、 管道工程：镀锌钢管6489米，无缝钢管3510米，PVC硬塑料管3920米，各种阀门1620个，橡胶接头共162个，保温39.2m3。2、 风空调工程：风机盘管696台，风口1265个，镀锌钢板保温风管共1270米四、工程主要内容中央空调系统的安装、调试和保修，总冷负荷3648KW，总热负荷2913KW。第三章 施工部署一、施工组织 本空调单项工程设安装项目部，由空调安装项目部负责该本工程通风空调安装施工的组织与管理，劳务作业层全为自有职工，按照项目法施工管理办法进行管理，项目经理全面负责该工程的质量、进度和各项技术指标的完成，并要求与土建、装修密切配合，以期达到预期目标。项目主要管理人员配备表项目职务姓名性别年龄职 务专业工 作 简 历项目经理暖通技术负责暖通质量安全负责通风材料负责企业管理通风工长暖通通风工长通风管道工长管道管道工长管道预算员 暖通成本员财务空调安装项目部管理组施工组综合技术经营政工劳资供应 生产负责人内业资料行政保卫内业采购库管维修质量负责空调水负责成本计划总包经理部通风负责管理组织机构如下： 安全负责二、施工程序（一） 管道工程本工程所属管道工程包括以下项目-空调冷冻水管系统-空调冷凝水管系统1 施工顺序 1-1 验收原已预埋预留部分：凡在前期工程中已预留预埋部分，均在进场施工初期尽快验收，如发现问题，及时补救。1-2-1 空调冷冻水管系统 安装准备 套管支架安装 干管安装 支管安装及与设备进回水口接驳 试压 系统冲洗 保温 调试1-2-2 空调冷凝水管系统 安装准备 套管支架安装 干管安装 与设备接驳 系统通水试验 保温l 安装顺序是先下后上，先干管后支管，先立管后水平管。（二） 通风空调本工程中通风空调部分包括-舒适性空调系统-新风系统本工程中要求新风主干管采用镀锌钢板，支管采用带保温的金属软管。1 施工顺序验收原已预埋预留部分：凡在前期工程中已预留预埋部分，均在进场施工初期尽快验收，如发现问题，及时补救。1-1 舒适性空调和新风系统安装准备 支吊架安装 风管安装 接驳设备 调试（三） 设备安装本工程中设备安装工程包括风机盘管、吊装式新风空调柜风冷式热泵机组，空调循环水泵等。1. 施工顺序验收原已预埋预留部分：凡在前期工程中已预留预埋部分，均在进场施工初期尽快验收，如发现问题，及时补救。1-1 设备安装工程：安装准备 设备外观检查 电机检查试转 表冷器水压试验 支吊架安装及设备到位 与管道连接 单机运转前检查 设备性能检验及调整 参数测试及调整 系统综合效果测定及调整 三、劳动力安排根据施工预算得出整个工程共需4500工日。 总工期拟定为90工作日，主要工作应在60个工作日完成，考虑在提高劳动生产率及采用先进的工艺和技术措施的基础上，拟安排各类劳动力约60人进场。 各类平均作业人数表：工种电工管工电气焊通风工钳工油漆保温杂工平均作业人数424612484四、技术准备工作 、施工人员应认真熟悉施工图纸及有关资料，作好接受设计交底和图纸会审工作，及时准确地做出施工预算，制定施工作业设计。2、施工中施工员对作业人员要进行详细的技术、安全及管理制度交底。 3、自始自终要保证各分项工程的原始记录、检测、调试、竣工等技术资料的完整齐全。五、施工进度计划安排1 具体安排如下：（见附表施工进度表）2 进度配合要求：2-1设备进场安排（详见设备供货计划表如下） 设备、材料进货计划(建议到场时间)1、未端设备 20××年10月15日前2、冷水机组 20××年10月25日前3、水泵 20××年10月25日前4、材料 20××年8月25日前六、主要施工机具配备序号机具名称规格单位数量1剪板机Q11-4×2000台22咬口机SAF-5-7台43折方机2000×1.5台24电台钻把25电锤把86射钉枪把87轻便套丝机台88电动套丝机台49手枪电钻6-12把1610冲击电钻8-25把811电动液压泵40Kg台212交流电焊机BX3-300台613电动液压弯管器1.25"6"台214人字梯7、9、11m副共1815手动试压泵6MPa台216汽车5T台117管子切断机60-500台418压筋机219压鼓机220法兰卷圆机L40*4台221卷板机2*1600台2 第四章 主要施工方法一、通风空调风系统施工程序 施 工 准 备器 具 检 查设 备 检 查熟悉施工图纸材 料 检 查铁皮风管下 料调 直成 形除锈油漆吊架制作吊架安装根据加工表及图纸在现场找点定位配合装饰风口安装风管、部件安装机房设备安装单机试运转空调调试竣工验收交付使用 (接上) 根据本工程现场场地的具体情况，由现场施工人员提供风管加工明细表，根据时间进度和质量的要求采用在施工现场集中预制的方法，即将标准风管及部件在加工预制车间加工，再运至现场进行组合安装的方法。具体操作程序如下：编制通风工程系统生产计划熟悉图纸现场测量、专业会审编制系统加工件明细表加工车间预制人工分析机具分析材料分析成品、半成品出厂检验运至现场现场组合安装隐蔽工程（中间工程）交接验收主要施工方法1、铁皮风管制作技术要求及措施风
