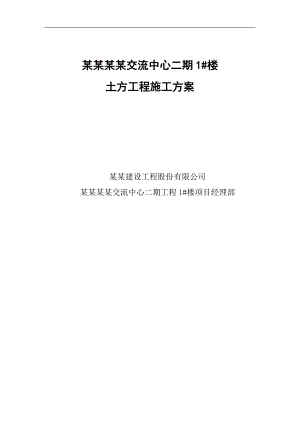

某某某某交流中心二期1#楼土方工程施工方案某某建设工程股份有限公司某某某某交流中心二期工程1#楼项目经理部某某某某交流中心二期工程1#楼土方工程施工方案编制人： 审核人： 审批人： 目 录1工程概况- 1 -2编制依据- 1 -3施工准备- 1 -4土方开挖及回填- 2 -4.1土方开挖- 2 -4.2土方回填- 6 -5施工进度计划及机械需求计划- 7 -5.1施工进度计划横道图- 7 -5.2挖掘机及自卸车辆需求计划- 7 -6基坑排水措施- 9 -7土方开挖注意事项- 10 -8施工质量标准- 11 -9支护桩风险防范措施- 12 -9.1可能存在风险- 12 -9.2应对措施- 13 -9.3应急预案- 13 -10基坑变形监测- 13 -10.1人员配置- 13 -10.2基坑开挖过程中的监测及监控要求- 14 -10.3基坑变形监测点的布控- 14 -11安全文明施工措施- 15 -11.1安全生产措施- 15 -11.2文明施工措施- 15 -12雨季施工措施- 15 -1 工程概况某某某某交流中心二期一号楼东侧为环岛路，西侧为规划公共绿地，南侧东部为某某国际会议中心，北侧为某某城项目和待开发建设用地,交通较为方便，土方开挖主要道路从东侧位置马道进入环岛路。本工程整个地下室占地面积约为7876平方米，根据现状暂定平均标高-6.38(绝对标高±0.000相当于黄海标高7.40)进行计算开挖量,考虑大型机械、小型机械和人工相结合的方式进行挖土，塔楼区内土方开挖底标高分别为-18.05m、-18.55m、-19.05m,塔楼区外基坑开挖底标高分别为-15.6m、-15.8m、-16.45、-17.25、-17.35m、-18.25m、-18.6m、-19.1m。现场土石方施工主要为承台、底板范围内土方开挖，开挖土方全部考虑外运。根据后浇带进行区域划分，分为3大区6个小区。1区剩余土方约14022m3，3-1区剩余土方约1568m3，3-2区剩余土方约1210m3，3-3区剩余土方约2278m3， 2-2区剩余土方约2686 m3，2-1区剩余土方约为1769 m3。2 编制依据某某某某交流中心二期一号楼工程施工图纸某某某某交流中心二期一号楼工程施工组织设计建筑施工安全检查标准（JGJ59-99）工程测量规范(GB500262007)建筑边坡工程技术规范（GB50330-2002）建筑基坑支护技术规程（JGJ120-99）岩土工程勘察规范（GB50021-2001）某某会展北片区-监管大楼岩土工程勘察报告2008年7月施工现场实际状况3 施工准备(1)选择素质高、操作熟练、作风顽强的作业队伍。作业队伍进场后进行入场教育、技术交底，使之迅速进入工作状态。(2)组织管理人员认真熟悉图纸、方案，结合本工程的现场实际情况，制定详细的施工计划和技术措施，做好施工前施工班组的技术交底和安全交底，搞好上岗人员的培训工作。(3)建设场地内的排水系统，夜晚施工的照明系统，修建一条6米宽的临时运输道路。(4)与业主进行基准控制点、高程控制点书面和现场交接，对业主提供的基准控制点和高程控制点的测量成果资料复测，对现场现状地面标高进行全面准确的测量，绘制精确的方格网，并将复测成果报业主和监理审核。(5)建立基础平面轴线控制网和现场标高控制点，用木桩做为开挖边界和开挖深度的控制点，木桩之间用白灰洒出开挖界线，作为土方开挖的控制依据。(6)土方开挖之前，对于进场的材料、设备、测量仪器器具等做好进场报验工作，按照国家及地方规定检定合格，并在使用有效期内使用。根据施工现场条件，做好施工机械机具的准备工作，便于土方工程的施工工作。4 土方开挖及回填4.1 土方开挖4.1.1 施工分区根据结构后浇带进行区域划分，将土方开挖划分为3个大区,6个小区。4.1.2 土方开挖顺序和原则围绕本工程施工组织设计的进度计划主线，为缩短工期及最大限度的减少支护桩的暴露时间，主楼外区域先施工，因此将首先重点进行2区及3区土方施工，最后进行主楼区土方施工。先进行3-1区及2-1区土方施工，3-1区及2-1区施工完以后逐步进行3-2区、3-3区、2-2区逐一向已有马道推进。1区土方施工由北向南开挖至临时道路1：2放坡坡脚后，再从临时道路的西端向东进行。为遵守某某对于建筑工地废弃土运输的有关规定，项目土方施工白天仅限于开挖、转倒至临时道路边上，晚上再组织车辆将弃土外运至指定场所。4.1.3 土方开挖方法4.1.3.1 土方开挖流程定位及标高测量机械开挖至设计标高以上200mm处人工开挖剩余桩间土以及集水井、电梯井至基底标高人工清理、平整4.1.3.2 塔楼区基坑土方开挖塔楼区基坑呈阶梯状加深，阶梯深度为4170mm，4670mm，5170mm，我们将以木桩和洒白灰的形式区分开挖边界线。由于设计变更塔楼部分区域灌注桩要进行接桩处理，需要在原阶梯深度再进行开挖。继续开挖深度最浅处0.5m，最深为3.9m。采用分层开挖方法，每层开挖深度不大于2 m，挖一层支护一层。计划此部分采用两台大型挖机进行开挖，采用分层开挖，每层开挖深度不大于2 m，挖一层支护一层。在开挖的工程中，测量人员将跟踪测量，避免超挖。塔楼区土方均先挖至设计所需的标高上200mm左右，余下人工清理。开挖控制边线：以结构边线为基准，向外考虑砖胎模及操作空间，放坡宽度的边线作为土方开挖控制边线。4.1.3.3 塔楼区以外基坑土方开挖塔楼区以外的土方主要有底板底面以上部分土方、承台、集水坑和电梯井内的土方。我们计划先开挖至-15.50m，余下20cm土采用人工开挖,承台、集水坑和电梯井内的土方在测量用白灰放出边线后采用小挖机和人工相结合的方式进行开挖。开挖控制边线以结构边线为基准，向外考虑砖胎模及操作空间，放坡宽度的边线作为土方开挖控制边线。基坑土方开挖底标高木桩控制点示意图4.2 土方回填本工程回填拟采用机械转运回填土、人工回填夯实相结合的方法。主要施工部位为地下室外墙侧壁。4.2.1 施工准备施工前应根据工程特点、填方土料种类、密实度要求、施工条件等，施工前应进行详尽的技术交底，合理地确定填方土料含水量控制范围、虚铺厚度和压实遍数等参数；重要回填土方工程，其参数应通过压实试验来确定。填土前应对填方基底和已完工程（外墙防水等）进行检查和中间验收，合格后要作好隐蔽检查和验收手续。施工前，应做好水平高程标志布置。可在邻近的固定建筑物上抄上标准高程点以便回填时的标高控制。大面积场地上或地坪每隔一定距离钉上水平桩。4.2.2 工艺流程基坑底地坪上清理 检验土质 分层铺土 分层碾压密实 检验密实度 修整找平验收4.2.3 操作工艺 填土前，应将基土上的洞穴或基底表面上的树根、垃圾等杂物都处理完毕，清除干净。检验土质。检验回填土料的种类、粒径，有无杂物，是否符合规定，以及土料的含水量是否在控制范围内；如含水量偏高，可采用翻松、晾晒或均匀掺入干土等措施；如遇填料含水量偏低，可采用预先洒水润湿等措施。填土应分层铺摊。每层铺土的厚度应根据土质、密实度要求和机具性能确定。或按下表选用。压实机具分层厚度（mm）每层压实次数振动压实机25035034柴油打夯机20025034人工打夯<20034填方超出基底表面时，应保证边缘部位的压实质量。填土后，如设计不要求边坡修整，宜将填方边缘宽填0.5m；如设计要求边坡修平拍实。回填时采用人工推土填充，用打夯机分层夯打密实，每层厚度为250mm。回填土方每层压实后，基础旁边应按规范规定进行环刀取样，测出干土的质量密度，达到要求后，再进行上一层的铺土。填方全部完成后，表面应进行拉线找平，凡超过标准高程的地方，及时依线铲平；凡低于标准高程的地方，应补土找平夯实。5 施工进度计划及机械需求计划5.1 施工进度计划横道图5.2 挖掘机及自卸车辆需求计划5.2.1 挖掘机及自卸车辆选择基于本工程土方开挖方法及施工部署的前提条件下，土方施工机械主要选择PC210-8反铲挖掘机和AT60-7履带挖掘机。PC210-8挖掘机性能技术参数表设备名称性能参数PC210-8反铲挖掘机标准斗容m³0.9尺寸全长mm9425全宽mm2800全高mm3040工作范围最大挖掘高度mm10000最大卸载高度mm7110最大挖掘深度mm6620最大挖掘半径mm9875AT60-7履带挖掘机性能技术参数表设备名称性能参数AT60-7履带挖掘机标准斗容m³0.3尺寸全长mm5850全宽mm1880全高mm2575工作范围最大挖掘高度mm5760最大卸载高度mm4030最大挖掘深度mm3850最大挖掘半径mm6150根据我司对弃土场调查及本地区土方工程用车习惯，选择10m3斯太尔自卸汽车进行土方运输作业。根据现场实际挖土工况进行分析计算，得出PC210-8挖掘机单机设备挖土能力为900m³/台班。5.2.2 挖掘机及自卸车辆需求计划（1）出土量计算根据本基坑工程场地条件，周边交通条件及业主对工期的要求，在基坑土方开挖的不同阶段，拟安排的日出土量如下（实方）：1区土方开挖 剩余土方量14022m3，计划工期8天；3-1区土方开挖 剩余土方量1568m3， 3-2区土方开挖 剩余土方量1210m3， 3-3区土方开挖 剩余土方量2278m3，3区土方开挖 剩余土方量 5056m3，计划工期5天；2-2区土方开挖 剩余土方量2686m3 2-1区土方开挖 剩余土方量1769m3 2区土方开挖 剩余土方量 4457m3，计划工期5天考虑剩余土方仍有2.3万m3，土方开挖量大，工期相对较紧，为保证土方运土量满足进度需要，需制定相应的土方开挖措施。根据周边现有卸土点情况，考虑距离在25km之内。根据相关地方规定,拟定土方外运时间为夜晚9小时：晚9时次日6时，共9个小时。土方开挖计划15天全部完成，本计划根据现场实际情况、工作面移交情况进行适时的调整。（2）需求车辆计算最大距离：25km车辆的平均速度：40km/h9小时内能往返的次数： 9/（50/40）7.2，取7次根据进度计划安排，1区和3区进行搭接施工，即1区和3区土方开挖需用时间为11天，单车运输方量：10m3的斯太尔自卸车，考虑现场装土不充盈，以9m3计算:1区及3区需求车辆：按每天（14022+5056）/11=1734.455 m3计算，则1173.455/（7×9）=28辆2区需求车辆：按每天4457/4 =1114.25计算， 则1114.25/（7×9）=18辆车辆保证：我单位将组织30部车辆供土方阶段使用。（3）挖掘机需求计算综合考虑本工程桩数量较多且密情况，桩间土清理较为困难，对工效有较大
