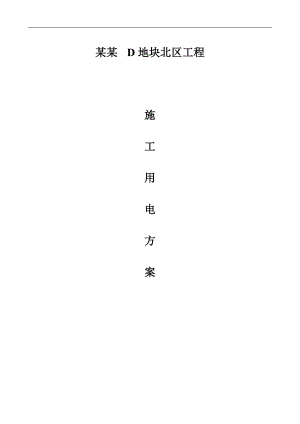

某地块工程施工用电方案.doc
某某D地块北区工程施工用电方案 施工用电方案 一、编制依据（1）、建设工程施工现场供用电安全规范GB501942005；（2）、施工现场临时用电安全技术规程JGJ462005；（3）、低压配电设计规范GB5005495；（4）、供配电系统设计规范GB5005295；（5）、通用用电设备配电设计规范GB5005593；（6）、甲方提供的现场电源资料；（7）、现场临时用电设备负荷和配置资料；（8）、安全环境管理手册（第2004版）二、工程概况某某D北区工程位于郑州市凤凰东路与燕凤路交叉口，由河南捷宏置业有限公司投资建设，由中国核电工程有限公司郑州分公司设计。由中国建筑第七工程局有限公司承建地下室及上部结构的土建、给排水、电气、通风与空调。 建筑设计概况：D北区工程，由D4#、D5#、D6#楼高层住宅和裙楼、步行街等5个分项组成（其中D4#楼二层地下室，地上部分31层，建筑高度99.9m；D5#楼二层地下室，地上部分20层, 建筑高度74.25m；D6#楼一层地下室，地上部分31层, 建筑高度99.9m）。本工程±0.000相当于绝对标高94.8米。施工现场采用三相五线制。根据当地水压情况，基础施工及结构1、2层阶段用水能够满足需要，在主体结构上升到3层时，应增设临时水池，利用离心水泵来满足3层以上楼层的施工用水。三：施工用电负荷计算：（一）施工用电考虑的主要设备及用电负荷量列表如下： 主要施工机械设备计划表 表一序号机械或设备名称型号规格数量额定功率KW生产能力进场时间备注01固定式塔吊QTZ-63348按施工作业面展开陆续进场02施工电梯SCD200344双笼03砼输送泵（柴油）HBT80311080m3/h04灰浆搅拌机DL150843m3/h05直螺纹滚压机GBT4706闪光对焊机UN1-1004100 KVA07电焊机BX1-3151323.9KVA08电渣压力焊机JSD-600154509联合角咬口机YZL-1211.510剪扳机Q11-4*200012.511滚槽机12.512钢筋切割机GJ5-4047.513钢筋弯曲机G17-4042.814钢筋调直机GT-124915电锤DH206216手提式电锯HZ6X-30150.817木工电锯MJ101081018插入式振动棒HZ-50A151.119平板式振动器HP2-2062.220高压水泵42221空压机1（二）、二级箱负荷计算1.每栋楼楼层箱(LX)的用电负荷计算：用途：电焊机3台23.9KVA、电锯4台0.8KW、插入式振动器4台1.1KW、平板式振动器1台1.2KW，电渣压力焊机3台45KW。a. 电焊机3台23.9KVA,U380V,COS0.62，tg1.266, n60；Kd0.35；Pc0.35×3Ps0.35×3n ×Sn× COS0.35×30.6×23.9×0.6212.05KW Qc3×0.35×Ps×tg12.05×1.26615.26 Kvar b. 电锯4台0.8KW、插入式振动器4台1.1KW、平板式振动器1台1.2KW，U380V,COS0.6，tg1.334,Kx0.7；Pc0.7×（4×0.8+4×1.1+1×1.2）6.2KWQc0.7× (3.2×1.169+4.4×1.984+1×1.2×1.984)0.7×14.8510.4Kvarc. 电渣压力焊机3台45KW，查表Kx0.7Pc0.7×3×4594.5KWQc0.7×94.5=66.2Kvar4.汇总计算:Pa1(12.05+6.2+94.5)×0.778.9KWQa115.26+10.4+66.291.9 KvarScP1 2+Q1 2 121.1kVACOS84.6/121.10.70I121.1/(3×U)184.0A查表得：现场选用电缆YJV-3×70+2×35至LX箱，沿休息平台向上走，每隔十层设置一个楼层箱，即1F、10F、20F各设一台，在主体、装修时使用，上下各层之间从三级箱引出。2.钢筋作业箱(GJ)的用电负荷计算：用途：弯曲机一台2.8KW，切断机一台7.5KW，调直机一台9KW、直螺纹滚压机一台7KW、闪光对焊机一台100KVA （U380V,COS0.62，tg1.266, n60；Kd0.35）。闪光对焊机将其额定视在功率换算到统一暂载率为100%的视在功率P对焊机=K·S·cos·（JC）0.5=0.35×（100）×0.62×（0.6）0.5=16.8 kWQ=16.8×1.266=21.2kVarPa20.7×Ps 0.7×(9+2.8+7.5+7+16.8)=25.3KwQa20.7×(9×1.334+2.8×1.334+7.5×1.334+7×1.334+21.2)39.4KvarI= P42+ Q42/(0.38*1.732)=71.2A查表得：现场选用电缆YJV-5*16直埋敷设。 3.模板作业箱(MB)的用电负荷计算：用途：木工电锯二台10KW，手体式电锯一台0.8KW。Pa30.7×Ps 0.7×(2×10+0.8)=14.6KwQa30.7×(20×1.334+0.8×1.334)19.4KvarI= P42+ Q42/(0.38*1.732)=36.9A查表得：现场选用电缆YJV-5×4直埋敷设。（三）、塔吊负荷计算1、塔吊1台（4#楼1台，5#、6#楼各1台）48Kw，U380V,COS0.75，tg0.882, Kx0.7，n =0.3PbPs2n×Sn× COS20.3×48×0.7539.4KWQb39.4×tg39.4×0.88234.8 Kvar IbPb2+ Qb2/(3*0.38)=79.8A查表得：由二级箱至塔吊的电缆规格为YJV-5*16直埋敷设。 （四）高层施工电梯施工电梯1台44KW,U380V,COS0.75，tg0.882,n0.35Pd2×Ps2n×Sn× COS39KWQdPc×tg39×0.88234.44Kvar IcPd2+ Qd2/(3*0.38)=79.1 A由二级箱至施工电梯的电缆规格为YJV-5×16直埋敷设。 （五）砼输送泵1. 砼输送泵1台110KW,U380V,COS0.78，tg0.8,n0.35Pd2×Ps2n×Sn× COS101.5KWQdPc×tg101.5×0.881.2Kvar IcPd2+ Qd2/(3*0.38)=198.0 A由二级箱至施工电梯的电缆规格为YJV-3×75+2×35直埋敷设。（六）总箱负荷计算其中二级箱LX1负荷计算Pa184.6KW，Qa1102.1Kvar；GJ13负荷计算Pa225.3KW，Qa239.4Kvar; MB3负荷计算Pa3=14.6KW，Qa3=19.4 Kvar；塔吊负荷计算Pb=39.4KW,Qb=34.8Kvar（4#楼2台塔吊，1、2、3#楼各1台塔吊）;高层施工电梯负荷计算Pd39KW，Qd34.44Kvar,Kd=0.8（4#楼2台施工电梯，1、2、3#楼各1台施工电梯）；砼输送泵负荷计算Pd101.5KW，Qd81.2Kvar,Kd=0.8（共3台）。楼层箱LX箱汇总PLX0.5×（Pa1+ Pa1+ Pa1+ Pa1）=0.5×（84.6+84.6+84.6+84.6）=169.2KWQLX=0.5×（Qa1+ Qa1+ Qa1+ Qa1+）=0.5×（102.1+102.1+102.1+102.1）=204.2Kvar钢筋加工箱GJ箱汇总PGJ0.8×（Pa2+ Pa2+ 2Pa2）=0.8×（25.3+25.3+25.3+25.3）=80.96KWQ GJ=0.8×（Qa2+Qa2+ 2Qa2）=0.8×（39.4+39.4+39.4+39.4）=126Kvar木工加工箱MB箱汇总PMB0.8×（Pa3+ Pa3+ Pa3+ Pa3）=0.8×（14.6+14.6+14.6+14.6）=47KWQ MB=0.8×（Qa3+ Qa3+Qa3+ Qa3）=0.8×（19.4+19.4+19.4+19.4）=61Kvar塔吊负荷汇总PPB0.8×（Pb + Pb + Pb +Pb+ Pb）=0.8×（39.4+39.4+39.4+39.4+39.4）=158KWQpB=0.8×（Qb + Qb + Qb + Qb+ Qb）=0.8×（34.8+34.8+34.8+34.8+34.8）=140Kvar5.施工电梯负荷汇总PPD0.8×（Pd+ Pd + Pd +Pd+Pd）=0.8×（39+39+39+39+39）=156KWQ QD=0.8×（Qd + Qd + Qd + Qd + Qd）=0.8×（34.44+34.44+34.44+34.44+34.44）=137.8Kvar6. 二级箱XL（备用，给裙房提供电力）由于裙房只有-23五层，钢筋加工可以从主楼运来，只考虑小型木工用的机具，估算为主楼的1，即：PXL0.1×（PLX + PGJ + PMB + PPB+ PPD ）61.1KWQXL=0.1×（QLX + QGJ + QMB + QQB+ QQD ）=67.0KvarIXL=PXL52+ QXL52/(3×0.38)=138.0A由一级箱XL5至总箱的电缆规格为YJV4×50+1×16直埋敷设。7. 砼输送泵负荷汇总PPc0.8×（Pd+ Pd + Pd）=0.8×（101.5+101.5+101.5）=213KWQQc=0.8×（Qd + Qd + Qd）=0.8×（81.2+81.2+81.2）=171Kvar8. 二级箱BG和SH（办公、生活用电）办公区按50kw估算，即：PBS50 KW QBS=0IBS=PBS2+ QBS2/(3×0.38)=76.0A由一级箱至总箱的电缆规格为YJV-4×25+1×15直埋敷设。生活区按100kw估算，即：PBS100 KW QBS=0IBS=PBS2+ QBS2/(3×0.38)=152.0A由一级箱
