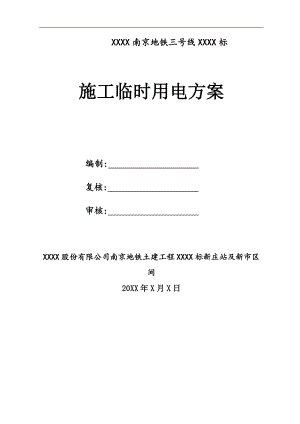

XXXX南京地铁三号线XXXX标施工临时用电方案编制: 复核: 审核: XXXX股份有限公司南京地铁土建工程XXXX标新庄站及新市区间20XX年X月X日目 录1、工程概况22、编制依据23、临电方案总体设计思路24、电压、负荷等级分类35、施工负荷统计及计算46、总体配电方案107、用电安全技术措施28、用电安全组织措施29、触电事故应急预案2南京地铁三号线XXXX标施工临时用电方案1、 工程概况1.1 工程简介南京市地铁3号线土建工程XXXX标包括新庄站、新庄站市政府站盾构区间、市政府站（3号线）。新庄站位于南京林业大学校门西侧，设计范围K18+39.262K18+201.262，中心里程K18+124.262，本站为地下两层岛式车站，多跨框架结构，有效站台长140m，站台宽10.4m，车站外包总长163.4米，标准段外包总宽20.8米，底板埋深约16.34米，主体结构顶部覆土2.9米。车站的地下一层为站厅层、地下二层为站台层，本站设有4个出入口，1个消防出入口，2组风亭。总建筑面积11634。本车站主体和附属结构均采用明挖顺作法施工，出入口过龙蟠路通道采用矩形盾构法施工。新庄站市政府站盾构区间设计范围为K18+201.961K20+879.825，区间双线延长米为2677.864米，本区间于K19+150设置中间风井一座，于K18+670、K19+150、K19+342.538、K19+850、K20+310设置联络通道5座，其中2号联络通道设置于中间风井内、3号联络通道与泵房合建。主要工程内容包括区间主体结构、区间中间风机房、联络通道、端头井地基加固、沿线建筑物保护。本区间起点为新庄站，沿线侧穿新庄立交桥，下空龙蟠路地下过街通道，斜穿龙蟠路，下穿情侣公园后进入玄武湖，湖中下穿九华山公路隧道，越过玄武湖后，从台城太平门段下穿明城墙后继续下穿市政府建筑群，最后到达市政府站。市政府站位于太平北路和北京东路的交叉路口下，是地铁3号线与4号线的换乘车站，3号线沿太平北路方向，主体靠太平北路西侧布设，为地下三层岛式车站；车站设计范围K20+880.575K21+057.175，中心里程K20+975.175，本站为地下三层岛式车站，采用双柱三跨框架结构，车站外包总长178.26米，标准段外包总宽22.3米，底板埋深约25.1米，主体结构顶部覆土3.77米。3号线总建筑面积15280。1.2 施工用电特点（1）高压供电：盾构机采用10KV高压供电。需将10KV高压直接引入盾构机后配套台车上专用变压器，由此变压器提供盾构机内的所有用电；（2）用电量大：单台盾构机的总功率为1500KW左右，区间施工现场配套设备用电总功率约为500KW左右；新庄站施工用电设备总功率约为1245KW。（3）施工线路较长：盾构施工区间双线延米为2677米。线路损耗较大，不利于低压供配电；（4）工期紧张，需昼夜施工，用电高峰期持续时间长。2、 编制依据1） «施工现场临时用电安全技术规范» JGJ46-20052） «建设工程施工现场供用电安全规范» GB50194933） «供配电系统设计规范» GB50052954） 本标段工程图纸和施工现场平面布置图5）本标段工程施工组织设计3、临电方案的总体设计思路3.1临电组织原则（1）满足施工需要和尽量降低对施工现场的影响。（2）保证整个工程的取用电方便及用电可靠。（3）强弱信号、高低压分开布线原则。（4）用电材料节约原则。（5）切实做好文明施工组织与管理。（6）满足安全用电技术要求，结合现场电气防火措施。（7）结合以后盾构施工情况，综合考虑临电组织方案。3.2 安全管理目标本项目安全目标确定为“三无一杜绝一创建”，“三无”即：无工伤死亡事故，无交通死亡事故，无火灾、洪灾事故；“一杜绝”即：杜绝重大机破及伤人事故；“一创建”即：创建安全文明工地。3.3业主提供的临时用电条件本工程临时用电电源由甲方提供。在新庄站北端头设置两台500KVA变压器及两个10KVA足负荷高压接线端口，中间风井设置一台500KVA变压器，在市政府站南北两端各配备一台500KVA变压器，具体如下：A、 新庄站两台500KVA的变压器提供项目部办公区用电、生活区用电、前期维护结构等施工用电、后期主体结构及盾构施工地面配套设备用电；项目部自备一台200KW发电机作备用电源。B、 中间盾构施工区间及中间风井用电区间盾构用电采用的是10KV高压直接给盾构自带变压器供电，电源由业主提供的高压分支箱出线接两台高压控制柜后分至各个盾构机；盾构机组的其他设备供电将由盾构变压器提供0.4KV电源；每台盾构机负荷1528KW；隧道内照明、降水由地面箱变供电。中间风井施工用电、生活用电均由业主提供的一台500KVA变压器供电；自备一台120KW发电机作备用电源。C、 市政府车站南北两端各设置一台500KVA的变压器，提供施工用电、办公用电、后期盾构出口地面设备用电；项目部自备一台100KW发电机作备用电源。D、 由甲方申请，供电局提供施工用电的高压配电柜、变压器内均设有计量设备，由高压配电柜和变压器馈出至用电点间设置计量配电箱，高压部分电费支付采取高压计量装置直接计量，低压部分采取低压侧计量（含变压器铁损及铜损）。E、 本临电方案0.4kv配电选择放射型TN-S三相五线制接零保护系统的供电方式,场地地表所有电缆采取预留电缆沟槽敷设，结构区及隧道内电缆采用悬挂敷设。4、电压、负荷等级分类 4.1、电压等级分类： 隧道盾构推进采用高压供电，电压等级10KV。其它施工用电采用低压供电，电压等级0.4KV，采用三相五线制。 4.2、负荷等级分类 新庄站重要负荷：办公生活、结构施工各阶段、盾构地面辅助设备负荷。区间重要负荷：盾构机、隧道照明、隧道排水负荷。中间风井重要负荷：搅拌桩施工、地下连续墙施工、结构施工各个阶段负荷。市政府站重要负荷：办公、结构施工各阶段、盾构出口辅助设备负荷。其它用电设备一般归为次要负荷。5、施工负荷统计及计算5.1 新庄站部分5.1.1 办公生活用电、现场施工分阶段用电负荷计算 a、办公生活用电负荷计算 办公生活用电负荷主要是空调、即热式水水器负荷负荷名称设备容量（kw）设备数量需要系数计算负荷有功功率（kw）功率因数cos视在功率（KVA）房 间 用 电3800.51200.8150即热式热水器8100.648148合计168198 b、施工用电负荷计算 第一阶段围护结构及地基加固施工期负荷计算负荷名称设备容量（kw）设备数量需要系数计算负荷备注有功功率（kw）功率因数cos视在功率（KVA）塔吊7520.71050.82128冲击钻机7511750.8094旋喷桩机7530.71570.80197搅拌桩机7520.71050.82128打气泵630.590.8511注浆机330.54.50.806砼湿喷机360.470.809砂浆搅拌机1040.4160.8020潜水泵3200.6360.9040插入式振动捣固器340.44.80.806钢筋切割机330.650.87钢筋弯曲机320.6100.713钢筋调直机320.750.87交流弧焊机13200.82240.8280对焊机15010.4600.8571合计8231017 第二阶段主体结构施工及其他施工用电负荷计算负荷名称设备容量（kw）设备数量需要系数计算负荷备注有功功率（kw）功率因数cos视在功率（KVA）塔吊7520.71050.82128平板式振动捣固器1.5200.4120.8014打气泵630.590.8511注浆机330.54.50.806砼湿喷机360.470.809砂浆搅拌机1040.4160.8020潜水泵3200.6360.9040插入式振动捣固器340.44.80.806钢筋切割机330.650.87钢筋弯曲机320.6100.713钢筋调直机320.750.87交流弧焊机13200.82240.8280合计438541 根据施组节点工期安排，盾构下井始发时车站主体结构已基本完成，故而盾构地面辅助设备用电时车站用电负荷已大大缩减。第三阶段盾构施工区间地面辅助设备用电负荷计算负荷名称设备容量（kw）设备数量需要系数计算负荷备注有功功率（kw）功率因数cos视在功率（KVA）40T行车12010.6720.828740T行车16210.6970.8211810T行车2810.8220.828充电机3520.8560.870搅拌系统1520.8240.8528烘房间51110110机修间3010.4240.7632地面照明1010.5100.617隧道照明1521300.560隧道通风4420.7620.8572工作井排水3010.5150.819井口用电3010.4120.717其它100111000.8125合计534683从以上三个施工阶段看，已第一个施工阶段施工用电总负荷最大，其值为1017KVA，办公生活用电198KVA，其他零星及室外照明用电30KVA。新庄站用电量计算，按以下简式计算：式中：-计算用电量（kw）,即供电设备总需要容量； -全部施工动力用电设备额定用电量总和；-室内照明设备额定用电量总和；-室外照明设备额定用电量总和；-全部施工用电设备同时使用系数，总数10台以下的，；1030
