模拟式万用表的构造与测量原理.docx

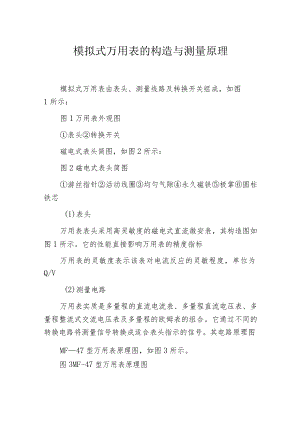

模拟式万用表的构造与测量原理模拟式万用表由表头、测量线路及转换开关组成，如图1所示：图1万用表外观图表头转换开关磁电式表头简图，如图2所示：图2磁电式表头简图游丝指针活动线圈均匀气隙永久磁铁极掌圆柱铁芯(1)表头万用表表头采用高灵敏度的磁电式直流微安表，其构造图如图1所示。它的性能直接影响万用表的精度指标万用表的灵敏度表示该表对电流反应的灵敏程度，单位为Q/V(2)测量电路万用表实质是多量程的直流电流表、多量程直流电压表、多量程整流式交流电压表及多量程的欧姆表的组合。它通过不同的转换电路将测量信号转换成适合表头指示的信号。其电路原理图MF47型万用表原理图，如图3所示。图3MF-47型万用表原理图1）直流电流的测量闭路抽头式多量程直流电流表原理图，如图4所示：图4闭路抽头式多量程直流电流表原理图2）直流电压的测量共用附加电阻的多量程直流电压表原理图，如图5所示:图5共用附加电阻的多量程直流电压表原理图3）万用表在测量交流电压时，首先将交流信号开展整流，变成直流信号，然后通过电阻和微安表的串联电路中，其中串联电阻的阻值越大，万用表测量的交流信号的量程就越大。半波整流式交流电压表原理图，如图6所示：图6半波整流式交流电压表原理图全波整流式交流电压表原理图，如图7所示：图7全波整流式交流电压表原理图4）电阻的测量（3）转换开关万用表可以通过改变测量电路来测量电压、电流、电阻等参数。完成“切换”功能的装置就是转换开关。转换开关由多个固定接触点和活动接触点组成。活动接触点一般称为“刀”，固牢接触点一般叫作“掷万用表中所用的转换开关通常为多刀多掷，且各刀之间是联动的。在选择转换开关时，常要求触点接触严密可靠，活动接触点定位要准确，触点导电良好，转轴应旋动轻松而具有弹力，位置一但选定,稍用力再旋转时，不应晃动。
