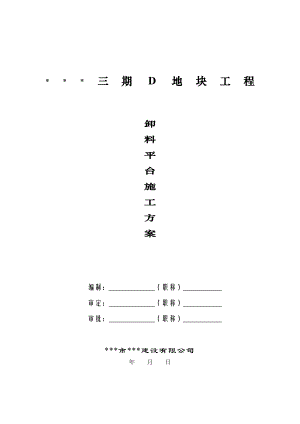

某小区三期D地块工程卸料平台施工方案.doc

*三期D地块工程卸料平台施工方案编制： （职称） 审定： （职称） 审批： （职称） *市*建设有限公司年 月 日本卸料平台主要用于结构施工中拆下的模板，支撑等周转材料的临时堆放，以便塔式起重机转至上层使用，而在地坪料进塔吊时，直接运至施工作业层，因此基本无冲击荷载，但考虑到平台受水平和垂直荷载情况与外架有所区别，而且是独立设计，仅钢外架筒体设置，稳定性稍差，故采用补强措施：1、 立杆横向间距定为1.3m；2、 所有水平杆件与斜撑均采用对接；3、 在四面设置剪力撑的前提下在中间纵向再增设一道斜挡，角度均为45度，以增加架体的稳定性。一、 构造参数1、 立杆间距：横向1.3m，纵向1.5m；2、 步距：1.8m；3、 搭设高度：初拟为45m；4、 外包尺寸：7.5×3.9m；5、 钢管规格：48×3.5mm；6、 平台限载：2.7KN/M2。二、 受荷简析：1、 本架采用48×3.5mm钢管扣件构成的脚手架，其立杆、大横杆和小横杆为主要受力杆件，剪力撑、扫地杆是保证脚手架整体刚度和稳定性的杆件，并具有加强脚手架抵抗垂直、水平力作用的能力，地基承受架体重量和卸料临时堆放荷载因而在地基处理与外脚手架相同。三、 具体搭设（见附图）1、 在搭设之前，必须对进场的脚手架杆配件进行严格的检查，禁止使用规格和质量不合格的杆配件。2、 脚手架搭设作业，必须在同一指挥下，严格按照以下规定程序进行：1） 按施工设计放线、铺垫板、设置底座或标定立杆位置；2） 周边脚手架应从一个角部开始向两边延伸交圈搭设，“一”字形脚手架应从一端开始并向另一端延伸搭设；3） 应按定位依次竖起立杆，将立杆与纵、横向扫地杆连接固定，然后装设第一步的纵向和横向平杆，随校正立杆垂直之后予以固定，并按此要求继续向上搭设；4） 剪刀撑、斜杆等整体拉结杆件和连墙杆应随搭升的架子一起及时设置。4、 脚手板或其他作业层铺板的铺设应符合以下规定：1） 脚手板或其他作业层铺板应铺平铺稳，必要时应予绑扎固定；2） 脚手板采用对接平铺时，在对接处，与其下两侧支承横杆的距离应控制在100200mm之间；3） 脚手板采用搭接铺放时，其搭接长度不得小于200mm，且应在搭接段的中部设置有支撑横杆。铺板严禁出现端头超出支撑横杆250mm以上未作固定的探头板。4） 在搭设中不得随意改变构架设计、减少杆配件设置和对立杆纵距作100mm的构架尺寸放大。确有实际情况，需要对构架作调整和改变时，应提交或请示技术主管人员解决。5、 脚手架的拆除规定：脚手架的拆除作业应按确定的拆除程序进行。在拆除过程中，凡已松开的连接的杆配件应及时拆除运走，避免误扶和误靠已松脱连接的杆件。拆下的杆配件应以安全的方式运出和吊下，严禁向下抛掷。在拆除过程中，应做好配合、协调工作，禁止单人进行拆除较重杆件等危险性的作业。
