某小区钢筋施工方案.doc

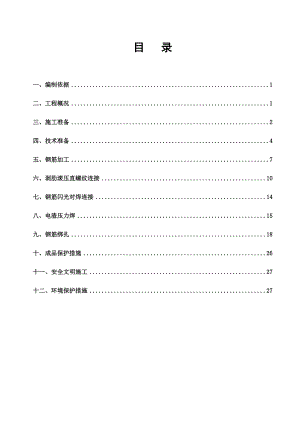

目 录一、编制依据1二、工程概况1三、施工准备2四、技术准备4五、钢筋加工7六、剥肋滚压直螺纹连接10七、钢筋闪光对焊连接14八、电渣压力焊15九、钢筋绑扎18十、成品保护措施26十一、安全文明施工27十二、环境保护措施27钢筋工程施工方案一、编制依据序号资料名称编号1群贤北府一期工程1-7#楼及地下车库施工图纸2群贤北府一期工程施工组织设计3规范规程图集混凝土结构工程施工质量验收规范GB50204-20024钢筋机械连接通用技术规程JGJ107-20035低碳钢热轧圆盘条GB/T701-19976钢筋混凝土用热轧带肋钢筋GB1499-19987建筑工程冬期施工技术规程JGJ104-978滚压直螺纹钢筋接头建筑工业行业标准9建筑安装工程质量验收统一标准GBJ50300-200110混凝土结构施工图平面整体表示方法制图规则和结构详图03G101 04G10111建筑抗震设计规范GB50025-2004二、工程概况本工程一期工程由7栋1524层主楼及地下车库组成。其中，1#楼为22、24层，2#楼为22、24层，3#楼为18、24层，4#楼为15、17、18层，5#楼为18、22层，6#楼为18、24层，7#楼为18、22层，主楼均为地下一层，车库为地下一层。1524层住宅为短肢剪力墙结构，CFG桩基基础，车库为钢筋砼独立基础。总建筑面积约125000平米，其中车库建筑面积为12526平米。本方案涵盖的范围包括一期1-7#楼及地下车库的全部钢筋工程，经与建设单位和设计单位沟通，本工程钢筋采用的连接形式如下：直径14的钢筋采用搭接连接；直径16、18、20的钢筋采用焊接；直径22的钢筋采用直螺纹套筒连接。本工程所用的钢筋规格、型号众多，这给钢筋的采购、进场、现场堆码带来很大的挑战，特别是地下车库游泳池顶板上方有三道跨度为16.8m,截面尺寸为900mm×1600mm的大梁，其梁底通筋为25C40，直径为40的三级钢在西安市场采购不到，经取得设计单位许可，替换为31C36。由于地下车库已经开挖，场地所限，经过现场实际论证，车库东西两区各留一块后浇作为钢筋的加工区和集中堆码区，车库封顶以后，东西两区内相邻主楼之间分别规划专门场地作为主楼钢筋的加工区和材料堆放区。2.1结构设计概况序号项目内 容1结构形式地下车库为框架结构、住宅楼为剪力墙结构2基础形式地下车库为条形基础和独立基础，其他住宅楼为梁筏基础3层数车库为地下1层，高层住宅楼为15-24层不等 4抗震等级剪力墙：三级；底部框架：三级7度设防（0.15g）5结构尺寸层高（m）住宅楼为3m,地下车库为4m外墙厚度（mm）250、300、350mm内墙厚度（mm）200、250、350mm6主要钢筋规格级钢筋6、8、10级钢筋12、18、20级钢筋8、10、14、18、20、22、25 、28、32、367接头形式受力钢筋22mm 直螺纹套筒连接受力钢筋<22mm 焊接或绑扎其余辅助接头焊接三、施工准备3.1人员准备3.1.1人员分工：序号负责人职务负责内容1总工图纸审核、施工方案、技术交底2栋号长工程负责3技术员质量检查验收：原材、半成品、钢筋成型、钢筋滚压、钢筋绑扎4官物资主任材料供应5试验主管材料复试3.1.2人员素质要求：1) 钢筋放样员能够按图纸正确进行放样，经项目技术人员确认后形成最终放样单，根据工程进度情况，提供出使用材料计划。2) 钢筋加工人员能根据放样单要求的尺寸进行加工。3) 要求钢筋工绑扎熟练，每人需配备卷尺，并配有线垂，用于现场控制钢筋间距，钢筋垂直度控制。4) 特殊工种必须有上岗证，电焊工在每次施工前到项目安全员处开具动火证，设置看火人等。3.2劳动力计划：钢筋加工下料钢筋绑扎运料及清理30人120人20人3.3机具准备根据本工程的施工钢筋用量和各种钢筋型号比较多的特点，为保证施工质量及进度的要求，钢筋加工所需的机械见下表：钢筋加工机械一览表 机具名称数量备 注弯曲机4用于直径20以上同型号两台; 直径20以下同型号两台调直机2用于圆钢调直切断机2用于钢筋的切断电焊机6直径14-直径25mm的钢筋电弧焊机2用于加工墙体水平、竖向梯子筋及楼板内马凳钢筋等闪光对焊机3用于横向构件中直径12mm的钢筋后台机械按加工场地平面图进行布置，在钢筋加工前7天内调试到位，施工队安排专人进行维护，保证机械的正常使用及精确度的调整；施工工人准备好钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、手推车、粉笔、尺子等；所有钢筋加工机械，需作好防护工作，调直机械前搭设安全防护架，调直机及弯曲机等使用油料的机械需设置接油盘。3.4场区安排根据施工总体安排，钢筋加工场地分三个部分，即钢筋原材区，钢筋加工区和成品堆放区，为利于进场材料的合理利用，进行统筹规划，按加工流水进行划分。1、 钢筋原材区：根据现场平面布置图，平整好钢筋堆放场地，将钢筋按指定位置堆放,钢筋分型号码放整齐并挂标识牌，标识牌上注明厂标、钢号、批号、直径、出厂日期、检验状态等，核对进货单，检查钢筋规格、数量、尺寸是否与之相符，并保证出厂合格证随车到达现场。必须合理、有计划地组织钢筋进场，尽量做到先进场先用，减少积压、占用场地。根据施工进度和施工部位，核算钢筋用量，月底提材料计划。2、 钢筋加工区：钢筋调直、箍筋加工、钢筋切断、钢筋套丝、马凳梯子筋加工均设置在现场的钢筋加工棚内。每个区段内必须挂牌标明该区段文明施工负责人，项目部由专人负责钢筋加工区的文明施工，所有钢筋加工机械统一标识，并注明其使用状态，写明操作规程，在钢筋调直机前搭设钢管架，确保安全。3、 成品堆放区：成品堆放区设在钢筋加工棚的一侧，但必须保证在塔吊覆盖范围内，成品料分类捆扎成束，作好标识；分类堆放高度不得超过1.2m，层与层之间垫方木。3.5材料准备：1、 进场钢筋必须有出厂质量证明书或试验报告单，并且质量证明书必须随钢筋一同到场，详细内容需经试验员、钢筋技术员验证合格；钢筋力学性能复试报告；钢筋表面或每盘钢筋都有不少于两个挂牌,印有厂标、钢号、批号、直径等标识。2、 钢筋进场时必须分批验收，每批由同一截面和同一炉号的钢筋组成，重量不大于60t。检验内容包括对规格、种类、外观的检查，并做力学性能复试试验，合格后方可使用。3、 外观检查内容：钢筋表面不得有裂缝结疤和折叠。钢筋表面允许有凸块，但不得超过横肋的最大高度。4、 钢筋检验合格后，分规格、种类码放整齐，并准备防雨布；5、 力学性能试验：对进场钢筋，按现行国家标准的规定抽取试样作力学性能的试验，见证取样数量不少于30%，合格后方可使用。6、 在加工或现场试验过程中，发生脆断、劈裂和力学性能显著不正常等现象立即清退。7、 绑扎丝:采用22号火烧丝进行绑扎，铁丝的切断长度根据现场绑扎的要求，丝头允许露出30mm，扎丝切断工根据现场实际测量长度，严格进行扎丝下料。8、 控制混凝土保护层用的水泥垫块、塑料卡、各种挂钩等，必须严格按照钢筋保护层的要求进行下料或定货，工长、技术员、质检员必须严格检查上述材料的规格、尺寸是否满足要求，如果不满足要求，当即通知退货或返工加工，保证现场施工时，上述材料满足施工需要。四、技术准备4.1图纸会审1、 图纸会审的程序：由各专业技术人员自行审查图纸，发现本专业施工图存在的问题，及时做以记录；各专业施工图放在一起核对，检查尺寸、细部做法是否有相互冲突之处，发现问题及时记录。2、 项目总工主持项目内部的图纸会审会议，将各专业和专业配合中会出现的问题汇总，并组织大家进行分析，提出设计变更的建议。建设单位负责组织由设计、建设、监理、施工单位参加的图纸会审会议，与会人员达成一致意见，在会后由项目专业工程师及时同设计单位和业主办理工程洽商。3、 项目各专业技术人员应坚持日常的图纸审核制度，发现问题及时向项目总工汇报，重大问题由项目总工向公司汇报，同设计单位和业主协商解决。4、 坚持做到施工前把图纸中存在的问题处理完毕，保证工程顺利进行。4.2技术交底1、 工程在正式施工前，对参与施工的有关管理人员、技术人员和工人进行一次技术性的交待与说明，包括设计交底、设计变更及工程洽商交底。2、 设计交底：通过向施工人员说明工程主要部位、特殊部位及关键部位的作法，使施工人员了解设计意图、建筑物主要功能、建筑及结构的主要特点，掌握施工图的主要内容。3、 设计变更及工程洽商交底：专业工程师及时将设计变更和工程洽商的主要原因、部位及具体变更做法向相关专业技术人员、施工管理人员、施工操作人员交待清楚，以免施工时漏掉或仍按原图施工。4、 分项工程技术交底主要包括：施工准备、施工工艺、质量标准、成品保护、安全措施、注意事项。对非常规工序和新技术、新材料、新工艺和重点部位的特殊要求等，要编制技术交底进行着重交待，把住关键部位的质量技术关。4.3钢筋放样1、 技术员及放样工必须详细阅读结构总说明，梁、柱、板说明及设计变更和图纸会审记录，详细了解图纸中的各个环节，如果有不清楚的环节，及时与设计院取得联系，及时解决。2、 所有放样料单均须符合设计及施工规范要求，对设计中没有确定的部分，征求设计同意后，以设计为准或以现行国家标准混凝土结构工程施工及验收规范（GB50204-2002）及混凝土结构施工图平面整体表示方法制图规则和结构详图（03G101-1、03G329-1、04G101-3、06G101-6）为准。3、 钢筋放样必须结合现场实际情况，考虑搭接、锚固要求，进行放样下料，并对钢筋、用量进行汇总，下料时必须兼顾钢筋长短搭配，以最大限度的节约钢筋。马凳、钢筋定位筋必须用废料加工，在料单上要有马凳和定位筋的放样。4、 钢筋放样单最少在该批钢筋使用前3天编制完毕，并经项目主管技术员签字审核后才可以进行加工。4.4钢筋锚固长度、搭接长度：纵向受拉钢筋的最小锚固长度La(mm)钢筋类型混凝土强度等级备注C20C25C30C35C40当钢筋直径d>25mm时，其最小锚固长度应按表中数值乘以1.1采用HPB23531d27d24d22d20dHRB33540d33d30d27d25dHRB400 RRB40047d40d36d33d30d纵向受拉钢筋的最小锚固长度LaE(mm)钢筋类型混凝土强度等级备注C20C25C30C35C40当钢筋直径d>25mm时，其最小锚固长度应按表中数值乘以1.1采用HPB23533d29d26d24d21dHRB33542d35d32d29d27dHRB400 RRB40050d42d38d35d32d受拉钢筋搭接长度修正系数同一连接区段内钢筋搭接接头面积百分率（%）2550100搭接长度修正
