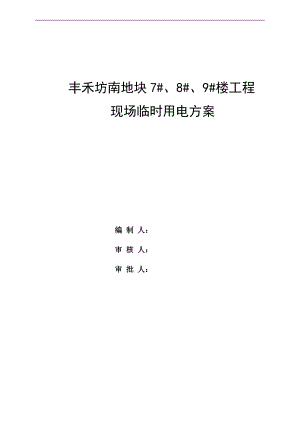

某建筑楼工程现场临时用电专项施工方案.doc
丰禾坊南地块7#、8#、9#楼工程现场临时用电方案编 制 人：审 核 人：审 批 人： 现场临时用电施工方案第一节：编制依据一、编制依据：1、施工组织设计。2、施工现场踏勘情况及勘察资料。3、四川山鼎建筑工程设计股份有限公司设计图纸及相关技术资料。4、我公司已按照GB/T19001-2000 idt ISO9001:2000建立的品质保证体系，建立的程序控制标准；按照GB/T24001-2004 idt ISO14001:2004建立的环境管理体系，按照GB/T28001-2001建立的职业健康安全管理体系，按照GB/T50326-2006建设工程项目管理规范，统称为“一体四标”管理体系，体系相对应的文件：管理手册、程序文件、项目管理制度汇编。二、 规范及标准：1、建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社;2、通用用电设备配电设计规范GB50055-93中国建筑工业出版社；3、供配电系统设计规范GB50052-95中国建筑工业出版社；4、施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社；5、建筑施工安全检查标准JGJ59-99。第二节：工程概况 本工程位于西安市大兴新区，西邻西二环，北靠丰禾路。由三栋高层和地下车库组成。地下车库战时为人防地下室，人防抗力等级：甲类核6级常6级（二等人员掩蔽所），按平战结合设计。第三节：现场用电布置一、供电电源位置:施工现场所用变压器已经由建设单位提供，从场地外100米处引进施工现场，并且由建设单位负责管理,本工程用电负荷较大，所采用的配电室必须满足现场用电，配电室必须要能满足以下设计情况进行布置：1、配电柜两端与重复接地线及保护零线做电气连接。2、配电室自然通风良好，并采取防雨和防动物出入措施。3、配电柜操作通道宽为1.5m，配电柜后面的维护通道宽度应为1m，侧面的维护通道宽度为1m，配电室天棚距地面应为3m.4、配电室的门向外开，并配锁。5、配电室要配置砂箱和干粉灭火器。6、各回路要编号，并标明用途。7、配电柜或配电线路维修时，应悬挂停电标志牌,停、送电由专人负责。8、变压器及配电室、总配电柜布置平面布置图如下：9、现场配电室处用电标识牌如右图所示： . 配电室外标识：禁止标志、指令标志为白色字，警告标志为黑色字，禁止标志、指令标志衬底色为标志的颜色，警告标志衬底色为白色。 .配电柜内标识：二、线路敷设：本工程施工现场线路走向为：总配电柜分配电箱开关箱用电设备。根据施工现场情况，为确保安全，由总配电柜至分配电箱段，采用3×1502+2×702铜芯黑皮线，敷设方式为埋地敷设，防止因机械等的损伤。部分线路埋设敷设时,挖一条地沟，深度0.6m，上口宽为0.8m,下口宽为0.6 m，先铺100mm细砂，然后将加厚PVC管平铺，铺好后上面在铺100mm细砂，细砂上面铺一层保护层木板或平铺一层小红砖，最后用土将沟填平，用打夯机夯实。线路在穿越建筑物、构筑物、道路、易受机械损伤的场地所及引出地面（从2m高度至地下0.2m处），应设防护套管。埋地电源线暗敷设图 埋线地沟标记图随建筑主体逐步增高，随主体架设一根五芯橡胶电缆线，为主体配电。第四节：负荷计算一、施工现场机具设备用电量统计表：序号设备名称规格型号安装功率数量合计功率1塔 吊TQ60/8035.5KW3106.5KW2钢筋调直机GT4/1411KW222KW3钢筋切断机GW404KW416KW4钢筋弯曲机GW403KW412KW5木工圆盘锯MJ1065.5KW316.5KW6交流电焊机BX3-200-223.4KW370.2KW7镝 灯3.5KW621KW8电渣压力焊46KW292KW9蛙式打夯机HW-603KW26KW10平板振动器2.2KW24.4KW11振捣棒2X501.1KW88.8KW12施工电梯44KW3132KW13套丝切管机TQ-31KW33KW14滚压直螺纹机GYZ-403KW39KW15闪光对焊100KW1100KW16办公生活用电20KW120KW17直流电焊机14KW228KW合 计667.4KW二、现场运行情况：根据现场的用电设备，可以认识到几种运行情况。1、各种用电设备不可能同时满载运行。2、各种三相电动机是反复短时间的运行。3、各用电设备运行都是伴随有功率损耗即存在设备效率问题。4、用电设备的供电线路在运送功率时伴随着有线路功率损耗，即存在线路效率问题。三、用电计算及变压器选择：用电设备的这些运行情况表明，施工现场临时用电的负荷随时都在变动，而且每天的负荷也各不相同。施工用电包括动力用电和照明用电。根据以上施工用具表，施工现场用电用电负荷计算如下：(1)、闪光对焊Kx = 0.2 Cos = 0.6 tg = 1.33Pjs = 0.2×100 = 20kWQjs = Pjs× tg = 20×1.33 = 26.6 kvar(2)、施工升降机Kx = 0.7 Cos = 0.6 tg = 1.33Pjs = 0.7×132 = 92.4 kWQjs = Pjs× tg= 92.4×1.33 = 122.89 kvar(3)、塔式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 106.5kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.4/0.25)1/2×106.5 = 134.71 kWPjs = Kx×Pe = 0.2×134.71 = 26.94kWQjs = Pjs× tg= 26.94×1.33 = 35.83 kvar(4)、蛙式夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.5×6 = 3kWQjs = Pjs× tg = 3×1.52 = 4.56 kvar(5)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×8.8 = 2.64 kWQjs = Pjs× tg = 2.64×1.02 = 2.69 kvar(6)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×4.4 = 1.32kWQjs = Pjs× tg = 1.32×1.02 = 1.35 kvar(7)、钢筋调直机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×22 = 6.6kWQjs = Pjs× tg = 6.6×1.02 = 6.73 kvar(8)、钢筋切断机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×16 = 4.8 kWQjs = Pjs× tg = 4.8×1.02 = 4.9kvar(9)、钢筋弯曲机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×12 = 3.6 kWQjs = Pjs× tg = 3.6×1.02 = 3.67 kvar(10)、交流电焊机Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 70.2×0.4 = 28.08kWPe = n×(Jc/Jc1)1/2×Pn = 1×(0.5/1)1/2×28.08 = 19.86 kWPjs = Kx×Pe = 0.35×19.86 = 6.95kWQjs = Pjs× tg = 6.95×2.29 = 15.91 kvar(11)、木工圆锯Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×16.5 = 4.95 kWQjs = Pjs× tg = 4.95×1.33 = 6.58kvar(12)、镝灯Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×21 = 6.3kWQjs = Pjs× tg = 6.3×1.33 = 8.38 kvar(13)、套丝切管机Kx = 0.3 Cos = 0.6 tg = 1.33Pjs = 0.3×3 = 0.9kWQjs = Pjs× tg = 0.9×1.33 = 1.20 kvar(14)、滚压直螺纹机Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.3×9 = 2.7 kWQjs = Pjs× tg = 2.7×1.02 = 2.75 kvar(15)、办公生活用电Kx = 1 Cos = 1 tg = 0Pjs = 1×20 = 20 kWQjs = Pjs× tg = 20×0 = 0 kvar(16)、电渣压力焊Kx = 0.35 Cos = 0.4 tg = 2.29将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 92×0.4 = 36.8WPe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×36.8 = 52.04 kWPjs = Kx×Pe = 0.35×52.04 = 18.21kWQjs = Pjs× tg = 18.21×2.29 = 41.71 kvar(17)、直流电焊机Kx = 0.35 Cos = 0.6 tg = 1.33将Jc =50%统一换算到Jc1 =100%的额定容量Pn = Sn ×Cos = 28×0.6=16.8kWPe = n×(Jc/Jc1)1/2×Pn = 2×(0.5/1)1/2×16.8 = 23.76 kWPjs = Kx×Pe = 0.35×23.76 = 8.32kWQjs = Pjs× tg=4.16×1.33 = 11. 06kvar总的计算负荷计算，总箱同期系数取 Kx = 0.9总的有功功率Pjs = Kx×Pjs = 0.9×(20+92.4+26.94+3+2.64+1.32+6.6+4.8+3.6+6.95+4.95+6.3+0.9+2.7+20+18.21+8.32) = 229.63 kW总的无功功率Qjs = Kx×Qjs =0.9×(26.6+122.89+35.83+4.56+2.69+1.35+6.73+4.9+3.67+15.91+6.58+8.38+1.2+2.75+0+41.71+11.06) = 296.81kvar总的视在功率S
