某建筑节能保温施工方案.doc

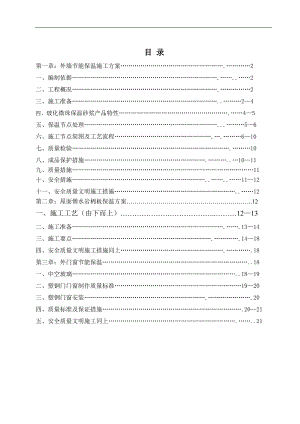

目 录第一章：外墙节能保温施工方案.2一、编制依据.2二、工程概况.2三、施工准备.24四、玻化微珠保温砂浆产品特性.45五、保温节点处理.56六、施工节点简图及工艺流程.610七、质量检验.10八、成品保护措施.1011九、质量措施11十、安全措施.1112十一、安全质量文明施工措施.12第二章：屋面憎水岩棉板保温方案.12一、施工工艺（由下而上）.1213二、施工准备.1314三、施工要点.1418四、安全质量文明施工措施同上.18第三章：外门窗节能保温.18一、中空玻璃.1819二、塑钢门门窗制作质量标准1920三、塑钢门窗安装.20四、质量标准及保证措施.2021五、安全质量文明施工同上.21第一章：外墙节能保温前言：在经济高速发展的今天，能源问题越来越受到高度的重视，努力寻找各种方法，采取各种措施来更好的利用和节约能源，节约能源已成为了我国的重要国策。蚌埠五河与全国大多数省、市一样，具有资源紧张、环境承载力较弱的基本国情，因此，建筑节能事业面临着新的形势，作为建筑施工企业肩负着更加艰巨的任务。一、编制依据 1、建设工程承包合同2、建筑装饰装修工程质量验收规范（GB50210-2001）3、外墙外保温施工技术规程（DBJ/T01-50-2002）4、建筑节能工程施工质量验收规范GB50411-2007 5、建筑装饰装修工程质量验收规范GB50210-20016、民用建筑热工设计规范GB50176-937、本工程施工图设计图纸8、生产厂家技术要求和产品使用说明9、本工程特点、施工现场环境、自然条件等二、工程概况1、【祥源·星河国际】缘溪行工程，位于五河县淮河路与漴河路交叉口。其中二标段工程（以下简称本工程）由8栋小高层（6#-13#楼）、2栋商业(4#商业楼、5#商业楼)、人防地下车库组成，总建筑面积79539.6m2。本工程由五河祥源投资开发有限公司投资兴建，广州建筑艺术设计院有限公司设计，合肥工大工程建设监理有限责任公司监理，安徽省建设工程勘察设计院勘察，东方建设集团有限公司承建。2、建筑设计2.1、墙体节能工程2.2、屋面节能工程2.3、门窗节能工程三、施工准备1、基层准备：1.1、保温施工前应会同相关部门做好中间结构验收，墙面基层的垂直度和平整度应符合现行国家施工验收规范的要求，在进行保温隐蔽施工前须确认墙体的平整度、垂直度的偏差在国家相关验收标准的规定之内。1.2、墙面的暗埋管线、线盒、预埋件、空调孔等应提前安全完毕并验收合格，上述管件预埋时必须考虑保温层的厚度影响。1.3、墙面模板穿墙孔及墙面缺损处用水泥砂浆修补完善并验收合格。1.4、混凝土梁、柱、墙面等处的钢筋头和凸起物清除完毕，墙面表面凸起物大于10mm的应剔除。1.5、基层墙面在施工前应进行清理，清洗油渍、清扫浮灰等，施工前一天浇水润湿透彻。2、技术准备：2.1、保温施工前施工负责人应明确保温施工部位和确认预算工程量，按工期要求制定材料和人工配置计划。2.2、组织施工队伍进行技术交底和观摩学习，让每一个施工人员明确施工内容和施工方法以及验收标准。3、材料准备：保温工程施工前由有资质的保温材料生产厂家备料，并安排专人调配材料。3.1界面砂浆配制水灰比为1：5（kg）。将40kg胶粉料加入约8kg的水，搅拌成均匀浆状且无细小颗粒和粉团，静置5分钟后再搅拌一次，第二次搅拌无需加水，搅拌均匀后即可使用，搅拌好的物料一般在3小时内用完。3.2玻化微珠复合砂浆配制配合比1（水）：1.2（胶粉料kg）：0.66（玻化微珠kg）。先将40kg胶粉料倒入砂浆搅拌机内，再倒入玻化微珠22kg（11kg/包，配制比为胶粉料1包，玻化微珠2包），搅拌3分钟，搅拌均匀后加入35kg左右的水搅拌3-5分钟，可按施工稠度适当调整加水量，稠度应控制在7-9cm范围内。搅拌均匀后倒出，随拌随用，一般应在3小时内用完。4、抗裂砂浆配制水灰比为1：5（kg）。将40kg的胶粉料加入约8kg的水，搅拌呈均匀稠浆状，静置3-5分钟再次搅拌以增强其和易性。搅拌均匀后即可使用，无需加水及其他添加物。抗裂砂浆应随拌随用，已拌好的抗裂砂浆应在3小时内使用完。5、注意事项胶粉料中的保水剂只能一次保水，所以严禁在拌好的砂浆中二次加水，以免墙体出现空鼓或开裂，如果搅拌好的砂浆太干，可以在下次拌料时适当多加水，然后一起搅拌均匀后使用。6、人员准备：为确保施工质量，保温砂浆施工必须由熟练的施工队伍进行施工。项目部必须配备专职的安全员、质检员、技术员、施工员进行安全质量监督管理控制。7、施工机具准备：强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、扫帚、手锤、壁纸刀等。常用的检测工具：经纬仪及放线工具、托线板、方尺、探针、钢尺等。四、玻化微珠保温砂浆产品特性玻化微珠保温砂浆是由玻化微珠、水泥及外加剂组成的干混型高性能无机保温材料；该保温系统中保温隔热层采用玻化微珠做轻骨料，替代传统的普通膨胀珍珠岩、聚苯颗粒轻骨料，形成无机保温砂浆，现场加水搅拌即可使用，可直接抹于围护结构上；无机玻化微珠复合保温砂浆具有导热系数低、抗裂性能强、无毒、无污染、防火、成本低、施工简便等特点，具体热性如下：1.导热系数很低，具有优异的保温隔热性能，各组成部分具有物理化学稳定性，保温效果稳定。2.干粉材料外观均匀，干燥无结块颗粒，质量稳定可靠，容重轻，能有效降低建筑物负荷，长期承重而不产生裂缝，性价比高，综合性能优良。3.具有优异的防火、吸音、透气、耐水、耐冻融等性能，主要原材料均采用无机材料，环保无害，搅拌时不需添加水泥，无扬尘现场，能有效保证现场文明施工。4.操作方便，施工性能好，材质轻，找平性能好，省工省料，大大降低了工人劳动强度，提高工人施工效率，且早强快干，大大缩短了施工周期，且后期维修简便。五、保温节点处理1、门窗洞口施工要点窗户辅框安装验收合格后方可进行窗口部位的保温砂浆施工，门窗边框与墙体连接应预留出保温层厚度，并做好门窗框表面的保护，门窗洞口在施工保温浆料之前应对窗框与墙体连接部位用发泡聚氨酯或其他封闭物品进行填塞，窗框四周应采用防水砂浆填缝，窗框四周抹灰收头可做成圆弧；膨胀玻化微珠无机保温砂浆施工时，门窗洞口侧面应做保温处理，厚度不得小于25mm（现场施工应考虑窗口预留厚度，一般应抹至窗启口、窗出水口下大于1CM高度）。在施工门窗外侧边保温层时应在下窗台做出一定坡度（大于5%）以利散水。在大面抗裂砂浆批抹施工时，洞口四角处沿45°方向铺设一块网格布（300*400mm）加强，以防止角部开裂。涂料饰面在窗上口做滴水槽，需在滴水槽处先弹线，弹线位置至阳角的净距离为20mm，将带窄幅网布的滴水槽嵌入抗裂砂浆中并粘结牢固，收去两侧沿口浮浆，交面层抗裂防护层施工时网格布应进行搭接，搭接宽度不应小于10mm，然后用抗裂砂浆抹平茬口，抗裂砂浆终凝后及时清除凹槽内的杂质，抗裂层及保温层与窗框接触部位应打硅胶密封。2、外墙女儿墙施工要点按照规定要求，女儿墙应双侧进行保温，施工方法同大墙面施工，女儿墙应设置混凝土压顶，且顶部应作出一定的坡度，以利散水，女儿墙混凝土压顶保温砂浆可不抹，抗裂砂浆及网布照常施工，女儿墙压顶下部靠屋面方向做滴水，女儿墙内侧，屋面防水层应设置在保温外侧。3、勒脚细部处理 勒脚部位保温施工位置应根据图纸确定外地坪水平线进行确定，一般从-0.45m往上施工无机保温砂浆，施工方法同大墙面施工，抗裂防护层施工时，网布应甩出100mm好与基础墙体外墙粉刷接头。4、空调板、阳台板、门台等与大墙面交接部位处理 在保温系统与非保温系统的接口部位（如空调板、阳台、门台等与大墙面交接部位），大面上的涂覆耐碱网布应延伸搭接到非保温系统部位，搭接宽度不应小于100mm，防水照常施工。六、施工节点简图及工艺流程1、外墙保温系统节点图2、阴阳角外墙保温系统节点图3、勒脚外墙保温系统节点图4、窗口保温系统节点5、施工工艺流程配保温砂浆抹保温砂浆配界面砂浆配抗裂砂浆配保温砂浆抹抗裂砂浆，压入网格布后第二遍抗裂砂浆饰面层施工批刮界面砂浆做灰饼，护角，冲筋吊垂直线、套方、弹控制线基层墙面处理6、界面砂浆施工基层墙体浇水润湿后，满批界面砂浆，在界面砂浆未干燥时（最好同时进行）随即抹保温砂浆，界面砂浆不宜过厚。7、保温砂浆施工保温浆料应分层作业直至施工完成，每层抹灰厚度不宜超过20mm。每层施工时间间隔不小于24小时。保温砂浆底层抹灰顺序应按照从上至下，从左至右，在压实的基础上不应超过20mm，所完成的工作面毛糙一点以便于第二遍抹灰的粘结。第二遍保温砂浆应在底层抹灰24小时后进行，施工方法同第一遍抹灰。对于面层凹陷处用稀浆料抹平，对凸起处可用抹子立起来将其刮平，最后用抹子赶压墙面；用2m扛尺检查水平，拖线板检验垂直度，要求垂直度、平整度达到验收标准。施工完毕根据施工时空气湿度和温度确定是否浇水和养护时间长短，一般养护3-7天，在达到一定强度后可进行抗裂砂浆的施工。保温砂浆施工时要注意清理落地料，落地料在4小时内，可以和下一次搅拌好的砂浆料拌和均匀一起使用。8、抗裂砂浆施工待保温砂浆施工结束3-7天后（强度达到用手掌按不动墙面为判断标准）且保温层厚度、垂直度、平整度隐蔽验收合格后方可进行抗裂层施工。抗裂层施工前先将耐碱涂塑玻纤网格布按楼层高度分段裁好，按施工配合比要求配制搅拌好抗裂砂浆，砂浆应随拌随用，严禁使用过时砂浆。抹抗裂砂浆时，厚度应控制在3-5mm，抹完宽度、长度相当于网格布面积的抗裂砂浆后，应立即用铁抹子将耐碱网格布压入新抹的抗裂砂浆中，网格布之间搭接宽度不小于50mm。先将底部网格布压入抗裂砂浆中，搭接处要充满抗裂砂浆，严禁在网格布搭接处不抹或不满抹抗裂砂浆的干搭现象。最后要沿网格布纵向用铁抹子再压一遍收光，消除面层的抹子印迹。网格布的压入程度以可以看见暗露网眼但看不到裸露网
