某施工施工电梯基础施工方案.doc

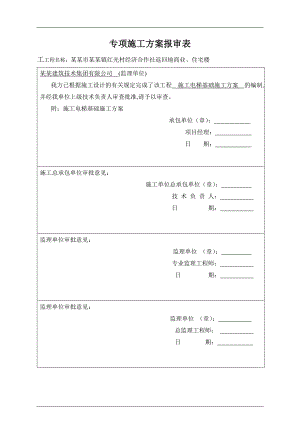

专项施工方案报审表工工程名称：某某市某某镇红光村经济合作社返回地商业、住宅楼某某建筑技术集团有限公司 (监理单位)我方已根据施工设计的有关规定完成了该工程 施工电梯基础施工方案 的编制,并经我单位上级技术负责人审查批准,请予以审查。附：施工电梯基础施工方案 承包单位（章）： 项目经理： 日 期： 施工总承包单位审批意见： 施工单位总承包单位（章）： 技 术 负 责 人： 日 期： 监理单位审批意见： 监理单位 （章）： 专业监理工程师： 日 期： 监理单位审批意见： 监理单位 （章）： 总监理工程师： 日 期： 某某市某某镇红光村经济合作社返回地商业、住宅楼工程施工电梯基础施工方案广厦建设集团有限责任公司2012年10月10日目 录一、工程概况二、编制依据三、设计要求四、施工电梯型号五、安装位置六、施工升降机基础参数及方案选定七、计算书一、工程概况某某市某某镇红光村经济合作社返回地商业、住宅楼工程总建筑面积约68664.04平方米，其中地下室面积为11776平方米。本工程由4幢高层住宅及商业用房组成，设一层地下室，钻孔灌注桩基础，地上层数为1725层，标准层高度为3m。整个工程由四幢高层组成，其中A幢楼地上为25层，含裙房2层；B、C幢楼地上为21-22层，含裙房2层；D幢楼地上为17层，含裙房2层。工程结构形式为框架剪力墙结构，A幢建筑最高高度为84.75米,B幢建筑最高高度为74.55米，C幢建筑最高高度为71.55米，D幢建筑最高高度为57.5米。设计使用年限为50年，建筑结构安全等级为二级，建筑耐火等级为一级，抗震设防烈度为6度，工程为一类建筑。工程由通和置业投资有限公司代建，浙江嘉华建筑设计研究院有限公司设计，某某建筑技术工程集团有限公司监理，某某市建设工程质量监督站监督，某某市建设工程安全监督站监督，温州工程勘察院有限公司勘察，广厦建设集团有限责任公司施工。编制依据（1）施工升降机（GB/T 10054-2005）（2）施工升降机安全规则（GB10055-2007）（3）建筑地基基础设计规范（GB50007-2002）（4）混凝土结构设计规范（GB 50010-2002）（5）施工升降机技术条件（GB10054-2007）等编制（6）本计算书主要依据本工程施工图、施工升降机说明书三、设计要求本施工电梯基础设计由浙江嘉华建筑设计研究院有限公司设计，设计提出以下两点要求:（1） 实砌砖墙与顶板（框架梁）之间必须紧贴，采用钢板垫片填塞两者之间的空隙，并用水泥浆浇灌密实。（2） 在升降机使用过程中需加强对顶板的监测，如扰度、裂缝等，若超过规范要求应立即停止使用，另作加强。四、施工电梯型号施工升降机性能参数：A、 B、C幢施工升降机拟采用浙江省建设机械集团有限公司生产的SCD200/200EJ双箱电梯。性能参数单位SCD200/200EJ额定载重量kg2×2000额定安装载重量kg2×1000吊杆额定载重量kg200吊笼内部尺寸 （长×宽×高）m3×1.3×2.25最大提升高度m150(250)提升速度（380V、50Hz）m/min38连续负载功率kw2×2×9.525%暂载功率kw2×2×11启动电流（380V、50Hz）A2×180能耗KVA2×22防坠安全器型号SAJ30-1.2A底笼重量kg1608吊笼重量kg2×1820对重重量kg2×1550标准节重量kg197天轮架重量kg470标准节长度mm1508D幢施工升降机拟采用温州瓯海信达建设机械厂生产的SCD200/200双箱电梯。性能参数单位SCD200/200额定载重量kg2×2000额定安装载重量kg2×1000吊杆额定载重量kg200吊笼内部尺寸 （长×宽×高）m3×1.3×2.5最大提升高度m200提升速度（380V、50Hz）m/min38连续负载功率kw2×2×9.525%暂载功率kw2×2×11启动电流（380V、50Hz）A2×180能耗KVA2×22防坠安全器型号SAJ30-1.2A外笼重量kg1639吊笼重量kg2×1980对重重量kg2×1250标准节重量kg200标准节规格mm800×800×1508五、安装位置根据本工程的施工条件，考虑到材料运输方便、合理使用施工升降机，拟布置四台施工升降机，分为A#、B#、C#、D#施工升降机，A#施工升降机设置高度为88m，B#施工升降机设置高度为78m，C#施工升降机设置高度为75m，D#施工升降机设置高度为61m。置于各建筑物相应位置，标准节中心尽量避开施工缝，且固定点离标准节中心位置的距离符合升降机使用说明书中的距离范围，具体定位详见图1、图2、图3、图4。 图1 A#施工电梯基础平面布置图 图2 B#施工电梯基础平面布置图 图3 C#施工电梯基础平面布置图 图4 D#施工电梯基础平面布置图六、 施工升降机基础参数及方案选定A幢处地下室顶板参数为：基础混凝土强度等级：C30； 楼板长：5m；楼板宽：4m； 楼板厚：300mm；板中底部短向配筋：12100；板边上部短向配筋：16100；板中底部长向配筋：12100；板边上部长向配筋：16100；B幢处地下室顶板参数为：基础混凝土强度等级：C30； 楼板长：6m；楼板宽：5m； 楼板厚：300mm；板中底部短向配筋：12100；板边上部短向配筋：14100；板中底部长向配筋：12100；板边上部长向配筋：14100；C幢处地下室顶板参数为：基础混凝土强度等级：C30； 楼板长：7m；楼板宽：5m； 楼板厚：300mm；板中底部短向配筋：20100；板边上部短向配筋：20100；板中底部长向配筋：20100；板边上部长向配筋：20100；D幢处地下室顶板参数为：基础混凝土强度等级：C30； 楼板长：5m；楼板宽：4m； 楼板厚：300mm；板中底部短向配筋：18100；板边上部短向配筋：18100；板中底部长向配筋：18100；板边上部长向配筋：18100；1、A、B、C栋施工电梯基础设计 A、B、C幢施工升降机拟采用浙江省建设机械集团有限公司生产的的SCD200/200EJ双箱电梯。吊笼规格为3m×1.3×2.25m ，标准节平面尺寸为0.65×1.20m。计算中架设高度按最高85m进行计算。相关参数：施工升降机要求承载力Q； 标准节面积：S=0.65×1.2=0.78m2Q=吊笼重+底笼重+导轨架总重量+对重重+载重量×0.02（KN）=563kn上述Q所产生的均布荷载为：P= Q/S=563/0.78=721kn/m2设计人防地下室顶板容许承载力小于施工升降机所产生的均布荷载P，如直接放在顶板上无法无法满足承载力要求，故要进行加固处理，在标准节正下方做500X1200mm的砖柱，将顶板上的力由砖柱传到400mm厚地下室底板，底板处设置一道650x900的混凝土梁，具体设置见由原设计单位嘉华建筑设计研究院有限公司设计的红光村返回地结施-01 升降机基础加固做法施工图。砖柱采用MU15水泥砖M7.5水泥砂浆实砌，经查询规范该砖柱最大承受荷载为3N/mm2=3000KN/m2>P=721KN/m2，满足承载力要求满足承载力要求，地下室底板经验算满足承载力要求，具体计算见计算书一。2、 D栋施工电梯基础计算 D幢施工升降机拟采用温州瓯海信达建设机械厂生产的SCD200/200双箱电梯。吊笼规格为3m×1.3×2.5m ，标准节平面尺寸为0.8×0.8m。计算中架设高度按最高61m进行计算。相关参数：施工升降机要求承载力Q； 标准节面积：S=0.8×0.8=0.64m2Q=吊笼重+底笼重+导轨架总重量+对重重+载重量×0.02（KN）=421kn上述Q所产生的均布荷载为：P= Q/S=463/0.64=657n/m2设计人防地下室顶板容许承载力小于施工升降机所产生的均布荷载P，如直接放在顶板上无法无法满足承载力要求，故要进行加固处理，在标准节正下方做500X1200mm的砖柱，将顶板上的力由砖柱传到400mm厚地下室底板，底板处设置一道650x900的混凝土梁，具体设置见由原设计单位嘉华建筑设计研究院有限公司设计的红光村返回地结施
