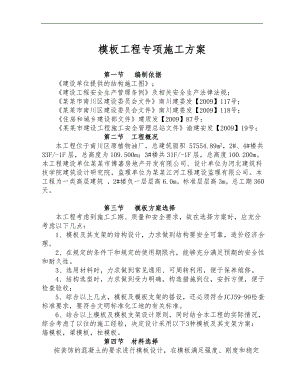

模板工程专项施工方案 第一节编制依据 建设单位提供的结构施工图；建设工程安全生产管理条例及相关安全生产法律法规； 某某市南川区建设委员会文件南川建委发【2009】117号； 某某市南川区建设委员会文件南川建委发【2009】118号；住房和城乡建设部文件建质发【2009】87号；某某市建设工程施工安全管理总站文件渝建安发【2009】19号； 第二节 工程概况本工程位于南川区原植物油厂，总建筑面积 57554.89m2，2#、4#楼共33F/-1F层，总高度为109.500m；3#楼共31F/-1F层，总高度100.200m。本工程建设单位某某市博嘉房地产开发有限公司、设计单位为河北建筑科技学院建筑设计研究院，监理单位为某某江河工程建设监理有限公司。本工程为一类高层建筑 ，2#楼负一层层高6.0m，标准层层高3m，总工期360天。 第三节模板方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、模板及其支架的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，力求做到受力明确，构造措施到位，安拆方便，便于检查验收； 5、综合以上几点，模板及模板支架的搭设，还必须符合JCJ59-99检查标准要求，要符合文明标准化工地的有关标准。 6、结合以上模板及模板支架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定设计采用以下3种模板及其支架方案： 墙模板，梁模板，柱模板。 第四节 材料选择按装饰的混凝土的要求进行模板设计，在模板满足强度、刚度和稳定性要求的前提下，尽可能提高表面光洁度。本工程墙、梁、柱、板模板工程：所有面板均采用18mm厚九夹板；所有内楞均用35×80mm木方；外楞，模板支架支撑系统采用48×3.5钢管组成；对拉螺杆加固。本工程采用商品砼,柱、梁、板、墙整体浇筑。第五节 模板设计与计算一、概述模板工程是砼结构工程的重要组成部分，它属于建筑工程施工的临时性结构，对砼结构的成型质量和施工期间的安全，将起着举足轻重的作用，因此，须将模板的设计与计算方法及相关要求，作出如下概述。 1、面板计算时，不考虑竖楞与面板的共同工作，竖横楞按连续梁截面计算。 2、竖楞、横楞计算时，不考虑它们的共同工作，各自单独计算，但是，面板跨度由竖楞木间距控制，竖楞跨度由横楞间距控制，对拉螺栓间距对竖横楞双向间距实行总控制，并取其计算内容较小值。 3、在实施过程中，由于材料性能，制作安装方法，砼侧压力，重量、施工中产生的其它荷载，投料，浇筑速度等各种因素的变化较大，从而需要精确计算内力较为困难，故采用简化计算。 4、砼倾到产生的荷载仅在有效压头高度范围内起作用，可略去不计，但考虑到模板结构不确定因素较多，同时亦不考虑荷载折减。 5、模板及其支架系统必须有足够的承载力，刚度和稳定性，并能可靠地承受新浇钢筋砼的重量和侧压力，以及在施工过程中所产生的各种荷载，模板在承受荷载后，不变形，不出现倾斜和失稳。 6、因地制宜，就地取材，在确保安全、质量、工期的前提下，尽量减少一次性投入，增加模板周转次数，减少支拆用工。二、计算参数（一）砼砼重量0=24KN/m3；砼初凝时间t0=200/T+15；掺外剂时取1=1.20不掺外加剂时取1=1.0；当砼坍落度小于30mm时，取2=0.85，50-90mm时取2=1.0,110-150mm时取2=1.15,190-220mm时2=1.30,V=砼浇筑速度，H=砼侧压力计算位置至新浇筑砼顶面的总高度(m)。（二）材料：1、九夹板：弹性模量E=6000N/mm2；抗弯强度设计值fm=15N/mm2；抗剪强度设计值fv=1.5N/mm2。2、木材：弹性模量E=9500N/mm2；抗弯强度设计值fm=13N/mm2;抗剪强度设计值fv=1.4/mm2。3、钢材：弹性模量206×103N/mm2；Q235钢抗弯强度设计值f=205N/mm24、钢管：48×3.5 i=15.8 入= L0/i(三)荷载及荷载组合：1、荷载标准值（1）新浇普通砼自重标准值，采用24KN/m3；（2）钢筋自重标准值，框架取1.5KN/m3;楼板取1.1KN/m3;（3）施工人员及设备荷载标准值:活荷载取2.5KN/m2（4）倾倒砼产生的水平荷载标准值,取2KN/m2,垂直取4KN/m2（5）模板及支架自重标准值:平板的模板及小楞取0.3KN/m2;框架梁木模板取0.5KN/m2;支架取0.75KN/m2.2、荷载分项系数（1）模板及支架自重，新浇砼自重、钢筋自重，新浇砼对侧模板面的压力取=1.2；（2）施工人员及设备荷载、振捣砼时产生的荷载取1.4。3、荷载组合：各标准荷载值分别乘以各分项系数的总和为荷载设计值。三、模板结构允许挠度 对结构表面做装修的模板，为模板构件计算跨度的=1/250，不做装修的=1/400。四、砼侧压力计算公式：1、砼压力，F1=0.22r0t012、F2= r0t0H取两者小值；2、砼侧压力的计算有效压头高度h=F/t0。五、内力分析建筑结构静力计算手册93版。六、模板设计选择施工荷载最大的相关构件模板有关内容进行设计与计算。 1、柱模板以3#楼负一层KZ2为例，截面尺寸：400mm×800mm； 2、墙模板以2#楼负一层挡墙为例，H=5.7m,墙厚度350mm； 3、梁模板以3#楼负一层，层高3.9m，构件编号KL4,截面尺寸：300mm×700mm，L=7100mm；七、模板设计计算书（一）砼挡土墙侧模板1、墙模板侧压力标准值计算：F1=0.22×24×5.7×1.2×1.3×=81.46KN/m2；F2=24×4.4=105.6KN/m22、砼侧压力设计值为：q1=81.46KN/m2×1.2=97.75KN/m2有效压头高度 h=97.75/25=3.91m倾倒砼产生的垂直荷载标准值为4KN/m2如图所示。由图知倾倒砼产生的荷载仅在有效压头高度范围内起作用，可略去不计，考虑到模板结构不确定的因素较多，同时亦不考虑到荷载折减，取q1=97.75KN/m23、竖楞木间距（即侧板的跨度）侧板计算宽度取1000mm，楞木间距设为200mm，侧L/n=200/18=11.1,查表L/h<13故按强度和刚度要求计算容许跨度(间距)按下式计算:按强度要求 L=147.1h× = 268mm200mm 满足要求按刚度要求L=66.7h = 260mm200mm 满足要求取竖楞木间距为200mm4、横楞木间距（即竖楞木跨度）横楞木间距设500mm，则L/h = 500/100 = 5 查表L/h<13 故按强度和刚度要求计算容许跨度（间距），横楞为248×3.5钢管，A = 489 mm2（墙外钢楞)按强度要求L = 11.4× = 11.4×47.86 = 549 mm500mm 满足要求按刚度要求 L = 15.3× = 15.3×42.4 = 649 mm500mm 满足要求墙外钢楞容许间距计算：按强度要求L = 3305× = 3305×0.10 = 334mm300mm 满足要求按刚度要求L = 2124.7× = 2124.7×0.217 = 461mm300mm 满足要求由强度要求容许间距为300mm对拉螺栓的拉力(对拉螺栓横向间距400mm,竖向间距300mm)N = 97.75×0.5×0.3 = 14.66KNM14对拉螺栓容许拉力N = 17.8KN > N = 14.66KN 满足要求墙模板杆件、对拉螺栓布置见图2墙模板剖面图见图3（二）梁模板1、梁侧模板（1）砼侧压力标准值计算F1 = 0.22×24×5.71×1.2×1.3× = 81.46KN/m2 F2 = 24×2.0 = 48KN/m2 取两者小值：48KN/m2 （2）砼侧压力设计值q1 = 1.2×481.4×2 = 60.4 KN/m2面板：按强度要求L = 147.1×h× = 147.1×18×0.129 = 342mm300mm 满足要求按刚度要求L = 66.7×h×= 66.7×18×0.255 = 306mm300mm 满足要求内楞按强度要求L = 11.4× = 11.4×60.9 = 694mm400mm 满足要求按刚度要求L = 15.3× = 15.3×52.94 = 809mm400mm 满足要求外钢楞248×3.5钢管按强度要求L = 3305×2= 3305×2×0.129 = 852mm600mm 满足要求按刚度要求L = 2124.7×2× =2124.7×2×0.255 = 1083mm600mm 满足要求对拉螺栓计算N = 60.4KN×0.6×0.4 = 14.5KN,选M14对拉螺栓容许承载力查表得N = 17.8KN > 14.5KN 满足要求2、梁底板（1）荷载计算：、新浇砼及钢筋荷载设计值：q1 = 1.2×(24+1.5)×0.2×0.7 = 4.284N/m、模板结构自重荷载设计值：q2 = 1.2× (0.75+0.5)×0.2 = 0.3KN/m、振捣砼产生的荷载设计值：q3 = 1.4×2.5×0.2 = 0.7KN/m、荷载组合q = 4.28+0.3+0.7= 5.28KN/m(2)、梁底楞木梁宽200mm，用2支35×80mm木方作底楞木，容许跨度计算：、按强度要求L = 11.4× = 11.4×86.5 = 986mm （跨度方向）400mm 满足要求、按刚度要求L = 15.3× = 15.3×34 = 520mm （跨度方向）400mm 满足要求3、跨度方向梁底横杆48×3.5钢管400mm。L = 1200mm（梁垂直方向）（1）、当跨度方向梁底横杆400mm时，计算荷载为 R = 76.0KN × 0.4 = 30.4 KN（2）、支座反力（立杆轴力）见支座反力计算简图：N = RA = RD = ×30.4 = 5.07KNN = RB = RC = ×30.4 = 10.14KN（3）、梁底横杆容许跨度计算 P=76.0×0.4×0.384 = 11.64 KN、按强度要求L = 860+= 860×+= 567mm 384mm 满足要求、按刚度要求L = 158.7× = 158.7× = 511mm 384mm 满足要求 4、钢管支撑立杆压应力计算（1）、按强度要求 = = 10.14×103/489 = 21N/mm2 < f = 205 N/mm2 满足要求（2）、按稳定要求 Lo = (5.4-2-0.2-0.1)/2 = 1.55 m,=1550/15.8=98.1 =0.
