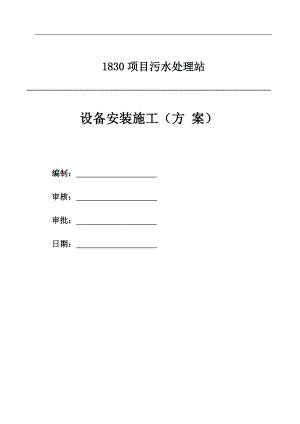

1830项目污水处理站设备安装施工（方 案）编制： 审核： 审批： 日期： 目 录1编制依据- 2 -2工程概况及工程量- 2 -3施工部署- 6 -4施工质量控制点- 14 -5施工技术规范及质量标准- 15 -6 动设备试运转- 21 -7质量保证措施- 24 -8 HSE管理- 24 -9文明施工管理- 28 -1编制依据1. 施工图纸艺施卷册2. 压缩机、风机、泵安装工程施工及验收规范GB50275-983. 石油化工机器设备安装工程及验收通用规则SH3538-20054. 石油化工施工安全技术规程SH3505-19995. 金象煤化工统一规定 工艺专业统一规定 6. FCC质量体系、HSE体系程序文件2工程概况及工程量2.1工程概况工程名称：1830项目污水处理站设备安装工程建设单位：监理单位：设计单位：施工单位： 设备安装施工机泵类动设备共143台.针对本工程工期紧、任务重、安装质量要求高等特点，要求在施工过程中必须优化管理、精心组织，以确保工程质量和进度。施工作业过程必须严格按照规范和施工方案要求进行。2.2工程量序号设备名称规格型号单位数量备注1预处理段1.1回转式机械格栅DGH-600栅条间隙b=10mm，设备净宽B=620mm，P=1.1KW套11.2格栅井自吸泵ZW系列自吸泵，规格型号ZW125-150-12，性能参数：Q=150m3/h，H=12m，P=11KW台21.3格栅井浮球液位计UH-50/C系列浮球液位计，信号输出420mA，HH，H，L，LL信号输出套11.4气浮池反应搅拌机DY-FJ型反应搅拌机，规格型号DY-FJ 400，搅拌功率P=1.5KW，桨叶外缘线速度0.71.0m/s套21.5气浮池刮渣机TQ-6型，行车速度5m/min，P=1.1KW，水下SS304不锈钢，自带导轨、配电箱套11.6溶气水泵ISW系列离心泵，规格型号80-200，性能参数：Q=45m3/h，H=40m，P=11.0KW台21.7溶气罐罐体直径800mm，高3.1m套11.8溶气释放器TR-10，释气效率90，316L不锈钢套61.9气浮池空压机DY-ARP系列空气压缩机，Q=200L/min，P=0.7MPa，P=1.5KW台11.10 气浮池排泥泵ISW系列离心泵，规格型号50-125，性能参数：Q=10m3/h，H=20m，P=1.5KW台21.11调节池曝气风机（与事故池共用）三叶罗茨风机，规格型号RS12，口径100mm，转速2100r/min，性能参数，Q=5.6m3/min，H=5m，P=7.5KW台21.12 调节池曝气搅拌系统DN50，非标加工，ABS管道套11.13调节池COD在线监测仪CODCr在线监测仪，量程 15000mg/L，测量精度：> 100mg/L时 <10%读数；< 100mg/L时 <±6mg/L套11.14 调节池NH3-N在线监测仪Amtax compact 氨氮在线监测仪，测量范围：201200mg/L，测量精度：测量值的±2.5%套11.15调节池pH在线监测仪P53型，测量范围：014pH，工作温度：-595灵敏度：±0.01pH，防护等级：IP68； 套11.16 调节池提升泵ISW系列离心泵，规格型号125-125A，性能参数：Q=150m3/h，H=16m，P=11KW台21.17调节池超声波液位计超声波物位测量仪，规格型号：FMU231E，测量范围：07m，测量精度：<0.5%，防护等级IP68套11.18 调节池出水流量计DN200一体型电磁流量计，420mA电流信号输出，供电电源24V DC，测量精度±0.2% ，防护等级IP68套11.19事故池提升泵ISW系列离心泵，规格型号125-125A，性能参数：Q=150m3/h，H=16m，P=11KW台21.20 事故池超声波液位计超声波物位测量仪，规格型号：FMU231E，测量范围：07m，测量精度：<0.5%，防护等级IP68套11.21事故池出水流量计DN200一体型电磁流量计，420mA电流信号输出，供电电源24V DC，测量精度±0.2% ，防护等级IP68套11.22事故池曝气搅拌系统DN50，非标加工，ABS管道套12生化处理段2.1水解酸化池脉冲配水系统非标加工，水上不锈钢，水下UPVC套122.2缺氧池行车搅拌机DY-HJG桁车式刮吸泥搅拌机，规格型号DY-HJG 24000型，长度10m，宽度2m，行车速度15m/min可调，配套电机功率P=1.5KW套22.3缺氧池行车搅拌机配套风机三叶罗茨风机，规格型号RS11，口径65mm，转速2100r/min，性能参数，Q=1.15m3/min，H=8m，P=5.5KW台22.4缺氧池ORP在线监测仪P53型ORP在线监测仪，测量范围：-2000+2000mv，工作温度：-595灵敏度：0.5mV，防护等级：IP68；台22.5缺氧池出水射流循环泵ISW系列离心泵，规格型号200-315(I)B，性能参数：Q=450m3/h，H=18m，P=37KW台42.6HCF好氧池射流曝气器规格型号：DYOjet-B，进水流量Q=25m3/h，进口压力0.2MPa，充氧效率>5kgO2/h套402.7HCF好氧池曝气罗茨风机三叶罗茨风机，规格型号RS23，口径150mm，转速1180r/min，性能参数，Q=24.1m3/min，H=8m，P=45KW台32.8HCF好氧池微孔曝气管三元乙丙橡胶膜微孔曝气管，DYCT-600，0.6m/根（有效长度0.5m），单位长度通气量=8m3/m根7202.9HCF好氧池pH在线监测仪P53型，测量范围：014pH，工作温度：-595灵敏度：±0.01pH，防护等级：IP68；套22.10HCF好氧池DO在线监测仪Zullig溶解氧分析仪，测量范围：025mg/L，精度：0.1mg/L套22.11HCF好氧池回流调节堰门DFZ型铸铁镶铜闸门，规格型号DYZ-400型手电一体闸门，通径400mm*400mm，P=0.75KW套22.12二沉池刮泥机DYZG型中心传动双臂刮泥机，规格型号ZG-12，臂断线速度2.54.5m/min，含出水堰板，撇渣系统，P=1.1KW套22.13二沉池污泥回流泵ISW系列离心泵，规格型号80-125(I)A，性能参数：Q=80m3/h，H=16m，P=7.5KW台43深度处理段3.1混凝反应搅拌机DY-FJ型反应搅拌机，规格型号DY-FJ 400，搅拌功率P=1.5KW，桨叶外缘线速度0.71.0m/s套33.2混凝沉淀池刮泥机DYZG型中心传动双臂刮泥机，规格型号ZG-8，臂断线速度2.54.5m/min，含出水堰板，撇渣系统，P=1.1KW套13.3混凝沉淀池排泥泵IW系列排泥泵，规格型号50-125，性能参数：Q=15m3/h，H=30m，P=3KW台23.4移动式连续流砂过滤器DY300型均质石英砂滤料过滤器，滤层有效高度4m，气水反冲排污一体化装置，含均质石英砂滤料套83.5砂滤池手电两用闸门DFZ型铸铁镶铜闸门，规格型号DYZ-400型手电一体闸门，通径400mm*400mm，P=0.75KW套13.6臭氧发生器空气源臭氧发生器，臭氧产量>800g/h，空气量28-36Nm3/h，臭氧浓度2230g/m3，P=15KW套13.7臭氧消毒池曝气管陶瓷管，通气量35Nm3/h套203.8清水池pH在线监测仪P53型，测量范围：014pH，工作温度：-595灵敏度：±0.01pH，防护等级：IP68； 套13.9 清水池变频供水泵ISW系列离心泵，规格型号125-160，性能参数：Q=150m3/h，H=40m，P=18.5KW台23.10 清水池超声波液位计超声波物位测量仪，规格型号：FMU231E，测量范围：07m，测量精度：<0.5%，防护等级IP68套13.11清水池COD在线监测仪CODCr在线监测仪，量程 15000mg/L，测量精度：> 100mg/L时 <10%读数；< 100mg/L时 <±6mg/L套13.12 清水池NH3-N在线监测仪Amtax compact 氨氮在线监测仪，测量范围：2120mg/L，测量精度：测量值的±2.5%套14污泥处理段4.1污泥浓缩机DYZS型中心传动浓缩机，规格型号ZS-12，周边线速度1.56m/min，P=0.75KW套24.2剩余污泥泵IW系列排泥泵，规格型号50-125，性能参数：Q=10m3/h，H=32m，P=3KW台44.3带式压滤机DY-1000型滤带重力浓缩脱水一体机，规格型号DY-1000L，处理量1218m3/h，泥饼含水率65%80%，产率100kg/hm2，设备尺寸 长*宽*高=3200mm*1550mm*2500mm，P=3.0KW台14.4带式压滤机空气压缩机DY-ARP系列空气压缩机，Q=120L/min，01Mpa，P=1.5KW台14.5带式压滤机反冲洗水泵ISW系列离心泵，规格型号ISW50-200，Q=10m3/h，H=40m，P=5.5KW台23施工部署综合目前污水处理站施工现状和实际工程进展情况，界区内设备安装应结合现场土建施工情况，按设计分区对具备安装条件的土建基础逐批办理交安手续。 1. 具备交安条件的土建厂房屋面，其厂房屋面、外墙、门窗和内部粉刷工程应基本完工，有关的基础地坪、沟道等工程应已完工。根据安装工作节点，保证8月30日生活污水进水，应首先完成预处理、生化池、二沉池的设备安装工作。2. 其它安装区设备安装工作，应根据土建交安情况，及时展开安装工作。3.1机泵类动设备安装施工工序设备开箱检查基础验收技术交底施工准备机泵就位机泵精找正一次灌浆机泵初找正
