某烟风道出屋面施工方案.doc

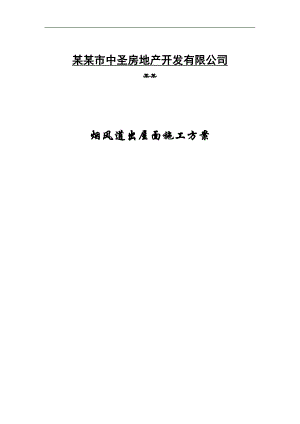

某某市中圣房地产开发有限公司某某烟风道出屋面施工方案表C011 工程技术文件报审表工程名称某某某某4#、5#、S1#楼施工编号监理编号日 期年5月16日致：某某省先胜建设工程咨询有限公司（监理单位）我方已编制完成了 某某某某烟风道出屋面施工方案 技术文件，并经相关技术负责人审查批准，请予以审定。附：某某某某烟风道出屋面施工方案施工总承包单位 项目经理/责任人 专业承包单位 项目经理/责任人 专业监理工程师审查意见： 专业监理工程师： 日 期： 总监理工程师审批意见： 审定结论：同意 修改后再报 重新编制 监 理 单 位 总监理工程师： 日 期： 烟风道出屋面 施工方案审批会签表工程名称某某某某4#、5#、S1#楼结构形式 框架结构面积9317.49层数4#楼五层、5#楼六层、S1#楼三层建设单位某某中圣房地产开发有限公司施工单位江苏省苏中建设集团股份有限公司会 签 部 门意 见负责人签字生 产技 术质 量安 全建设单位意见： 单位公章： 负责人签字： 日 期：烟风道出屋面施工方案1. 编制依据建筑工程施工质量验收统一标准GB50300-2001建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001建筑施工高处作业安全技术规范JGJ 80-91混凝土结构工程施工质量验收规范GB50204-2002 烟风道设计变更通知单2. 工程概况工程名称某某某某4#、5#、S1#楼建设地点某某省某某市丰满区礼尚路与滨江南路交汇以东建筑面积9317.49基础形式静压预应力混凝土管桩基础结构形式框架-剪力墙3. 出屋面风道施工方法 3.1 施工概况我单位接到风道出屋面的变更时，已完成玻璃钢成品风道安装、成品风道穿墙洞口修补抹灰、棚顶刮胶及屋面工程的所有工序。须变更风道：4#楼7个、5#楼8个、S1#楼4个。 3.2 施工流程施工马道搭设临边防护搭设成品玻璃钢风道拆除屋面凿除风道加长风道板墙下混凝土凿毛风道板墙钢筋植筋风道板墙钢筋绑扎模板支设混凝土浇筑拆模屋面修补风道保温粘贴风道外墙砖粘贴拆除成品风道墙洞修补楼层清理脚手架拆除 3.3 施工马道搭设因到屋面无楼梯及挂梯，施工前需用钢管搭设马道。 3.4 临边防护搭设因出屋面风道都在屋面边缘，而原先用于屋面施工的临边防护已拆除，为保证施工安全必须重新在四周搭设防护。搭设方法：有露台处搭设单排脚手架并超出屋面1.5米高，无露台处在檐沟中搭设并与露台上相连，里侧采用密目网做防护。 3.5 屋面凿除 风道外墙皮四周外放80cm凿除屋面瓦、砼保护层、保温，外放55cm剔除防水层、找平层，作为施工面。防水层因屋面瓦采用的水泥钉固定，所凿除的瓦片会损坏无法继续使用。混凝土保护层须先用切割机切缝，再将其凿除。利用水钻套割对屋面板进行开洞，开孔内径：4#楼厨房300*380mm（外径500*580，3个）图例：卫生间300*530mm（外径500*730,4个）5#楼厨房300*530mm（外径500*730,4个）卫生间300*530mm（外径500*730,4个）S1#楼卫生间300*610mm（外径500*810,4个） 3.6 风道加长 所有风道加长1m。 3.7 风道板墙下混凝土凿毛为保证后浇板与原结构面接槎处不产生裂缝现象，须将风道板墙下部位凿毛，并清理干净后浇水湿润。 3.8 风道板墙钢筋绑扎要求采用专用植筋胶，植筋深度不小于15d，绑扎搭接长度按照规范要求。配筋见下图： 3.9 屋面修补按图纸工序进行施工，防水搭接长度不得小于25cm。 3.10 出屋面风道装饰详见下图：4. 施工难点 4.1 塔吊已拆除，出屋面风道施工使用材料需人工运至作业面，且处置运输困难，需要人力往上背运材料，造成费工、低效，所有模板均为一次性摊销。 4.2 风道洞口定位：由专业施工员根据下层洞口位置对屋面层凿除部位进行，定位完成后方能施工。 4.3 为防止凿除屋面板时，混凝土块掉落砸坏已安装完成的烟风道，现场施工时拆除4#楼五层、5#六层的所有烟风道。 4.4 由于顶层层高过高，须在有玻璃钢风道部位搭设排架以方便拆除风道与修补穿墙洞口。 4.5 为防止风道根部渗水，SBS防水卷材均采用双层铺贴，详见下图： 5. 安全措施 5.1 进入施工现场必须正确佩戴好安全带、安全帽。现场严禁吸烟，严禁上下抛掷物品。 5.2 施工马道、临边防护必须由架子工搭设及拆除，架子工必须持证上岗。施工马道经验收合格后方准使用。 5.3 机械设备的电源线要悬空移动，注意避免电源线与地面及钢筋相摩擦。经常检查电源线的完好情况，发现破损立即进行处理。 5.4 作业后，必须切断电源，做好清洗、保养工作。
