某直通线路基试验段施工方案.doc

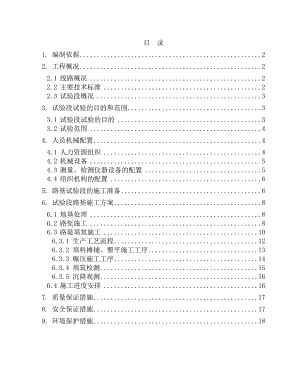

目 录1. 编制依据22. 工程概况22.1 线路概况22.2 主要技术标准22.3 试验段概况33. 试验段试验的目的和范围33.1 试验段试验的目的33.2 试验范围44. 人员机械配置44.1 人力资源组织44.2 机械设备54.3 测量、检测仪器设备的配置54.4 组织机构的配置65. 路基试验段的施工准备66. 试验段路基施工方案86.1 地基处理86.2 路堑施工86.3 路堤填筑施工106.3.1 生产工艺流程126.3.2 填料摊铺、整平施工工序136.3.3 碾压施工工序146.3.4 填筑检测156.3.5 沉降观测166.4 施工进度安排167. 质量保证措施178. 安全保证措施179. 环境保护措施18路基试验段施工方案1. 编制依据改建铁路阳安线增建二线工程大岭铺至安康东直通线施工图路基个别设计图（图号：阳安二线直通线施路02）；改建铁路阳安线增建二线工程大岭铺至安康东直通线施工图路基通用图（图号：阳安二线直通线施路通01）；铁路混凝土工程施工质量验收标准（TB10424-2010）铁路路基工程施工质量验收标准（TB10414-2003）客货共线铁路路基工程施工技术指南（TZ202-2008）；铁路工程测量规范（TB10101-2009）；铁路工程土工试验规程（TB101022010）；建设单位、设计单位、监理单位的相关文件通知。2. 工程概况2.1 线路概况本标段路基工程起于直通线XDK232+861.32，西康上行客车线止于XDyK238+404，西康上行货车线止于YK303+750，西康下行货车线止于 ZK302+225，路基全长3177.47m。线路走行于汉江左岸高阶地，沟梁相间，坡缓谷浅，地形起伏，阶地广布膨胀土。以县道、村村通公路可作为材料运输的通道。标段内路基土石方359415断面方，其中：区间土石方323247断面方 、站场土石方36168断面方；路基附属工程其结构形式主要有：重力式挡土墙、悬臂式挡土墙、桩板挡土墙、预应力锚索、路堤及路堑坡面防护工程等。2.2 主要技术标准路基面平整度允许限差：±15mm；A、B组填料粒径:150mm；基床表层：地基系数K30（MPa/m）150,孔隙率n（%）28；基床底层：压实系数K0.93，地基系数K30（MPa/m）100；基床以下：压实系数K0.90，地基系数K30（MPa/m）80。2.3 试验段概况试验段所在路基段起点：XDyK236+717（上行直通线包湾村隧道出口）， 终点：XDyK236+890.1（上客、上货大桥沟大桥），路基长度为165.1m，试验段里程为XDyK237+770-870，长度为100m。本施工段工程量：挖方11875m³，基床表层A组填料1430m³，基床底层7%石灰改良土4431m³，基床以下5%石灰改良土6658m³。弃土场位于XDyK237+400右侧500米处，占地34亩，共弃土20.3万方。图2.3 试验段平面图3. 试验段试验的目的和范围3.1 试验段试验的目的 3.1.1确定路基预沉量值。 3.1.2合理选用压实机具；选用机具考虑因素有道路不同等级、工程量大小、施工条件和工期要求等。 3.1.3按压实度要求，确定压实遍数。 3.1.4确定路基宽度内每层虚铺厚度。 3.1.5根据土的类型、湿度、设备及场地条件，选择压实方式。确定本地区经济合理的填料，选定满足施工要求的压实机具、所用填料及压实条件下合理的松铺厚度、压实遍数和施工最佳控制含水量等工艺参数，选定经济、合理、准确的检测手段。为以后大面积路基填方施工积累施工经验和现场检测数据。3.2 试验范围 3.2.1基床表层填筑的施工工艺（含检测手段）。 3.2.2基床底层填筑的施工工艺（含检测手段）。 3.2.3基床以下路堤填筑施工工艺（含检测手段）。 3.2.4路基沉降观测。4. 人员机械配置4.1 人力资源组织表4.1 人员配备表序号姓名性别出生年月职务学历专业职称从事专业时间备注1李 斌男1970.07队长本科土木工程技师97.012王 涛男1987.01技术负责人大专铁道工程助工10.073周成成男1991.02技术员本科铁道工程技术员14.074李建龙男1987.02质量员本科工程力学助工12.75李瑞云男1984.10检测员本科工程试验助工09.076薛涛男1976.03安全员中专铁路桥梁安全员95.127赵磅星男1992.03沉降观测本科土木工程技术员10.078段辉男1985.06领工员大专公路桥梁助工06.089吴广利男1968.02领工员高中85.44.2 机械设备表4.2 机械设备表序号机械设备名称规格及型号数量技术状况进场日期使用工点备注1挖掘机PC220-81台良好2015-3XDyK237+510XDyK238+4042挖掘机PC220-61台良好2015-3XDyK237+510XDyK238+4043压路机徐工2611台良好2015-3XDyK237+510XDyK238+4044压路机3Y18/211台良好2015-3XDyK237+510XDyK238+4045自卸车康明斯3台良好2015-3XDyK237+510XDyK238+4046平地机PY160B1台良好2015-3XDyK237+510XDyK238+4044.3 测量、检测仪器设备的配置表4.3 测量、检测仪器设备表序号仪器设备名称规格型号单位数量检定状态备注1全站仪莱卡1201套1合格2水准仪DSZ2台1合格3水准尺5m 铝合金尺把1合格4K30 平板载荷仪YB-150,300mm套1合格5核子密度湿度仪日产MC-3台1合格6EVD动态模量检测仪EVD-G套1合格7灌砂筒150mm个1合格8案秤AGT-10套1合格4.4 组织机构的配置表4.4 人员组织机构配置表5. 路基试验段的施工准备5.1测量工作 根据设计院的交桩资料进行施工复测，恢复线路中间桩位，加密水准点，测量路基横断面，放出征地红线桩。填前碾压完成并经验收达规定的压实度后，对原地面进行断面测量，以确定填方工程数量并作为后计量支付的依据。断面经监理工程师复核签字认可即可测设路基坡脚线及中线。5.2路基排水 施工前先校核设计排水系统是否完善合理，必要时予以修改或补充并报监理工程师批准。然后结合永久性排水设施做好路基两侧地面排水。（工点内侧沟、天沟、排水沟、引水沟等排水设施的设置详见排水设备表及排水用地图）。施工现场及施工便道要有排水坡度，便道旁边开挖排水沟，以避免便道积水影响来往行车，做到施工作业场地不积水。雨季施工设专人负责，随时随地疏浚，确保现场安全。5.3基底处理 认真进行场地清理工作，路基范围内的树木灌木层、杂草、建筑物残渣，均应清理干净。清理的表土、有机土可堆在路基用地范围外缘两侧以便将来用作灌草护坡骨架客土用。场地清理后，请监理工程师检验清表工作，检验合格后再进行原地面压实作业。 5.4填料选择和室内实验 根据设计图纸要求，路堤表层填筑选择 A组填料，A组填料最大粒径不得大于150mm；采用膨胀土做为填料时基床底层采用7%消石灰改良土，基床以下路堤采用5%消石灰改良土，本次试验做 A组及石灰改良土填料试验。对填料进行取样后，分别进行颗粒级配筛分、母岩单轴饱和抗压强度、土壤液、塑限、自用膨胀率、标准击实等试验以鉴定土壤类别并确定指导现场施工的相关指标。改良土需确定改良土的最大干密度和最优含水量，并做无侧限抗压强度试验。5.5弃土场选择 因基底处理需挖除大量非适用路基填料的种植土及淤泥质土，故需选取合适的地点作为弃土场地。本着环保、经济、合理 原则，经多次实地勘察，选择XDyK237+400线路右侧500处。5.6填前碾压 基底处理完成后，进行路基基床以下部分填筑。基底经凉晒待含水量适宜时进行填前冲击压实，达到规定的压实度。 5.7技术管理准备 组织各技术管理人员进行图纸、设计说明、路基施工规范质量验收标准、试验规范和标准、设计规范、安全、环保等相关规范规定的学习，参透和交流。做到能以一个具体的施工技术指导思想指挥作业工人作业，能有效组织技术资料数据汇总。5.8便道修筑 试验段填筑A料来源于隧道弃碴场运距约5km，改良土利用本段路堑挖方运距约200m。道路为地方水泥路。便道设置排水设施，确保试验段施工顺利进行。 6. 试验段路基施工方案6.1 地基处理根据地质资料和设计图纸要求，本段试验段路基地基不做特别处理，经平整、夯压后，其表面应无杂草、树根、腐殖土。地基地下水出露处的处理应满足设计要求。6.2 路堑施工路基试验段为路堑施工段，路堑开挖施工流程如下。测量放线清除表土施工截水沟挖运土石方清理边坡复核控制桩重复挖运至设计标高振动压实地基处理检测。绿色防护等测量放线施工准备机械开挖基床检验合格边坡修整桩板墙、片石砼挡墙、护坡爆破开挖场地清理截水·天沟交工验交图6.1 路堑开挖流程图6.2.1路堑开挖前，首先完成排水系统，作好堑顶截、排水，避免积水冲刷边坡、浸泡边坡坡脚和雨季对已成边坡的冲刷，路堑开挖前完成所有临时截、排水设施的施工，确保边坡的稳定。6.2.2根据设计图纸及现场地形地貌，路堑挖方采用横向台阶分层开挖，深挖路堑采用“横向分层、纵向分段，阶梯掘进”的方式施工；合理安排运土通道与掘进工作面的位置及施工次序，做到运土、排水、挖掘，防护互不干扰，以确保开挖顺利进行。 6.2.3开挖过程中经常检查边坡位置，防止边坡部位超挖和欠挖；施工中及时测量，当开挖至边坡平台时，预留20cm的保护层人工清理。6.2.4弃土至弃土场后，用推土机推平后，大致碾压平整，使之整齐、美观、稳定，周围及时防护，确保弃土场周围及其上排水畅通。6.3 路堤填筑施工 路堤施工前用推土机和平地机进行找平，然后采用冲击式压路机冲击夯实。地基处理完成一段后按照土方调配方案进行路堤填筑施工，路堤基床以下部位按照设计填料，经试验符合相关规定后填筑。依据设计图纸，试验段填料为A组填料、7%石灰改良土及5%石灰改良土。路堤施工时按基床以下路堤、基床底层、基床表层三部分，纵向分段、水平分层半断面填筑。路堤基床以下填筑按“三阶段、四区段、八流程”工艺施工（施工工艺见下图
