某高层18层悬挑脚手架施工方案.doc

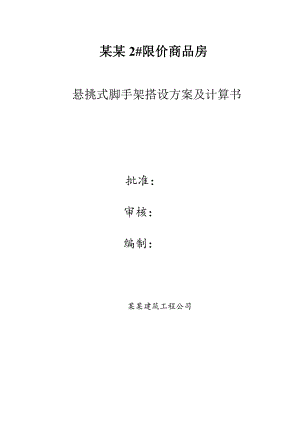

某某2#限价商品房 悬挑式脚手架搭设方案及计算书 批准：审核：编制： 某某建筑工程公司 悬挑架施工专项施工方案一、工程概况本工程为静宁县建兴房地产开发有限公司某某15#限价商品房，位于静宁县东关原机械厂院内。共两个单元一梯四户，建筑层数地下一层，地上十六层，地下一层为丁类库房、管理用房、设备用房，地上116层为普通住宅。地下建筑面积为696.50，地上116层为11367.75平方米。总建筑面积：12064.25平方米。结构形式为剪力墙结构。 二、搭设形式1、地上结构施工部位： 1至6层采用落地式双排架，从7层顶开始采用悬挑式双排脚手架，住宅层高为3m，五层悬挑一次，一次悬挑架高度为19.6m，第一道悬挑在6层顶，第二道悬挑在11层顶；控制最大悬挑高度不得大于20米。 三、材料要求1、脚手架钢管要求脚手架钢管采用外径为48mm，壁厚为3.5mm的焊接钢管，主要用于立杆、大横杆、小横杆、斜撑、剪刀撑等。表面平整光滑，无锈蚀、裂纹、分层、划道，符合现行国家碳素结构钢（GB/T700）中Q235-A级钢的规定，并有产品出厂合格证。焊接钢管表面平整光滑，无锈蚀、裂纹、分层、划道。对于有裂纹、开焊、凹凸状、折痕、严重锈蚀和弯曲的严禁使用，进场钢管必须有出厂产品质量证明书及备案证明。2、扣件要求采用可锻铸铁做的扣件，其材质符合现行国家标准钢管脚手架扣件（GB15831）的规定，扣件必须有生产许可证，产品必须有出厂合格证，无裂纹、气孔、砂眼等缺陷，贴面平整，活动部位灵活，夹紧钢管时，开口处最小距离不小于5mm，在螺栓拧紧扭矩力达65Nm时，不得发生破坏。分直角扣件（两管交叉90度的连接），回转扣件（两管交叉任意角度连接）和对接扣件（两管一字对接）三种，用于钢管之间的连接。3、脚手板、安全网要求脚手板采用木板，凡裂纹、凹陷变形、严重弯曲的不得使用。安全网分安全平网和安全立网（密目网），平网的材质应符合国标安全网（GB5725-1997），密目式安全立网的材质应符合GB16909的规定，以及沈阳市建委有关规定。安全网用绿色阻燃密目安全网（沈阳市宏达安全网厂），必须满足2000目/100cm2，做贯穿试验不穿透，6×1.5m的单张重质量不少于3.0kg，安全网必须有生产许可证和质量合格证以及建筑安全监督部门发放的准用证，严禁无证不合格产品。木脚手板用于操作层平台，平网用于脚手架水平铺设及外架外挑网，密目网用于脚手架外围全封闭。四、悬挑架搭设材料及相关数据选择1、脚手架参数双排脚手架搭设高度为 22 m，立杆采用单立杆；说明：标准层层高2.8米，一次最大悬挑7层，为19.6米，最顶层操作层搭设1.5m高的防护架，累计21.1米，计算按照22米进行验算。搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.80m，大横杆的步距为1.4 m；内排架距离墙宽度为0.30 m；大横杆在上，搭接在小横杆上的大横杆根数为 2 根；采用的钢管类型为 48×3.0；（根据市场实际壁厚不均匀现象，选用壁厚3.0的验算） 横杆与立杆连接方式为单扣件；连墙件布置取两步三跨，竖向间距 2.8 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2、活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:结构脚手架；同时施工层数:2 层；3、风荷载参数本工程地处东北风力大，基本风压0.6kN/m2；（采用高风压）风荷载高度变化系数z，计算连墙件强度时取0.92，计算立杆稳定性时取0.74，风荷载体型系数s 为0.214；4、静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.350；栏杆挡脚板自重标准值(kN/m):0.140；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:4 层；（按照四层立体防护进行验算）脚手板类别:5厚木板；栏杆挡板类别:多层板挡板；5、水平悬挑支撑梁悬挑水平钢梁采用Q235B的16号工字钢3-4米，其中建筑物外悬挑段长度1.2m，建筑物内锚固段长度1.8至 2.8 m。锚固压点压环钢筋直径(mm):18.00的园钢；楼板混凝土标号:C25；6、拉绳与支杆参数选择6×37钢丝绳,钢丝绳公称抗拉强度1700MPa，直径15mm。钢丝绳安全系数为:6.000；钢丝绳与墙距离为(m):2.800；悬挑水平钢梁采用钢丝绳与建筑物拉结，最里面面钢丝绳距离建筑物 1.2 m。五、悬挑式脚手架各组件的验算1、型钢悬挑扣件式钢管脚手架的计算依据建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)建筑结构荷载规范(GB 50009-2001)钢结构设计规范(GB 50017-2003)建筑施工安全检查评分标准(JGJ59-99)建筑施工高处作业安全技术规范(JGJ80-91)本工程的施工图纸。2、现以第二段结构悬挑脚手架作安全性验算2.1大横杆的计算按照扣件式钢管脚手架安全技术规范(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。（1）均布荷载值计算大横杆的自重标准值:P1=0.033kN/m ；脚手板的自重标准值:P2=0.35×0.95/(2+1)=0.111kN/m ；活荷载标准值: Q=2×0.95/(2+1)=0.633kN/m；静荷载的设计值: q1=1.2×0.033+1.2×0.111=0.173kN/m；活荷载的设计值: q2=1.4×0.633=0.887kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩) （2）强度计算跨中和支座最大弯距分别按图1、图2组合。跨中最大弯距计算公式如下:M1max=0.08q1l2 + 0.10q2l2跨中最大弯距为 M1max=0.08×0.173×1.52+0.10×0.887×1.52 =0.231kN·m；支座最大弯距计算公式如下:M2max=-0.10q1l2 - 0.117q2l2支座最大弯距为 M2max= -0.10×0.173×1.52-0.117×0.887×1.52 =-0.272kN·m；选择支座弯矩和跨中弯矩的最大值进行强度验算： =Max(0.231×106,0.272×106)/4490=60.579N/mm2；大横杆的最大弯曲应力为 =60.579N/mm2 小于 大横杆的抗弯强度设计值 f=205N/mm2，满足要求！（3）挠度计算最大挠度考虑为三跨连续梁均布荷载作用下的挠度。计算公式如下： max=(0.677q1l4 + 0.990q2l4)/100EI其中：静荷载标准值: q1= P1+P2=0.033+0.111=0.144kN/m； 活荷载标准值: q2= Q =0.633kN/m； 最大挠度计算值为：=0.677×0.144×15004/(100×2.06×105×107800)+0.990×0.633×15004/(100×2.06×105×107800)=1.652 mm；大横杆的最大挠度 1.652 mm 小于 大横杆的最大容许挠度 1500/150 mm与10 mm，满足要求！2.2小横杆的计算根据JGJ130-2001第5.2.4条规定，小横杆按照简支梁进行强度和挠度计算，大横杆在小横杆的上面。用大横杆支座的最大反力计算值作为小横杆集中荷载，在最不利荷载布置下计算小横杆的最大弯矩和变形。（1）荷载值计算大横杆的自重标准值：p1= 0.033×1.5=0.05kN；脚手板的自重标准值：P2=0.35×0.95×1.5/(2+1)=0.166kN；活荷载标准值：Q=2×0.95×1.5/(2+1) =0.950kN；集中荷载的设计值: P=1.2×(0.05+0.166)+1.4 ×0.95=1.589kN； 小横杆计算简图（2）强度验算最大弯矩考虑为小横杆自重均布荷载与大横杆传递荷载的标准值最不利分配的弯矩和；均布荷载最大弯矩计算公式如下:Mqmax=ql2/8Mqmax=1.2×0.033×0.952/8=0.005kN·m；集中荷载最大弯矩计算公式如下:Mpmax=Pl/3Mpmax=1.589×0.95/3=0.503kN·m ；最大弯矩 M=Mqmax + Mpmax=0.508kN·m；最大应力计算值 =M / W=0.508×106/4490=113.103N/mm2 ；小横杆的最大弯曲应力 =113.103N/mm2 小于 小横杆的抗弯强度设计值 205N/mm2，满足要求！ (3）挠度验算最大挠度考虑为小横杆自重均布荷载与大横杆传递荷载的设计值最不利分配的挠度和；小横杆自重均布荷载引起的最大挠度计算公式如下:qmax=5ql4/384EIqmax=5×0.033×9504/(384×2.06×105×107800)=0.016 mm ；大横杆传递荷载 P=p1 + p2 + Q=0.05+0.166+0.95=1.166kN；集中荷载标准值最不利分配引起的最大挠度计算公式如下:pmax=Pl(3l2 - 4l2/9)/72EIpmax=1166.2×950×(3×9502-4×9502/9 ) /(72×2.06×105×107800)=1.598 mm；最大挠度和 =qmax + pmax=0.016+1.598=1.614 mm；小横杆的最大挠度为 1.614 mm 小于 小横杆的最大容许挠度 950/150=6.333与10 mm,满足要求！ 2.3扣件抗滑力的计算按规范表5.1.7,直角、旋转单扣件承载力取值为8.00kN，该工程实际的旋转单扣件承载力取值为8.00kN。纵向或横向水平杆与立杆连接时，扣件的抗滑承载力按照下式计算(建筑施工扣件式钢管脚手架安全技术规范5.2.5): R Rc 其中 Rc - 扣件抗滑承载力设计值,取8.00kN；R - 纵向或横向水平杆传给立杆的竖向作用力设计值；大横杆的自重标准值: P1=0.033×1.5×2/2=0.05kN；小横杆的自重标准值: P2=0.033×0.95/2=0.016kN；脚手板的自重标准值: P3=0.35×0.95×1.5/2=0.249kN；活荷载标准值: Q=2×0.95×1.5 /2=1.425kN；荷载的设计值: R=1.2×(0.05+0.016+0.249)+1.4×1.425=2.373kN；R < 8.00kN，单扣件抗滑承载力的设计计算满足要求！ 2.4脚手架立杆荷载的计算作用于脚手架的荷载包括静荷载、活荷载和风荷载。静荷载标准值包括以下内容：(1)每米立
